2.8 اینچ ماژول نمایش صفحه لمسی صنعتی 240x320 نقطه SPI Tft صفحه LCD

توضیحات محصول

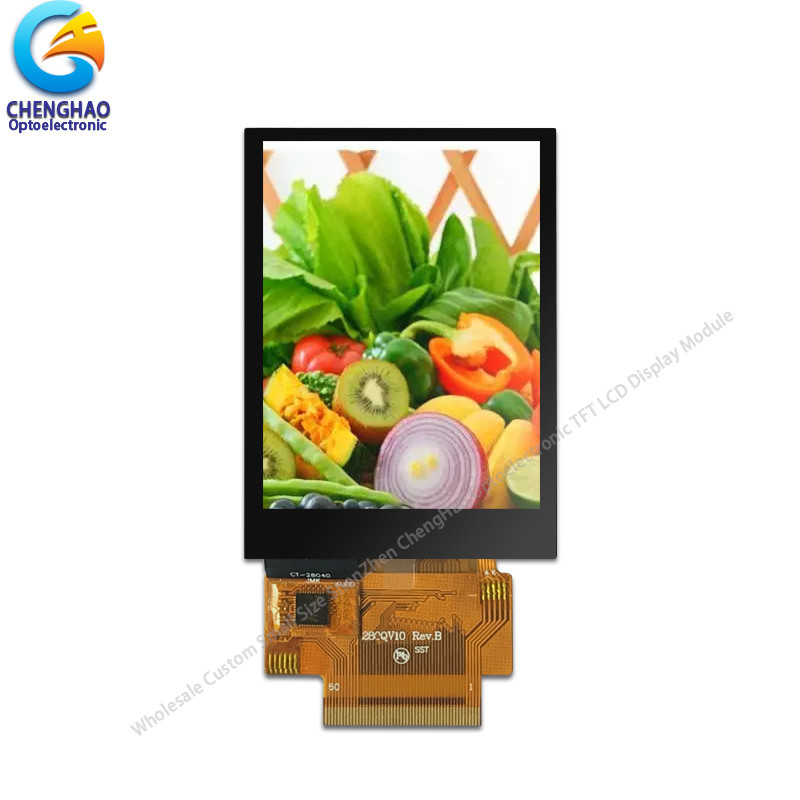

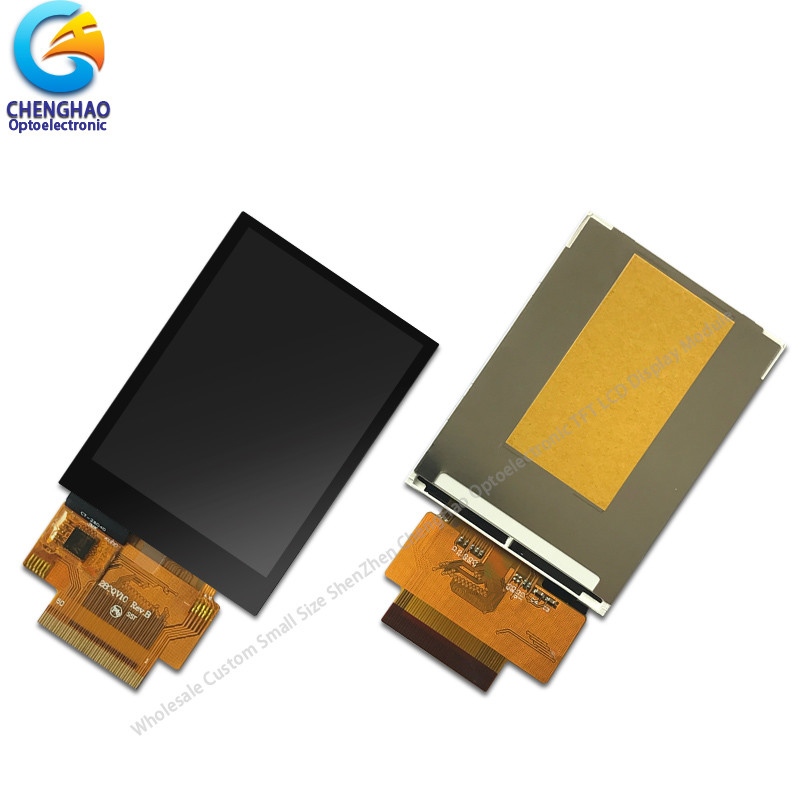

2.8 اینچ ماژول نمایش صفحه لمسی صنعتی 240x320 SPI Tft LCD Panel

1مشخصات ماژول LCD کوچک

2توضیحات صفحه نمایش لمسی LCD

مدل CH280QV10-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) ترانزیستور فیلم نازک (TFT) رنگ فعال است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک پنل لمسی ظرفیت، یک چراغ پشتی و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 2.8 اینچی (نقطی) با وضوح 240*320 نقطه است.

درایور مورد استفاده برای این پروژه ILI9341 یا سازگار است و می تواند رنگ های 262K / 65K را با ورودی سیگنال RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود.

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه از صفحه نمایش LCD کوچک

يادداشت:
(1) نوع صفحه نمایش: 2.8 اینچ TFT+CTP
(2) جهت مشاهده: ساعت 6
(3) IC کنترل: ILI9341
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4. جزئیات سریع صفحه رنگی tft

* نام LCD: 2.8 اینچ ماژول نمایش صفحه نمایش لمسی صنعتی 240x320 SPI Tft LCD Panel
* شماره بخش: CH280QV10-CT
* اندازه: 3.8 اينچ
* با پنل لمسی یا نه: بله
* نوع لمس: ظرفیت
* نوع صفحه نمایش: TFT
* رنگ صفحه نمایش: 262K / 65K
* وضوح (پیکسل): 240*3 ((RGB) * 320
* جهت تماشای: 6:00
* IC کنترل کننده: ILI9341
* حالت نمایش: TN / Transmissive / معمولا سفید
* اندازه کلی: 50.0 ((W) * 69.2 ((H) * 4.0 ((T) mm
* منطقه فعال: 43.2 ((W) * 57.6 ((H) mm
* روشنایی: 280 cd/m2
* کنتراست: 500:1
* نوع رابط:

رابط TFT: SPI، MCU، SPI+RGB

رابط CTP: I2C
* شماره پین: 50 پین
* فاصله پین: 0.35 میلی متر
* CTP ولتاژ ورودی: 2.8 ~ 3.3V
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 4 LED موازی

5استفاده از نمایشگر رنگ tft

6خدمات ما

(1) و اگر لازم باشد که شما در روند توسعه پشتیبانی فنی داشته باشید، ما می توانیم آن را در هر زمان برای شما فراهم کنیم.
(2) کیفیت خوب و اعتبار روح شرکت ما است. قبل از حمل و نقل، ما تضمین می کنیم که محصولات آزمایش پیری و 100٪ ثبت بصری و الکتریکی انجام می شود.
(3) هنگامی که محصول ارتقا می یابد، ما مشتریان مربوطه را از قبل مطلع می کنیم و محصول ارتقا می تواند کاملا با محصولات قدیمی سازگار باشد.
(4) دوره گارانتی محصول 12 ماه است.
