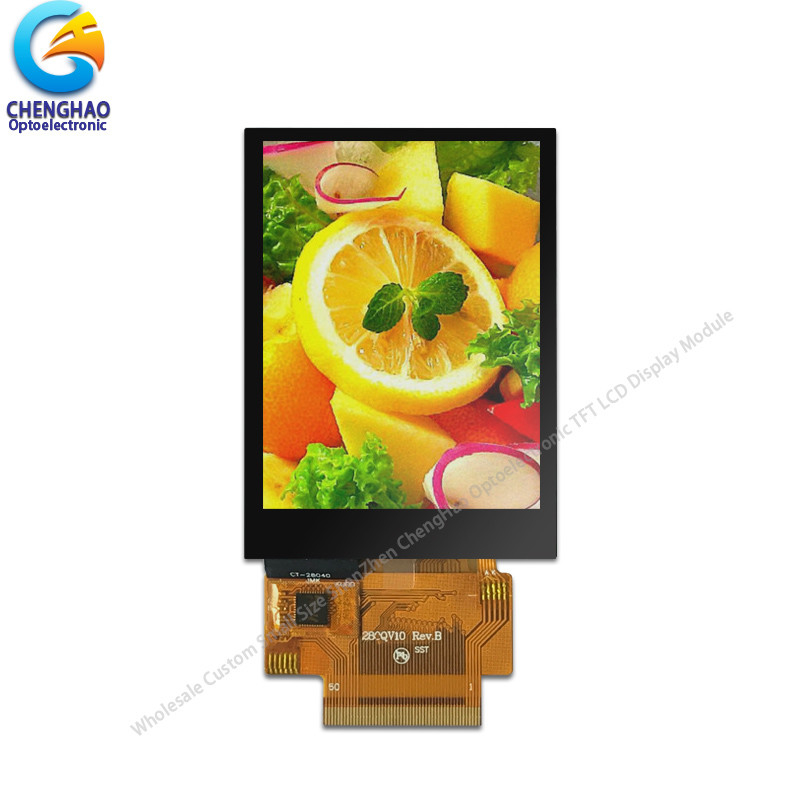

2.8" Multi Touch Capacitive Touch Screen 240x320 Dot SPI RGB TFT LCD ماژول

توضیحات محصول

2.8" ماژول ال سی دی چند لمسی با صفحه لمسی ظرفیت 240*320 SPI RGB Tft

1مشخصات صفحه نمایش LCD رنگی

2توضیحات صفحه نمایش روشن LCD

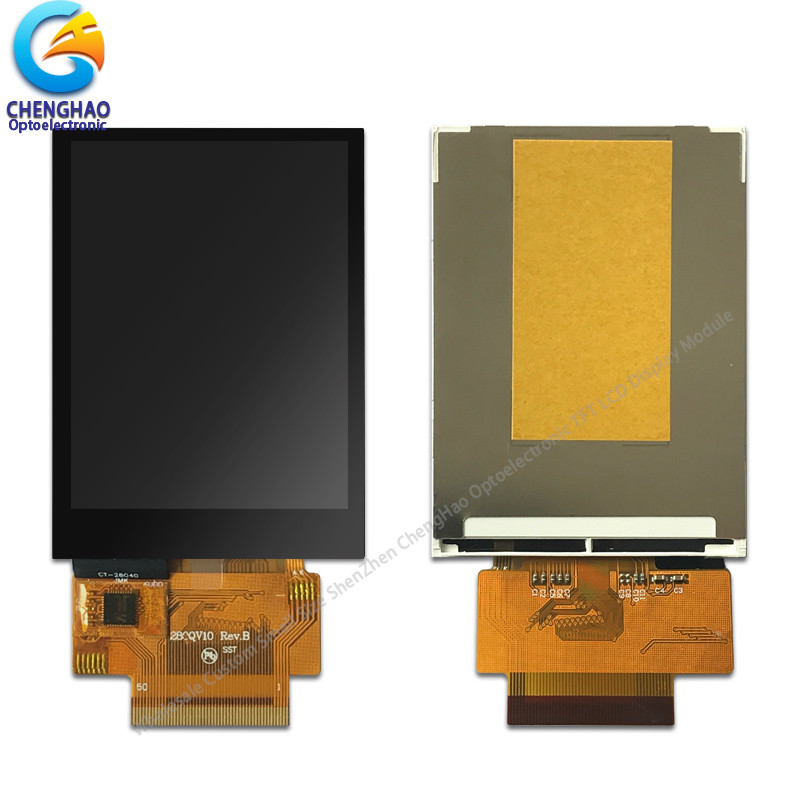

CH280QV10-CT یک 2.8 اینچ (تصویر) 240 * 320 نقطه رنگ TFT (ترانزیستور فیلم نازک) ماژول LCD (نشان دهنده کریستال مایع) است، شامل یک پانل LCD tft، یک IC کنترل، یک روشنایی پشتی،یک پنل لمسی ظرفیت و یک FPC.

ILI9341 به عنوان IC کنترل این ماژول استفاده می شود که بر روی شیشه نصب شده و از طریق FPC با سایر اجزای نمایش متصل می شود.

۴ قطعه LED سفید موازی در مجموعه روشنایی پشتی نصب شده است، که باعث می شود روشنایی 280 cd / m2 در منطقه نمایش باشد.

این نوع پنل لمسی یک پنل لمسی ظرفیت (CTP) است که از FT6236 به عنوان IC درایور برای CTP استفاده می کند و از طریق رابط I2C با سایر اجزای متصل می شود.

FPC می تواند مطابق با نیازهای مشتری، از جمله ساختار شکل FPC، تعریف رابط و غیره، مجددا سفارشی شود.

علاوه بر این، ما تجربه غنی در ارائه راه حل های نمایش صفحه لمسی برای مشتریان داریم، CH280QV10-CT همچنین می تواند پنل های لمسی مقاوم را با توجه به نیازهای مشتری خود جایگزین کند.

اگر CH280QV10-CT نمی تواند نیازهای شما را برآورده کند، ما تعداد زیادی از محصولات مشابه برای انتخاب شما داریم، لطفا برای جزئیات با ما تماس بگیرید.

3نقشه صفحه لمسی 2.8 ظرفیت

يادداشت:
(1) نوع صفحه نمایش: 2.8 "TFT + پنل لمسی ظرفیت
(2) جهت تماشای: 6:00
(3) IC درایو ماژول: ILI9341
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4. جزئیات سریع از 2.8 اینچ LCD

* نام ال سی دی: 2.8 اینچ ماژول نمایش صفحه لمسی صنعتی 240x320 SPI Tft LCD Panel
* شماره بخش: CH280QV10-CT
* اندازه: 3.8 اينچ
* با پنل لمسی یا نه: بله
* نوع لمس: ظرفیت
* نوع صفحه نمایش: TFT
* رنگ صفحه نمایش: 262K / 65K
* وضوح (پیکسل): 240*3 ((RGB) * 320
* جهت تماشای: 6:00
* IC کنترل کننده: ILI9341
* حالت نمایش: TN / Transmissive / معمولا سفید
* اندازه کلی: 50.0 ((W) * 69.2 ((H) * 4.0 ((T) mm
* منطقه فعال: 43.2 ((W) * 57.6 ((H) mm
* روشنایی: 280 cd/m2
* کنتراست: 500:1
* نوع رابط:

رابط TFT: SPI، MCU، SPI+RGB

رابط CTP: I2C
* شماره پین: 50 پین
* فاصله پین: 0.35 میلی متر
* CTP ولتاژ ورودی: 2.8 ~ 3.3V
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 4 LED موازی

* توجه:

(1) لنز + ITO شیشه + FPC + چسب

"آيتو گلاس":0.4 میلی متر
لنز: شیشه 0.7mm
IC:FT6236

(2) ولتاژ کار:2.8V-3.3V
(3) انتقال: ≥87%
(4) سختی پوشش: 6H
(5) دمای کار: -20 °C ~ + 70 °C، ≤ 90%RH
(6) دمای ذخیره سازی: -30°C ~ + 80°C، ≤ 90%RH

5استفاده از ماژول LCD سفارشی

6سوالات عمومی

سوال: زمان تولید انبوه شما چقدر است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.

س: چگونه می توان تحویل پایدار طولانی مدت را تضمین کرد؟
ج: اول، ما محصولاتی را توصیه می کنیم که می توانند برای مدت طولانی به مشتریان تحویل داده شوند، و دوم، ما تعداد زیادی از سهام را برای مدت طولانی پیش بینی می کنیم.

س: روش پرداخت شما برای تولید انبوه چیست؟
A: به طور کلی، پس از دریافت 50٪-100٪ سپرده از مشتریان، آنها شروع به آماده سازی مواد می کنند. تحویل حدود 5 روز کاری پس از دریافت پرداخت نهایی است.

س: آیا شما قبل از تحویل کالاها را بررسی خواهید کرد؟
A: بله، ما بعد از 100٪ بازرسی کالا را ارسال می کنیم.

س: مدت گارانتی شما چقدر است؟
A: ما کیفیت را برای یک سال تضمین می کنیم.
