7.0" TFT RTP صفحه نمایش لمسی صفحه نمایش 40 پین 24 بیت رابط RGB

توضیحات محصول

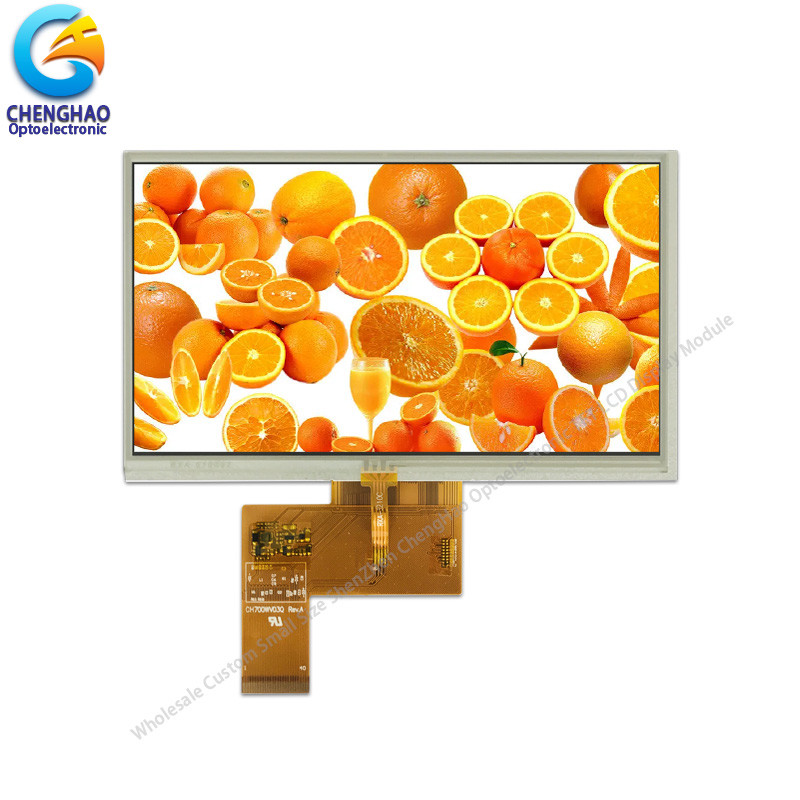

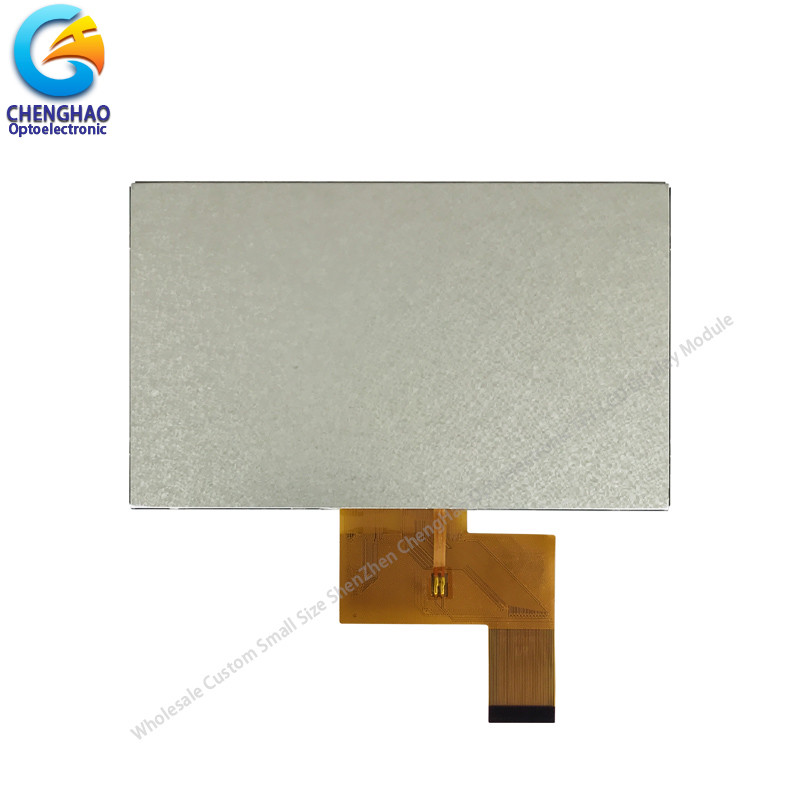

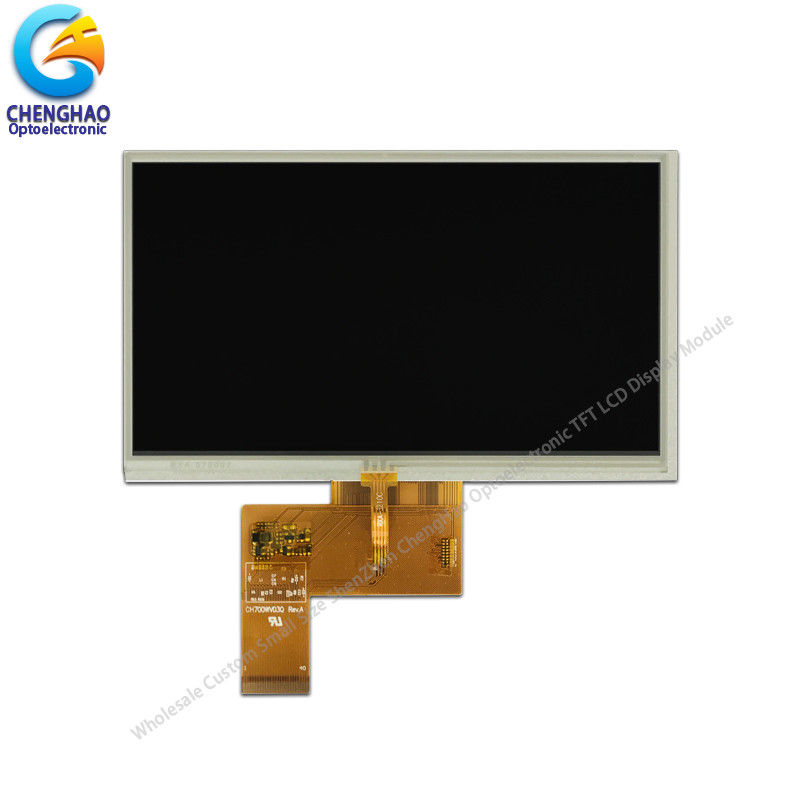

صفحه نمایش 800*480 صفحه نمایش لمس مقاومتی 40 پین 24 بیت رابط RGB

1مشخصات ماژول صفحه لمسی

2توضیحات صفحه نمایش ال سی دی

مدل CH700WV03A-T ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک روشنایی بالا پس زمینه، یک پنل لمسی مقاوم و FPC.
این صفحه LCD TFT دارای یک صفحه نمایش فعال 7.0 اینچی با وضوح 800 × 3 ((RGB) × 480 نقطه است.
درایور مورد استفاده برای این پروژه می تواند رنگ های 16M را با ورودی سیگنال 24 بیتی RGB نمایش دهد و بر روی شیشه نصب شده است ، اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش.حمایترابط RGB موازی 24 بیتیرابط
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار نور پس زمینه و RTP، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه های صفحه نمایش LCD 800x480

يادداشت:
(1) نوع صفحه نمایش: 7.0 اینچ LCD
(2) جهت مشاهده: 12:00
(4) حالت قطب افشان: Tn / انتقال / به طور معمول در حالی که
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. Qucik جزئیات صفحه نمایش LCD Touch

* نام ال سی دی: 800*480 صفحه نمایش لمسی مقاوم 40 پین 24 بیت رابط RGB
* شماره بخش: CH700WV03A-T
* اندازه: 7.0 اینچ
* پشتيباني از پنل لمسي نوع: RTP
* نوع نمايش:7.0TFT+RTP
* رنگ های نمایش: 16M
* رزولوشن (پیکسل): 800*480
* جهت مشاهده:12:00

*جهت معکوس شدن مقیاس خاکستری: ساعت 6

*تنظیم پیکسل رنگ: نوار عمودی RGB

* حالت نمایش:TN / Transmissive / معمولا سفید
* اندازه کل:164.9 ((W)×100.0 ((H)×4.9 ((T) mm

* منطقه فعال:154.08 ((W)×85.92 ((H) mm

* ارتفاع نقطه: 0.1926 (W)×0.1790 (H) mm

* روشنایی: 250 cd/m2
* کنتراست: 500:1
* نوع رابط:رابط RGB موازی 24 بیتی
* پين شماره: 40
* فاصله پین: 0.35 میلی متر
* نور پس زمینه:۲۱ دی ال سفید

*دمای کار: -20 ~ +70

* دمای نگهداری: -30 ~ +80°C

5خدمات ما

سیاست حمل و نقل دریایی:
1- به طور منظم، ما از طریق Fedex/DHL/UPS ارسال می کنیم، راه صریح (2-7 روز کاری ورود) ، مناسب برای سفارش کوچک.
2- راه حمل و نقل دریایی، (25-40 روز ورود) ، هزینه پایین، بندر به بندر، معمولا برای سفارش مقدار زیادی.

سفارشی/OEM:
خدمات سفارشی خوبه

سیاست نمونه گیری:
1- معمولا ما نمونه تصادفی را رایگان ارائه می دهیم اما با پرداخت هزینه حمل و نقل نمونه شما.
2- ما ارائه 1-2 پی سی هر نمونه به صورت تصادفی، اگر برای بیشتر پی سی، ما سعی می کنیم برای ارسال به شما، اگر نه و شما باید

درخواست بیشتر پی سی ها، ما هزینه نمونه های مشابه را برای ساخت نمونه های بیشتر به شما پرداخت خواهیم کرد.

روند سفارش آسان:
لطفا قبل از سفارش به ما نام محصول، تصاویر، رنگ ها و مقدار آن را تایید کنید.
