صفحه نمایش لمسی 5.0 اینچی IPS Transmissive LCD TFT RTP با IC راننده NT35510

توضیحات محصول

5صفحه نمایش لمسی LCD 0.0 اینچی 480 * 854 رزولوشن با IC راننده LCD

1مشخصات مانیتور لمسی LCD

2توضیحات صفحه نمایش صفحه لمسی

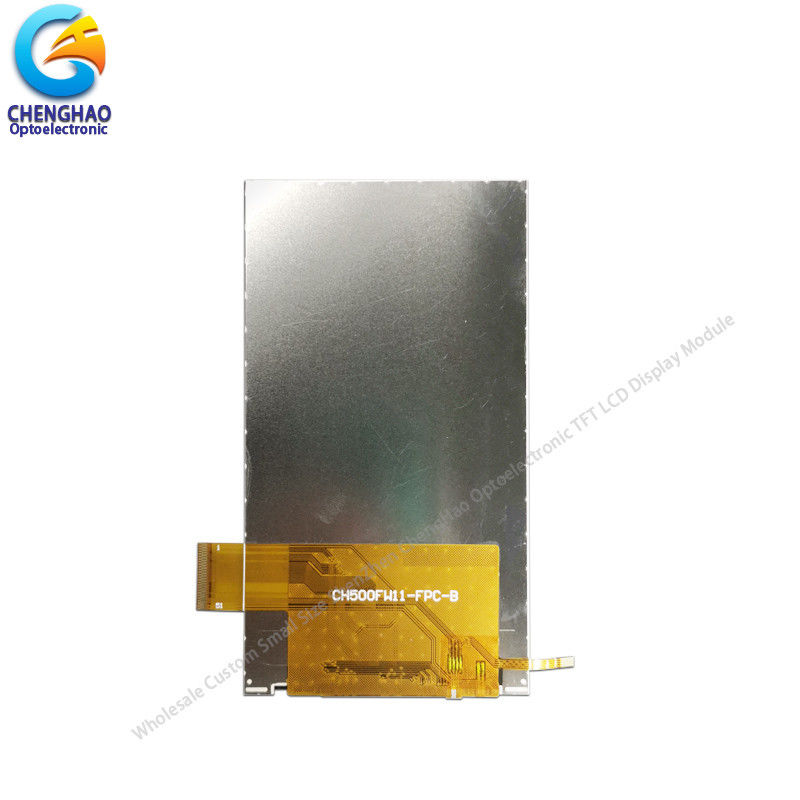

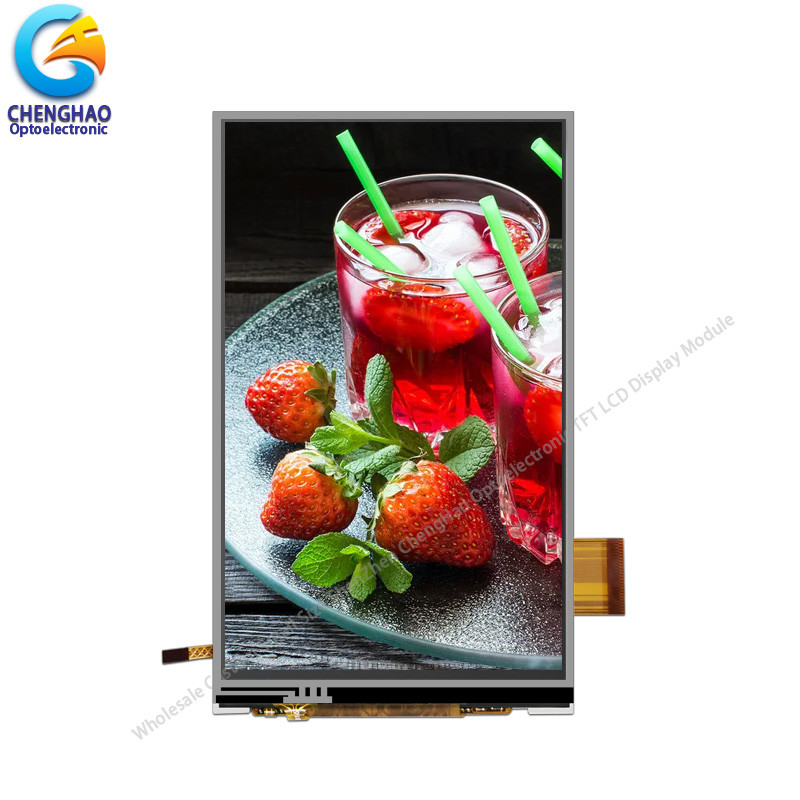

مدل CH500FW11 -T ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس فعال رقیق فیلم (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک چراغ پشتی، یک پنل لمسی مقاوم و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 5 اینچی (نقطی) با وضوح 480 * 3 ((RGB) * 854 نقطه است.

درایور مورد استفاده برای این پروژه NT35510 است و می تواند رنگ های 16M را با ورودی سیگنال 24 بیتی RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. از رابط سيستم 8 / 16 بت 8080 پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار نور پس زمینه و RTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه های صفحه نمایش لمسی کوچک

يادداشت:
(1) نوع صفحه نمایش: 5"TFT+RTP
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: NT35510
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS



4جزئیات سریع صفحه لمسی ظرفیت LCD


* نام LCD: 5.0 اینچ LCD صفحه نمایش لمسی 480 * 854 رزولوشن با NT35510 LCD راننده IC
* شماره بخش: CH500FW11-T
* اندازه: 5 اينچ

* با یا بدون پنل لمسی: بله
* نوع پنل لمسی: RTP
* نوع صفحه نمایش: 5.0 اینچ TFT

*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 16.7M (اختیاری)
* رزولوشن (پیکسل): 480*854
* جهت مشاهده: تمام جهت مشاهده
* IC کنترل کننده: NT35510
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کلی: 66.76*120.05*3.2 میلی متر
* منطقه فعال: 61.631*109.653 میلی متر
* روشنایی: 400 cd/m2
* کنتراست: 800:1
* نوع رابط: رابط سیستم 8/16-bit 8080

* شماره پین: 51
* نوع روشنایی: 12LED سفید در موازی

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C


5استفاده از صفحه لمسی IPS LCD









سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
