توضیحات محصول

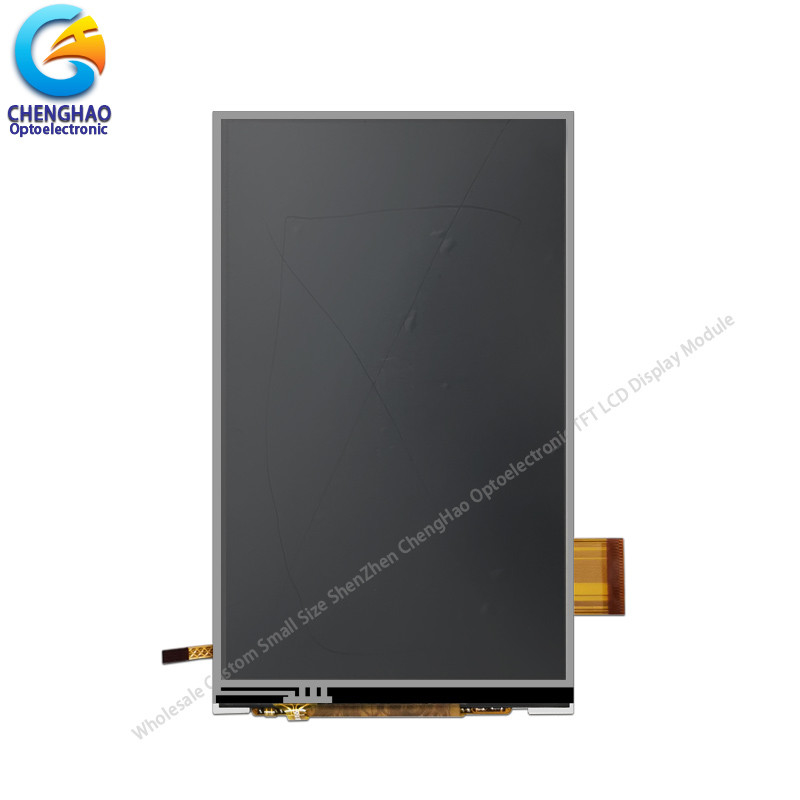

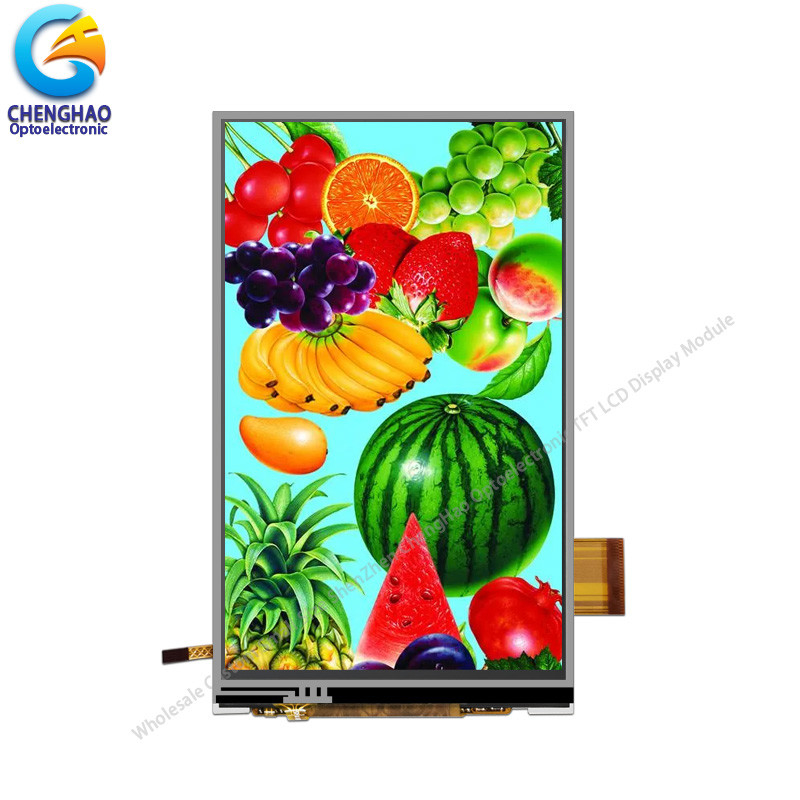

ماژول صفحه نمایش لمسی 5 اینچی با رابط سیستم 8 / 16 بیت 8080
1مشخصات صفحه نمایش ال سی دی 5 اینچی
| ماده |
ارزش |
| اندازه صفحه نمایش |
5.0 اینچ |
| محل اصلی |
چین |
| شماره مدل |
CH500FW11-T |
| نام تجاری |
چنگ هاو |
| ابعاد طرح |
66.76*120.05*3.2 میلی متر |
| منطقه نمایش |
61.631*109.653 میلی متر |
| تعداد پیکسل ها |
480 ((H) × 854 ((V) |
| ترتیب پیکسل |
نوار عمودی RGB |
| دمای کار |
-20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی |
-30 تا 80 درجه |
| رنگ |
16.7M |
2توضیحات Ips Capacitive Touchscreen
مدل CH500FW11 -T ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس فعال رقیق فیلم (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک چراغ پشتی، یک پنل لمسی مقاوم و FPC.
این صفحه LCD TFT دارای یک صفحه نمایش فعال 5 اینچی (نقطی) با وضوح 480 * 3 ((RGB) * 854 نقطه است.
درایور مورد استفاده برای این پروژه NT35510 است و می تواند رنگ های 16M را با ورودی سیگنال 24 بیتی RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. 12 عدد چراغ LED سفید در مجموعه روشنایی پشت پرده وجود دارد ، که منبع نوری است که باعث می شود روشنایی صفحه نمایش به 400 cd / m2 برسد.ماژول با یک پنل لمسی مقاوم نصب شده است که از چند لمسی پشتیبانی می کند و از رابط سیستم 8/16 بیتی 8080 پشتیبانی می کند:
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار نور پس زمینه و RTP، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
3. نقشه های صفحه نمایش لمسی Ips
يادداشت:
(1) نوع صفحه نمایش: 5"TFT+RTP
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: NT35510
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4. جزئیات سریع پنل LCD Ips
* نام LCD: ماژول صفحه نمایش لمسی مقاومت 5 اینچی با رابط سیستم 8 / 16 بیت 8080
* شماره بخش: CH500FW11-T
* اندازه: 5.0 اینچ
* با یا بدون پنل لمسی: بله
* نوع پنل لمسی: پنل لمسی مقاوم
* نوع صفحه نمایش: 5" Tft
*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 16.7M
* رزولوشن (پیکسل): 480*854 نقطه
* جهت مشاهده: تمام جهت مشاهده
* IC کنترل کننده: NT35510
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کلی: 66.76 ((W) * 120.05 ((H) * 3.2 ((T) mm
* مساحت فعال: 61.631 ((W) * 109.653 ((H) mm
* روشنایی: 400 نیت
* کنتراست: 800:1
* نوع رابط: رابط سیستم
* شماره پین: 51
* نوع روشنایی: 12لامپ LED سفید
*وزن: TBD g
* دمای کار: -20 ~ +70 °C
* دمای ذخیره سازی: -30 ~ + 80 °C
5. استفاده از Ips Tft Display
6سوالات عمومی
Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.
سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.
سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.
Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.
Q5: چه مدت زمان سرب شما برای تولید انبوه است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.
