3ماژول نمایش LCD 95 اینچی 40 پین رابط SPI صفحه نمایش LCD TFT IPS

توضیحات محصول

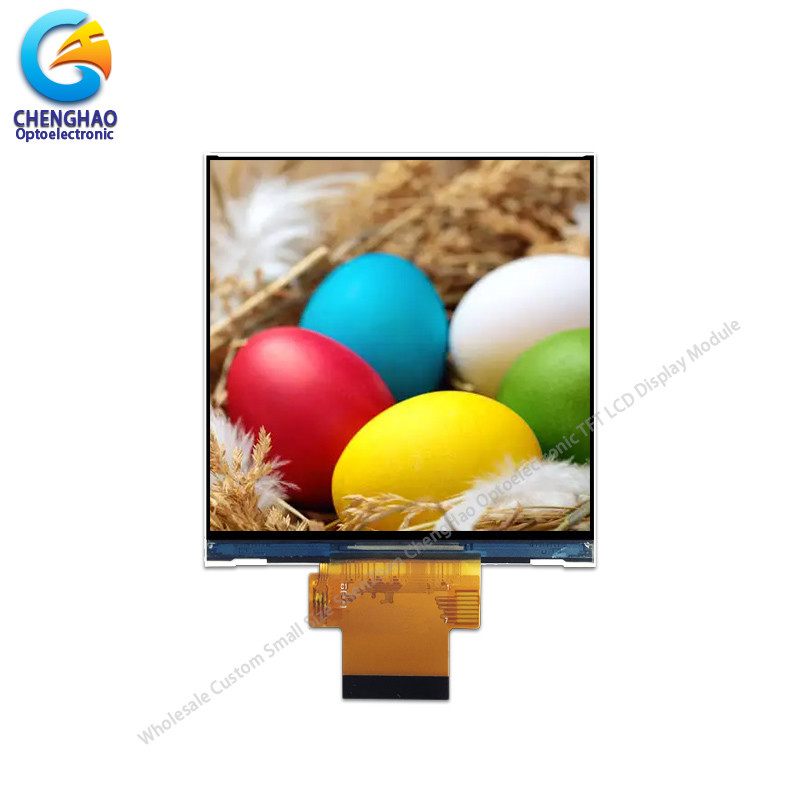

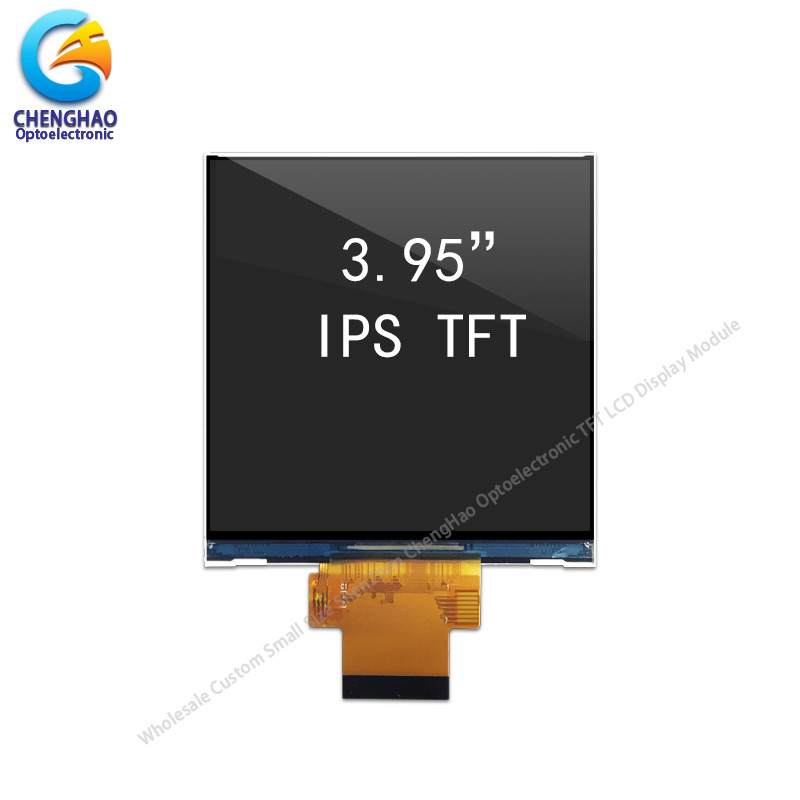

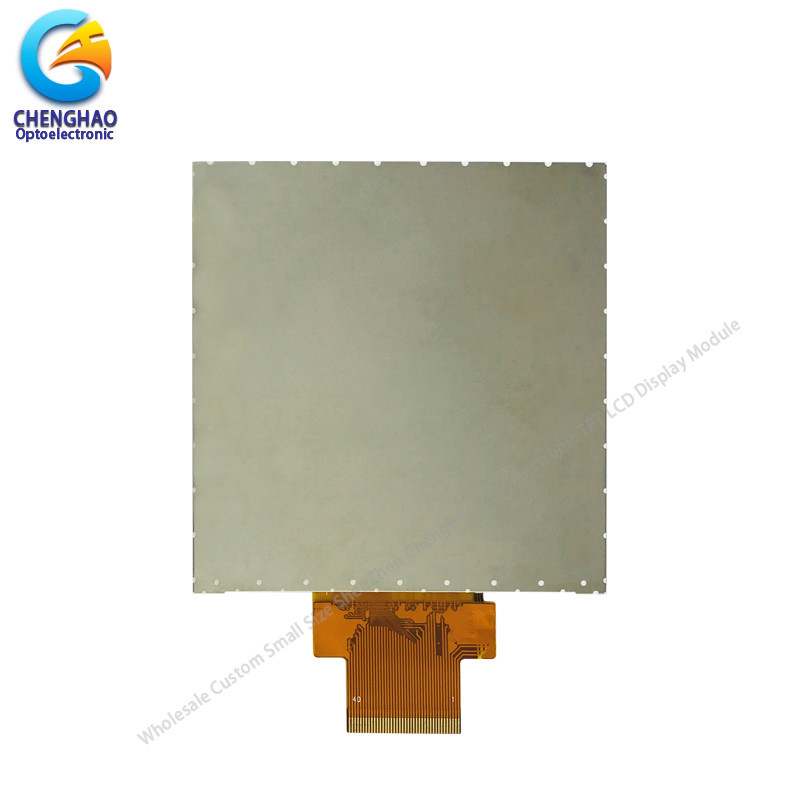

3.95" ماژول نمایش LCD سریال 40 پین رابط SPI صفحه نمایش LCD TFT IPS

1مشخصات صفحه نمایش LCD کوچک

2توضیحات مانیتور کوچک Tft

مدل CH400WV19A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) با ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال با اندازه گیری قطری 3.95 اینچی با 480 * 480 پیکسل است. درایور مورد استفاده برای این پروژه ST7701 است و می تواند 65k / 262k / 16 نمایش دهد.رنگ های 7M با ورودی سیگنال RGB. راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است. ماژول IPS / انتقال / به طور معمول حالت نمایش سیاه را اتخاذ می کند،که به آن امکان می دهد زاویه دید کامل داشته باشد. LED های سفید با 8 پی سی در مجموعه روشنایی استفاده می شود به عنوان یک روشنایی، این روشنایی را به 350 cd / m2 می رساند.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه های صفحه نمایش LCD

يادداشت:
(1) نوع صفحه نمایش: 3.95 "TFT
(2) جهت مشاهده: 80/80/80/80
(3) IC درایو LCD: ST7701
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. جزئیات سریع از صفحه نمایش TFT

* نام LCD:3.95" ماژول نمایش LCD سریال 40 پین رابط SPI صفحه نمایش LCD TFT IPS
* شماره بخش: CH400WV19A
* اندازه: 3.95 اينچ

* با یا بدون پنل لمسی: نه
* نوع پنل لمسی پشتیبانی: پنل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 3.95 "TFT

*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ های نمایش: 65K / 262K / 16.7M
* وضوح (پیکسل): 480 ((RGB) * 480
* جهت مشاهده: 80/80/80/80
* IC کنترل کننده: ST7701S
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کل:74.83 ((W) * 78.98 ((H) * 1.98 ((T) mm
* منطقه فعال:71.856 ((W) *70.176 ((H) mm
* روشنایی: 350 cd/m2
* کنتراست: 800:1
* نوع رابط:SPI+RGB

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

5استفاده از مانیتور رنگ Tft

6خدمات ما

سیاست حمل و نقل دریایی:
1- به طور منظم، ما از طریق Fedex/DHL/UPS ارسال می کنیم، راه صریح (2-7 روز کاری ورود) ، مناسب برای سفارش کوچک.
2- راه حمل و نقل دریایی، (25-40 روز ورود) ، هزینه پایین، بندر به بندر، معمولا برای سفارش مقدار زیادی.

سفارشی/OEM:
خدمات سفارشی خوبه

سیاست نمونه گیری:
1- معمولا ما نمونه تصادفی را رایگان ارائه می دهیم اما با پرداخت هزینه حمل و نقل نمونه شما.
2- ما ارائه 1-2 پی سی هر نمونه به صورت تصادفی، اگر برای بیشتر پی سی، ما سعی می کنیم برای ارسال به شما، اگر نه و شما باید

درخواست بیشتر پی سی ها، ما هزینه نمونه های مشابه را برای ساخت نمونه های بیشتر به شما پرداخت خواهیم کرد.

روند سفارش آسان:
لطفا قبل از سفارش به ما نام محصول، تصاویر، رنگ ها و مقدار آن را تایید کنید.
