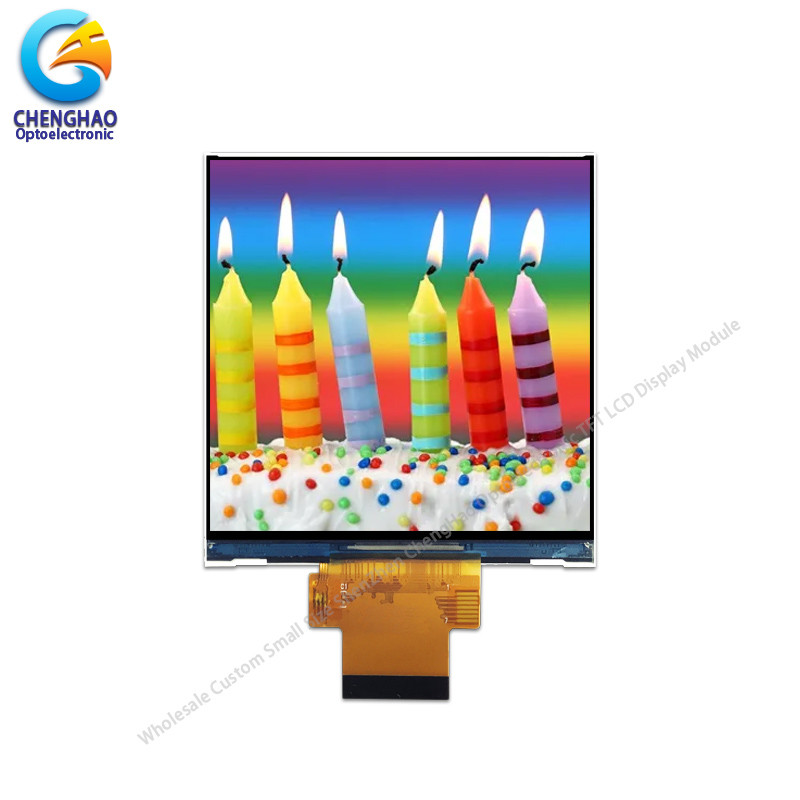

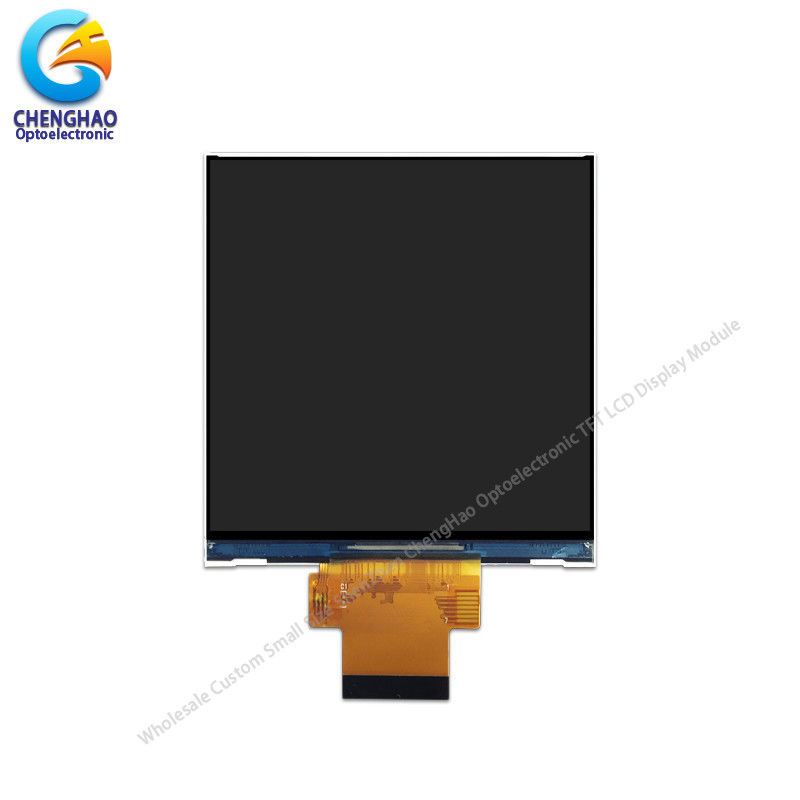

صفحه نمایش LCD مربع 480X480 3.95 اینچ ماژول صفحه نمایش LCD منفی با ST7701

توضیحات محصول

صفحه نمایش 480*480 مربع 3.95 اینچ صفحه نمایش LCD منفی با ST7701

1مشخصات مانیتور LCD

2توضیحات صفحه نمایش LCD

مدل CH400WV19A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) با ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این ماژول صفحه نمایش Tft دارای 3.95 اینچ (اسکرین مربع) منطقه نمایش فعال به صورت قطری اندازه گیری شده با وضوح 480 * 480 است. در عین حال، کل ماژول دو رابط ارتباطی SPI + RGB را اتخاذ می کند.,ST7701 به عنوان IC درایور این ماژول استفاده می شود ، صفحه نمایش TFT می تواند با وارد کردن سیگنال های RGB به IC درایور رنگ های 16.7M / 262K / 65K را نمایش دهد.واحد روشنایی پشت پرده شامل 8 PC در حالی که LED، که می تواند نور پس زمینه ماژول صفحه نمایش Tft به 350 cd / m2 برسد.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های ماژول نمایش Tft

يادداشت:
(1) نوع صفحه نمایش: 3.95 "TFT
(2) جهت مشاهده: همه
(3) IC درایو LCD: ST7701s
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. جزئیات سریع ماژول نمایش Tft

* اسم ال سی دی: 480*480 صفحه نمایش مربع 3.95 اینچ صفحه نمایش ال سی دی منفی با ST7701
* شماره بخش: CH400WV19A
* اندازه: 3.95 "

* با یا بدون پنل لمسی: نه
* نوع پنل لمسی پشتیبانی: پنل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 3.95 اینچ TFT

*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 65K / 262K / 16.7M (اختیاری)
* رزولوشن (پیکسل): 480*480
* جهت مشاهده: همه
* IC کنترل کننده: ST7701
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کلی: 74.83*78.98*1.98 میلی متر
* منطقه فعال: 71.856*70.176 میلی متر
* روشنایی: 350 cd/m2
* کنتراست: 800:1
* نوع رابط: SPI+RGB
* پين شماره: 40
* فاصله پین: 0.35 میلی متر
* نوع اتصال: کانکتور
* نوع روشنایی پس زمینه: 8LED سفید در موازی
* طول عمر LED: 20000 ساعت

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

5استفاده از صفحه نمایش TFT SPI

6خدمات ما

1. و اگر لازم باشد که شما برای داشتن پشتیبانی فنی در روند توسعه، ما می توانیم آن را برای شما در هر زمان فراهم می کند.
2. کیفیت خوب و اعتبار روح شرکت ما است. قبل از حمل و نقل، ما تضمین می کنیم که محصولات آزمایش پیری و 100٪ از چوبی بصری و الکتریکی انجام می شود.
3وقتی محصول ارتقا می یابد، ما مشتریان مربوطه را از قبل مطلع می کنیم و محصول ارتقا می تواند کاملا با محصولات قدیمی سازگار باشد.
4مدت گارانتی محصول 12 ماه است.
