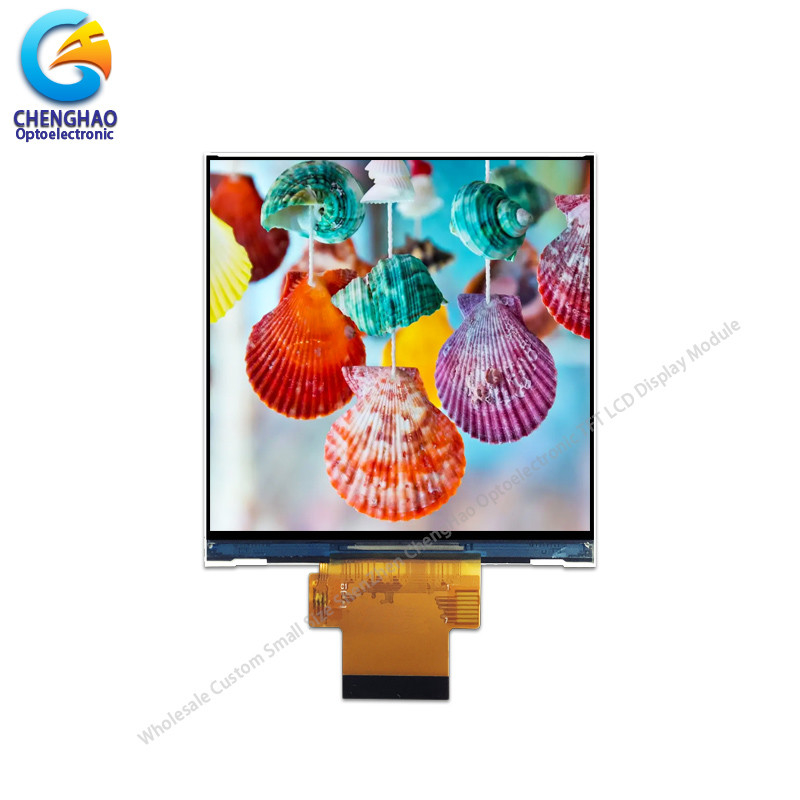

3.95' TFT ماژول نمایش LCD کوچک 480 * 480 رزولوشن رنگ LCD

توضیحات محصول

3.95 ماژول نمایش LCD کوچک 480 * 480 رزولوشن رنگ LCD

1مشخصات ماژول نمایش Tft

2توضیحات صفحه نمایش شفاف Tft

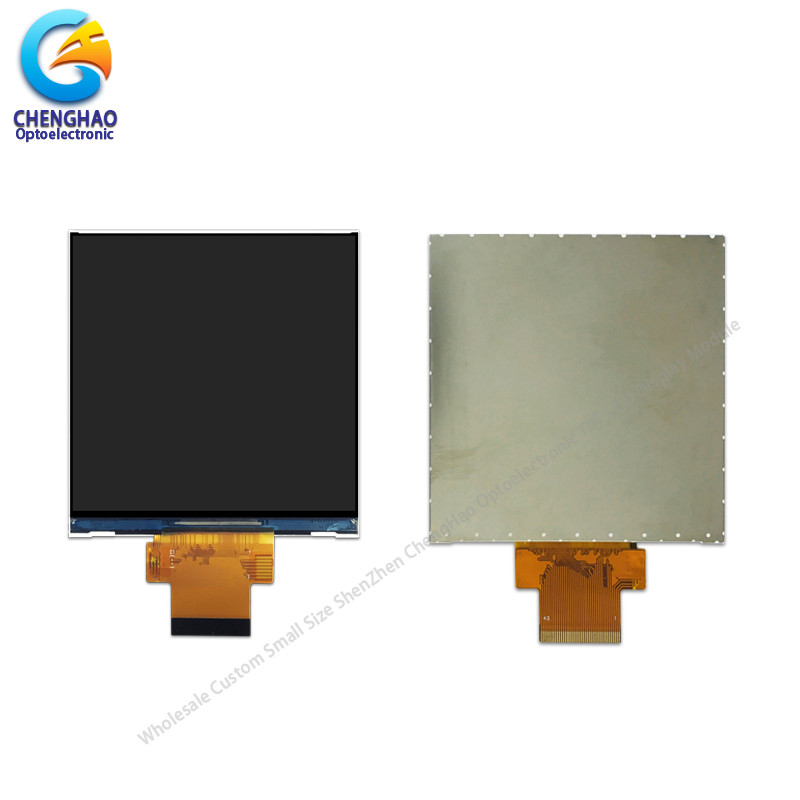

مدل CH400WV19A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) با ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال با اندازه گیری قطری 3.95 اینچی با 480 * 480 پیکسل است. درایور مورد استفاده برای این پروژه ST7701 است و می تواند 65k / 262k / 16 نمایش دهد.رنگ های 7M (اختیاری) با 24 بیت Rورودی سیگنال.GB. درایور بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است. از رابط SPI + RGB پشتیبانی می کند.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های ماژول نمایش LCD

يادداشت:
(1) نوع صفحه نمایش: 3.95 "TFT
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ST7701
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. جزئیات سریع از ماژول صفحه نمایش LCD

* نام LCD: 3.95 ماژول نمایش LCD کوچک 480 * 480 رزولوشن رنگ LCD
* شماره بخش: CH400WV19A
* اندازه: 3.95 اينچ

* با یا بدون پنل لمسی: نه
* از نوع پنل لمسی پشتیبانی کنید: CTP یا RTP
* نوع صفحه نمایش: 3.95 اینچ TFT

*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 65K / 262K / 16.7M (اختیاری)
* رزولوشن (پیکسل): 480*480
* جهت مشاهده: تمام جهت مشاهده
* IC کنترل کننده: ST7701
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کلی: 74.83*78.98*1.98 میلی متر
* منطقه فعال: 71.856*70.176 میلی متر
* روشنایی: 350 cd/m2
* کنتراست: 800:1
* نوع رابط:

رابط SPI

رابط RGB
* پين شماره: 40
* فاصله پین: 0.35±0.05 میلی متر
* نوع اتصال: کانکتور
* نوع روشنایی پس زمینه: 8LED سفید در موازی
* طول عمر LED: 20000 ساعت

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

5استفاده از صفحه نمایش LCD IPS








6خدمات ما

(1) خط تولید کاملا / نیمه خودکار بهترین کیفیت را تضمین می کند.
(2) طراحی سفارشی، می تواند به طور خاص نیازهای شما را برآورده کند.
(3) تحویل سریع، حدود 20 روز برای زمان تحویل
(4) نمونه ها در صورت درخواست در دسترس هستند؛ سفارشات MOQ کوچک می توانند مورد مذاکره قرار گیرند.
(5) ارائه بهترین خدمات قبل از فروش و پس از فروش به شما.
سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
