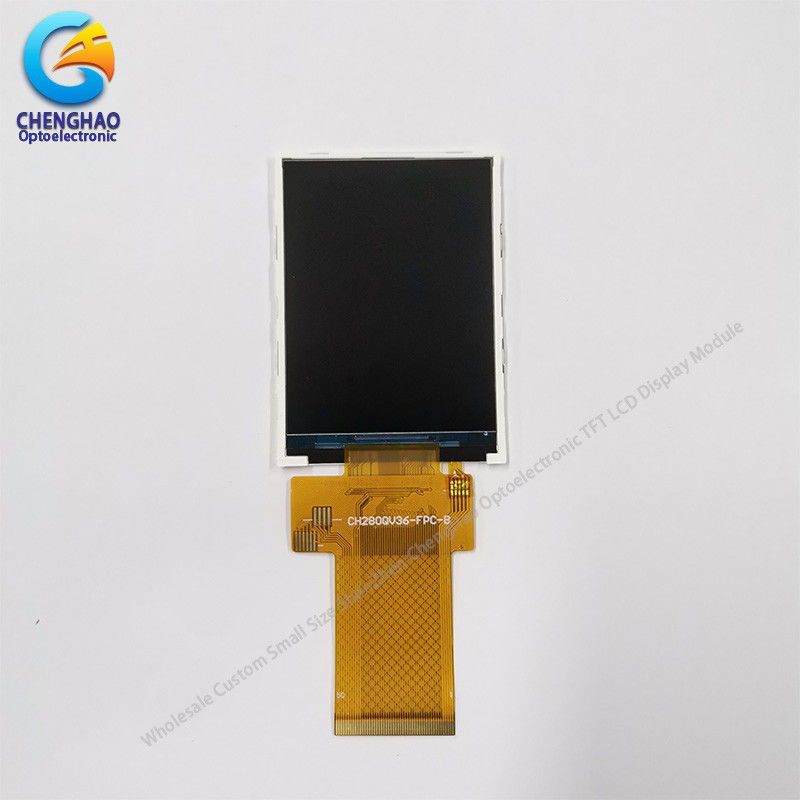

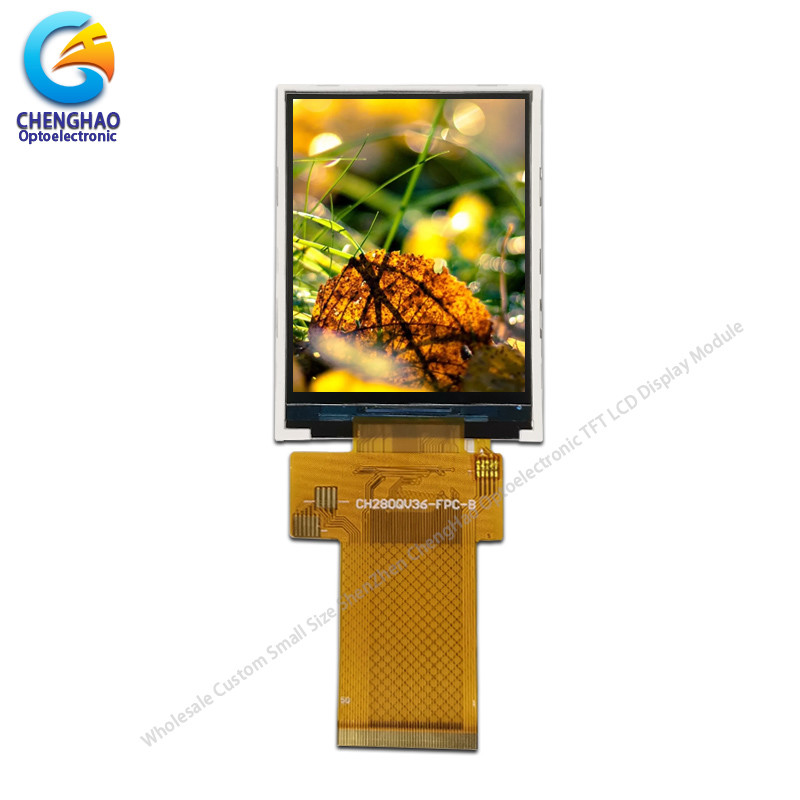

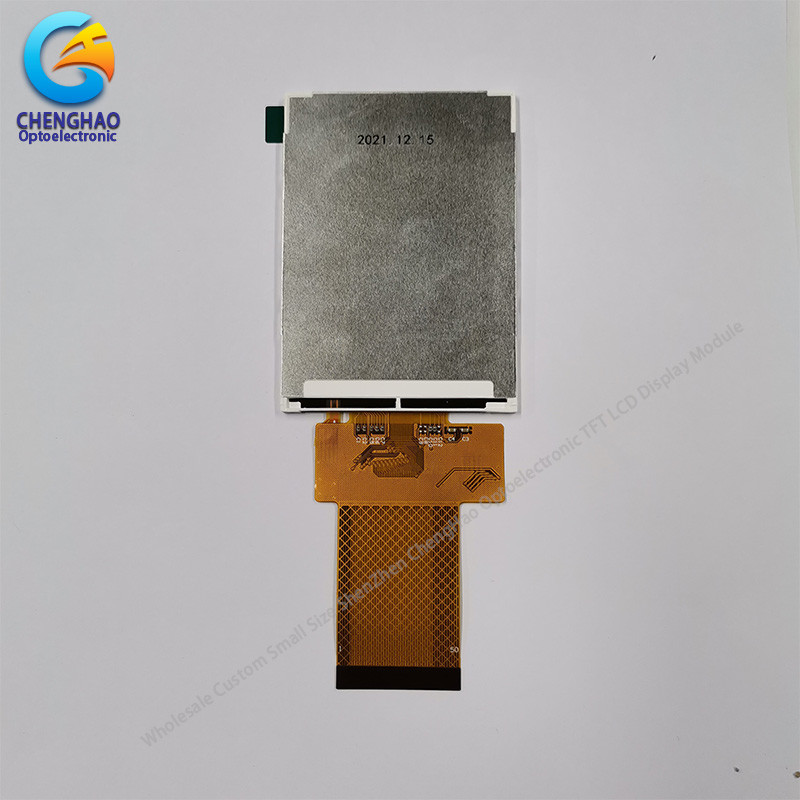

2.8" صفحه نمایش IPS 50 پین 4 خط 8 بیت SPI ماژول LCD با ILI9341 راننده IC

توضیحات محصول

2.8 " Ips نمایش صفحه نمایش عرض عرض 50 پین 4 خط 8 بیت SPI Lcd ماژول با ILI9341 راننده IC

1مشخصات صفحه نمایش LCD صنعتی

2توضیحات مانیتور LCD صنعتی
* (TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند. این مدل از یک پانل LCD TFT، یک IC رانندگی، یک چراغ پشتی و FPC تشکیل شده است.
* این ماژول صفحه نمایش LCD دارای یک 2.8 اینچ (پرتریت صفحه نمایش) منطقه نمایش فعال به طور قطری اندازه گیری شده با وضوح 240*320 نقطه است. ماژول روشنایی پشتی از 4 LED سفید در موازی به عنوان منبع نور استفاده می کند.که باعث می شود روشنایی نور پس زمینه به 300 نیت برسددرایور مورد استفاده برای این پروژه ILI9341 است و می تواند رنگ های 262K / 65K را با ورودی سیگنال RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. رابط های زیر پشتیبانی می شوند:
(1) SPI
(2) رابط سیستم سری 8080
(3) رابط SPI + RGB
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه های پانل LCD صنعتی

يادداشت:
(1) نوع صفحه نمایش: 2.8 "TFT
(2) جهت مشاهده: تمام جهت مشاهده
(3) IC درایو LCD: ILI9341V
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS




4جزئیات سریع مانیتور LCD صنعتی


* نام ال سی دی: 2.8 " Ips نمایش صفحه نمایش عرض عرض 50 پین 4 خط 8 بیت SPI Lcd ماژول با ILI9341 راننده IC
* شماره بخش: CH280QV36A
* اندازه: 2.8 اينچ
* با یا بدون پنل لمسی: نه
* پشتیبانی از نوع لمس: CTP یا RTP
* نوع صفحه نمایش: 2.8 " Tft
* آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 65K / 262K (اختیاری)
* وضوح: 240*320 نقطه
* جهت مشاهده: تمام جهت مشاهده
* IC کنترل کننده: ILI9341
* حالت نمایش: IPS / انتقال / معمولا سیاه
* اندازه کلی: 50.0 × 69.2 × 2.35 میلی متر
* ناحیه فعال: 43.2×57.6 میلی متر
* روشنایی: 300 نایت
* کنتراست: 800:1
* نوع رابط:
رابط SPI
رابط سیستم سری 8080
رابط RGB
* شماره پین: 50 پین
* فاصله پین: 0.18 × 0.18 میلی متر
* نوع اتصال: کانکتور
* نوع روشنایی پس زمینه: 4 LED سفید در موازی
* طول عمر LED: 20000 ساعت
* وزن: TBD g
* دمای کار: -20 ~ +70 °C
* دمای ذخیره سازی: -30 ~ + 80 °C

5کاربرد LCD صنعتی

* محصولات به طور گسترده ای در ارتباطات عمومی، لوازم خانگی، کنترل صنعتی، پزشکی استفاده می شود
تجهیزات، دستگاه های POS، ابزار، ناوبری GPS، قاب های عکاسی دیجیتال، نت بوک ها، مالی
الکترونیک، الکترونیک ارتباطی، الکترونیک مصرفی، تجهیزات اطلاعاتی، فرهنگ، آموزش
ورزش و سرگرمی و سایر زمینه ها
* ODM / OEM قابل قبول حالت نمایش LCD مختلف با رنگ های روشنایی و محدوده دمای مختلف در دسترس است






6بند های عمومی

سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
