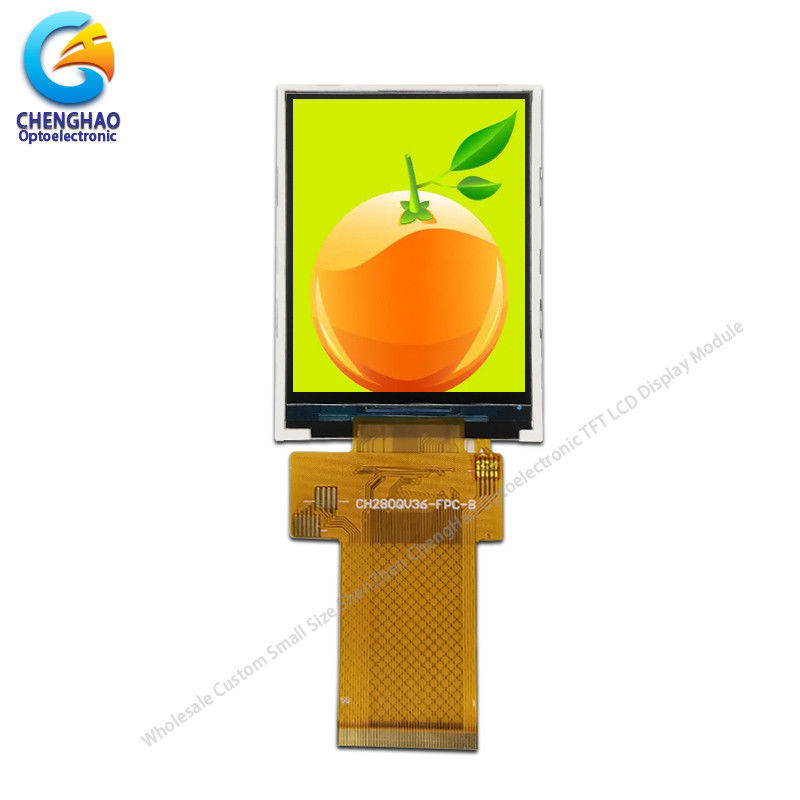

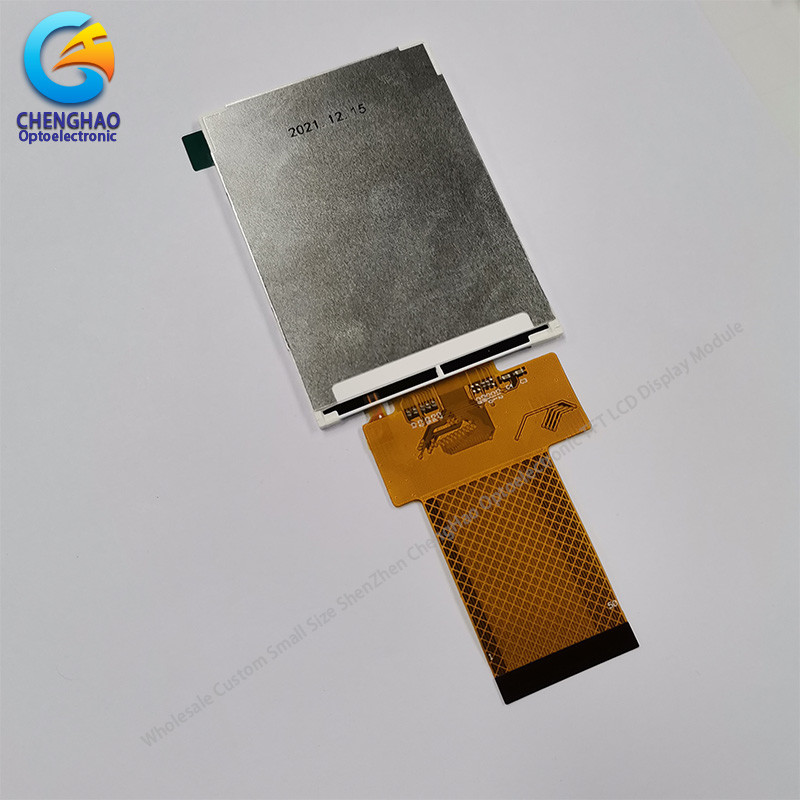

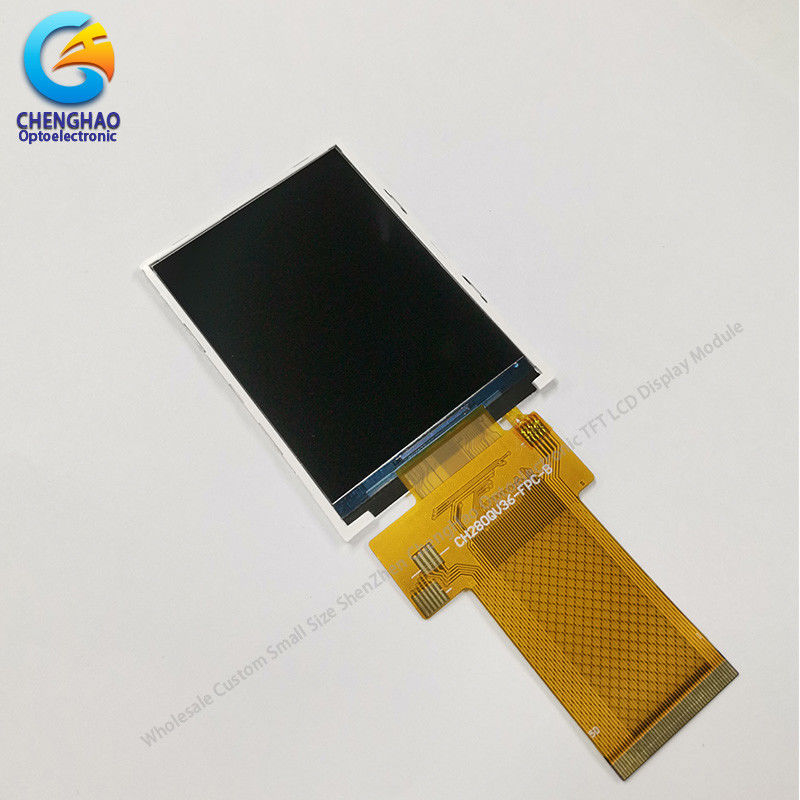

تمام جهت مشاهده صفحه LCD سفارشی 240X320 رزولوشن 2.8 اینچ صفحه نمایش TFT

توضیحات محصول

تمام جهت مشاهده صفحه LCD سفارشی 2.8 اینچ 240*320 رزولوشن صفحه LCD رنگی

1مشخصات صفحه نمایش 2.8 اینچی TFT

2توضیحات صفحه نمایش LCD 2.8 اینچی

* (TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند. این مدل از یک پانل LCD TFT، یک IC رانندگی، یک چراغ پشتی و FPC تشکیل شده است.
* این LCD TFT دارای یک منطقه نمایش فعال 2.8 اینچی (پورتر) با وضوح 240 ((RGB) * 320 است. درایور مورد استفاده برای این پروژه ILI9341 است و می تواند رنگ های 262K / 65K را با R نمایش دهد.G.B. ورودی سیگنال. درایور بر روی شیشه نصب شده و اتصال از طریق FPC شامل اجزای هدایت ماژول نمایشگر است. رابط های زیر پشتیبانی می شود:
(1) 4-line_8bit / 3-lines_9bit SPI
(2) رابط سیستم 8-/ 9-/16-/18-bit 8080-series
(3) رابط SPI + 6-/16-/18-bit RGB
* علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.
* مطابق با RoHS و بدون هالوجن.

3. نقشه های صفحه نمایش LCD

يادداشت:
(1) نوع صفحه نمایش: 2.8 "TFT
(2) جهت مشاهده: 80/80/80/80
(3) IC درایو LCD: ILI9341
(4) حالت قطبی کننده: IPS / انتقال / معمولا Blcak
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. جزئیات سریع صفحه نمایش LCD

* نام LCD: تمام جهت مشاهده صفحه LCD سفارشی 2.8 اینچ 240*320 رزولوشن رنگ صفحه LCD
* شماره بخش: CH280QV36A
* اندازه: 2.8 اينچ

* با یا بدون پنل لمسی: نه
* پشتیبانی نوع لمس: پنل لمسی ظرفیت یا پنل لمسی مقاومت
* نوع صفحه نمایش: 2.8 " Tft

*آرایه فیلتر رنگ: نوار عمودی RGB
* رنگ صفحه نمایش: 65K / 262K
* وضوح (پیکسل): 240 ((RGB) * 320
* جهت مشاهده: 80/80/80/80
* IC کنترل کننده: ILI9341V
* حالت نمایش:IPS / Transmission / معمولا سیاه
* اندازه کل:50.0 ((W)×69.2 ((H)×2.35 ((T) mm
* منطقه فعال:43.2 ((W)×57.6 ((H) mm
* روشنایی: 300 cd/m2
* کنتراست: 800:1
* نوع رابط:

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

5کاربرد LCD صنعتی

محصولات به طور گسترده ای در ارتباطات عمومی، لوازم خانگی، کنترل صنعتی، تجهیزات پزشکی، دستگاه های POS، ابزارها، مترها، ناوبری GPS، قاب های عکاسی دیجیتال، نت بوک ها،الکترونیک مالی، الکترونیک ارتباطی، الکترونیک مصرفی، دستگاه های اطلاعاتی، فرهنگ، آموزش، ورزش و سرگرمی و غیره.دستگاه کنترل دسترسی، دستگاه ذخیره سازی، واکی-تاکی، زنگ در ویدیو، ماشین یادگیری، دستگاه خواندن نقطه، ناوبری GPS و غیره.

6تضمین کیفیت محصولات

(۱) تامین کننده مواد خام با کیفیت بالا:
تضمین پس از فروش و تامین کننده پایدار بلند مدت، پانل LCD و Driver IC ساخته شده از مواد اولیه A-regulated.
(2) مواد دیگر:
از جمله قطب نماها، مواد فیلم پس نور، و غیره ما همچنین از مواد اولیه کاملا جدید A-مقرر استفاده می کنیم
(3)کنترل کیفیت دقیق:
از طریق نرخ تا 98.5٪، نرخ نقص آنلاین مشتری به پایین ترین 0.3٪.
بازرسی در FOG انجام می شود==>LCM==>LCM+RTP/CTP==> بازرسی آنلاین تولید ==> بازرسی Q.C==> آزمایش پیری 4 ساعت با بار در اتاق ویژه 60 °C (به عنوان گزینه ای) ==>OQC.
یک محصول باید قبل از ارسال 5 آزمایش را پشت سر بگذارد: بازرسی ورودی، 100٪ بازرسی آنلاین، بازرسی QC در محل، آزمایش پیری و بازرسی OQC، و غیره.
