240X320 رنگ ماژول صفحه نمایش LCD 20 پین رابط MIPI 2.8 " صفحه نمایش LCD TFT

توضیحات محصول

240*320 رنگ ماژول نمایش LCD 20 پین رابط MIPI 2.8 " Tft

1مشخصات ماژول LCD رنگی

2توضیحات ماژول نمایش LCD کوچک

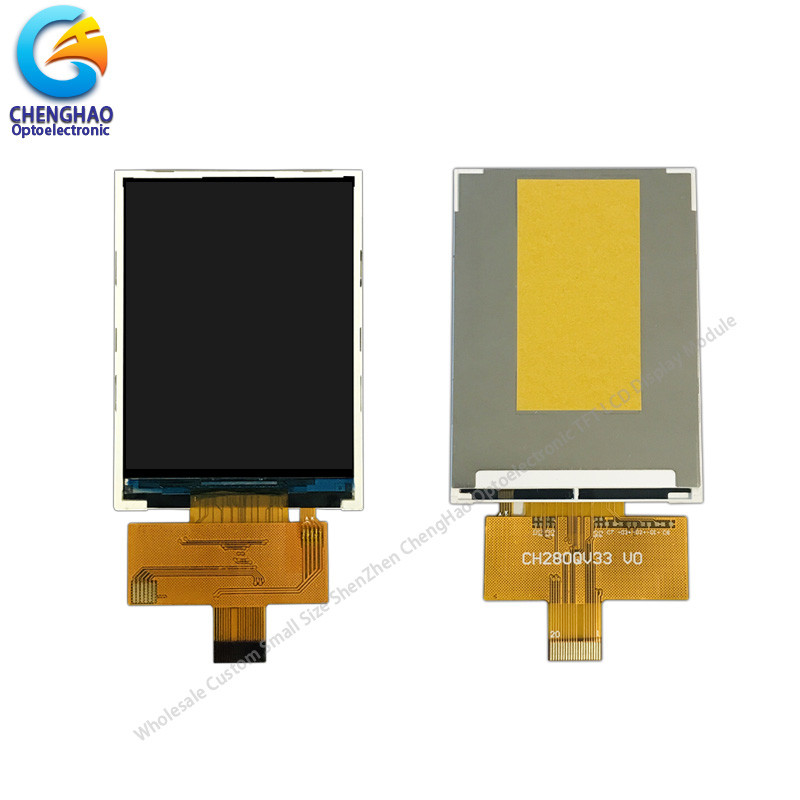

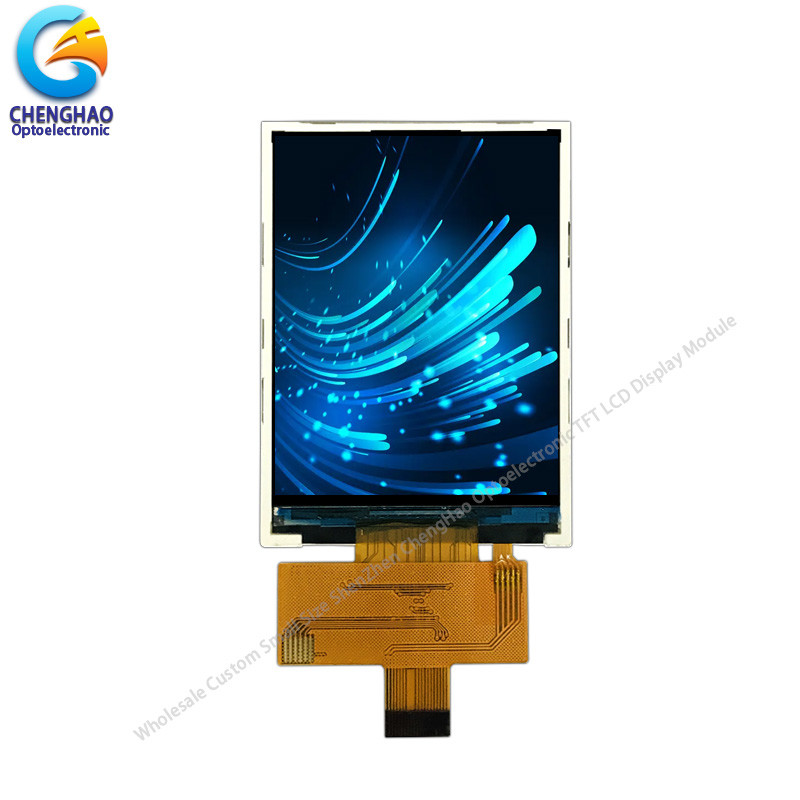

مدل CH280QV33A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این ماژول LCD TFT دارای یک منطقه نمایش فعال 2.8 اینچی (پورتر) با وضوح 240 ((RGB) * 320 Dot است. این ماژول LCD TFT حالت نمایش IPS / Transmissive / Normal Black را اتخاذ می کند.که باعث می شه که با 70/70/70 /70 همه جهت مشاهده باشهIC درایور مورد استفاده برای این پروژه JD9852 است و می تواند رنگ های 262K / 65K (اختیاری) را با ورودی سیگنال RGB نشان دهد.IC راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده استاز رابط MIPI پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های ماژول گرافیک LCD

يادداشت:
(۱) نوع صفحه نمایش: ۲٫۸ اینچ
(2) جهت مشاهده: همه
(3) IC درایو LCD: JD9852
(4) حالت قطب افشان: IPS / انتقال / معمولا سیاه
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع صفحه نمایش LCD

* نام ال سی دی: 240 * 320 رنگ ال سی دی نمایش ماژول 20 پین رابط MIPI 2.8 " Tft صفحه نمایش ال سی دی
* شماره بخش: CH280QV33A
* اندازه: 2.8 "
* نوع لمس پشتیبانی: پانل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 2.8 "TFT
* رنگ صفحه نمایش: 65K / 262K (اختیاری)
* رزولوشن (پیکسل): 240*320
* جهت مشاهده: همه
* IC کنترل کننده: JD9852
* حالت نمایش: IPS / انتقال دهنده / معمولا سیاه
* اندازه کلی: 50.0*69.2*2.35 میلی متر
* ناحیه فعال: 43.2*57.6 میلی متر
* روشنایی: 300 نایت
* کنتراست: 800:1
* نوع رابط: MIPI
* شماره پین: 20 پین
* فاصله پین: 0.35 میلی متر
* نوع اتصال: کانکتور
* نوع روشنایی پس زمینه: 4 LED در موازی
اگر=60mA، Vf =3.0~3.3V
* طول عمر LED: 20000 ساعت

5استفاده از ماژول صفحه نمایش LCD

محصولات ما در طیف گسترده ای از برنامه های کاربردی مانند تجهیزات الکترونیکی، تجهیزات پزشکی، تجهیزات صنعتی و خانه های هوشمند استفاده می شود.

6. مزیت ما

(1) خط تولید کاملا / نیمه خودکار بهترین کیفیت را تضمین می کند.

(2) طراحی سفارشی، می تواند به طور خاص نیازهای شما را برآورده کند.

(3) تحویل سریع، حدود 20 روز برای زمان تحویل

(4) نمونه ها در صورت درخواست در دسترس هستند؛ سفارشات MOQ کوچک می توانند مورد مذاکره قرار گیرند.

(5) ارائه بهترین خدمات قبل از فروش و پس از فروش به شما.
