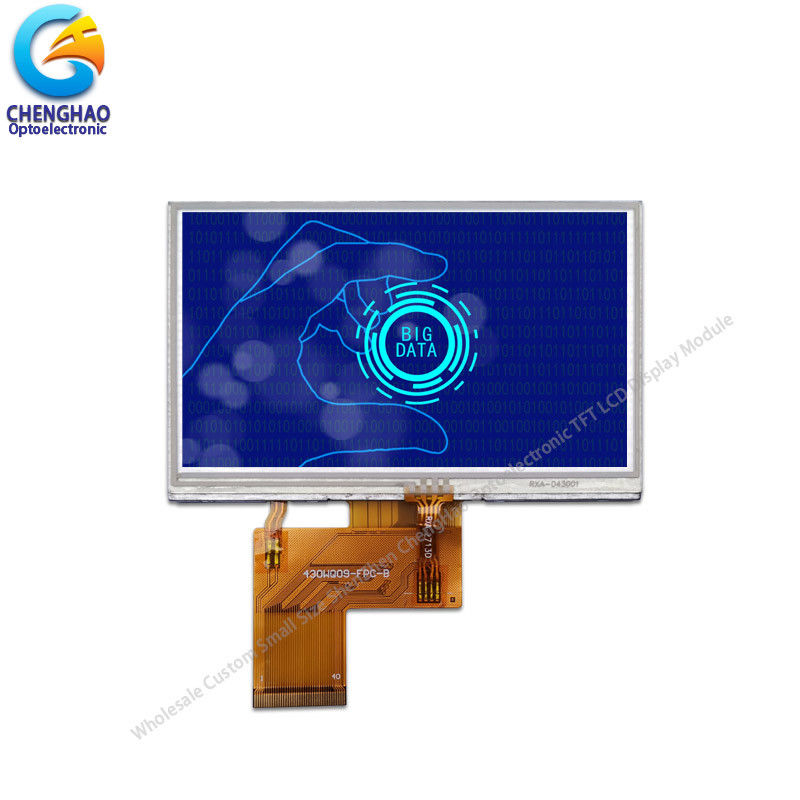

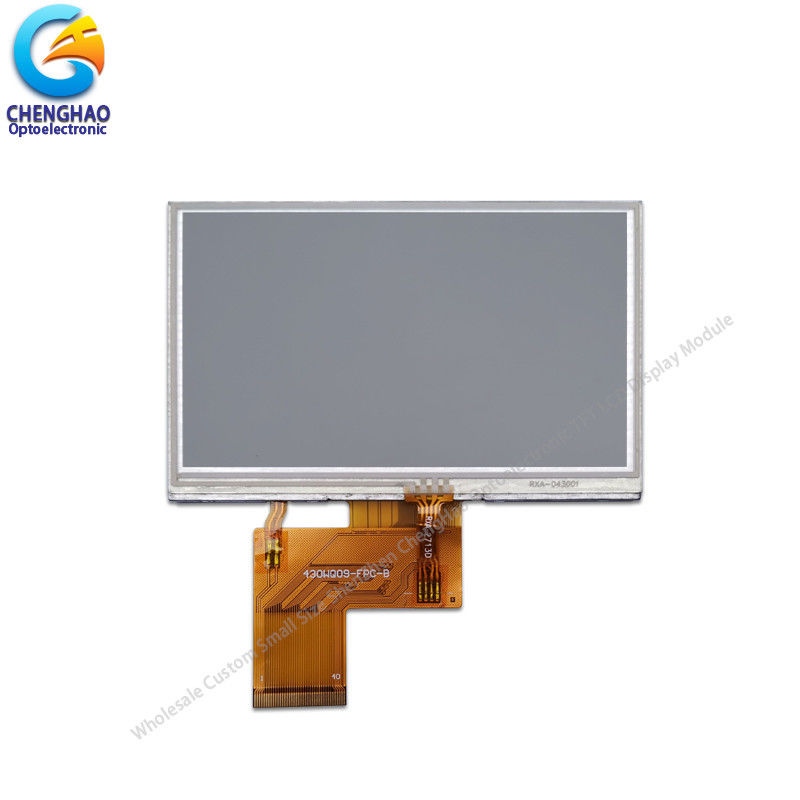

صفحه لمسی LCD مقاوم با انتقال TN 4.3 " TFT RTP بدون هالوجن

توضیحات محصول

1مشخصات

2شرح

مدل CH430WQ09A-T ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک چراغ پشتی، یک پنل لمسی مقاوم و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 4.3 اینچی (افقی) با اندازه گیری قطری با 480*272 پیکسل است.

درایور مورد استفاده برای این پروژه ST7282 است و می تواند 16.7M رنگ را با ورودی سیگنال نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. از رابط RGB موازی 24 بیتی پشتیبانی می کند.

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(۱) نوع صفحه نمایش: ۴٫۳ اینچ TFT+RTP
(2) جهت مشاهده: ساعت 12
(3) IC درایو LCD: ST7282
(4) حالت قطبی کننده: انتقال دهنده / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS / CE

4جزئیات سریع

* نام ال سی دی: 4.3 " ماژول صفحه نمایش ال سی دی با قدرت پایین 24 بیتی RGB موازی 40Pin Resistive Touch LCD Screen
* شماره بخش: CH430WQ09A-T
* اندازه: 4.3 اينچ
* با پنل لمسی یا نه: بله
* نوع لمسی: پنل لمسی مقاوم
* نوع صفحه نمایش: 4.3 "TFT
* وضوح (پیکسل): 480 ((RGB) * 272
* جهت مشاهده: 12:00
* IC کنترل کننده TFT: ST7282

* طرح LCM: 105.5 ((W) × 67.2 ((H) × 3.0 ((T) mm

* مساحت فعال: 95.04 ((W) × 53.856 ((H) mm

* رابط: رابط RGB موازی 24 بیتی

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

* چراغ پشت: 7 LED سفید

* وزن: TBD g

* حالت نمایش: TN / انتقال / معمولا سفید
* روشنایی: 230 cd/m2
* نوع اتصال: نوع اتصال
* IF= 20mA، VF= 20.3 ~ 24.5 V
* طول عمر LED: 20000 ساعت

5درخواست

6خدمات ما

(1) تعویض در عرض 30 روز پس از ارسال محصولات از ما به دلیل مشکلات محصولات.

(2) ما همکاری طولانی مدت با بسیاری از شرکت های حمل و نقل دریایی داریم و حجم صادرات ما بزرگ است. شرکت های حمل و نقل دریایی می توانند به ما تخفیف های خوبی ارائه دهند.

(3) تمام کالا ها قبل از ارسال بازرسی و آزمایش خواهند شد.

(4) رضایت مشتری برای ما بسیار مهم است.اگر شما هر گونه مشکل یا سوال در مورد معامله ما دارید.لطفا با ما از طریق ایمیل تماس بگیرید.در عرض 24 ساعت پاسخ داده خواهد شد.

اگر می خواهید اطلاعات بیشتری بدانید، لطفاً بلافاصله با ما تماس بگیرید، ما منتظر ارتباط و همکاری با شما هستیم!

7سوالات عمومی

Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.

سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.

سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.

Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.

سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.

س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
