توضیحات محصول
1مشخصات
| ماده |
ارزش های استاندارد |
واحد ها |
| نوع LCD |
۴-TFT |
... |
| ترتیب نقاط |
480 ((RGB) × 480 |
نقطه ها |
| IC درایور |
ST7701S |
... |
| اندازه ماژول |
74.83 ((W) * 78.98 ((H) * 1.98 ((T) |
mm |
| منطقه فعال |
71.856 ((W) *70.176 ((H) |
mm |
| رابط |
SPI+RGB (اختیاری) |
... |
| دمای کار |
- 20 ~ + 70 |
°C |
| دمای ذخیره سازی |
- 30 ~ + 80 |
°C |
| چراغ پشت |
8 لامپ LED سفید در موازی |
... |
| وزن |
TBD |
g |
2شرح

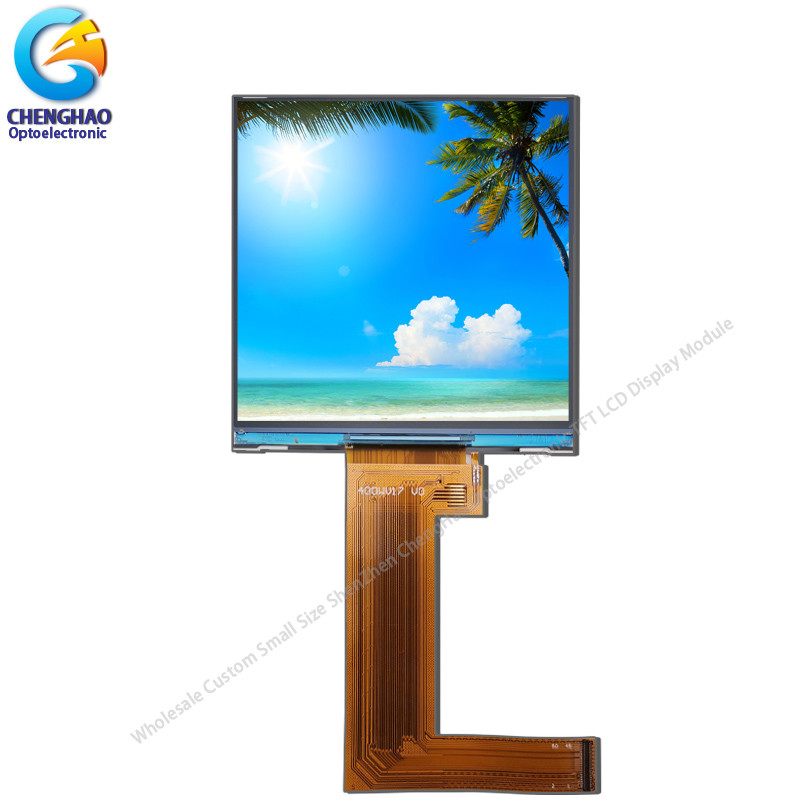

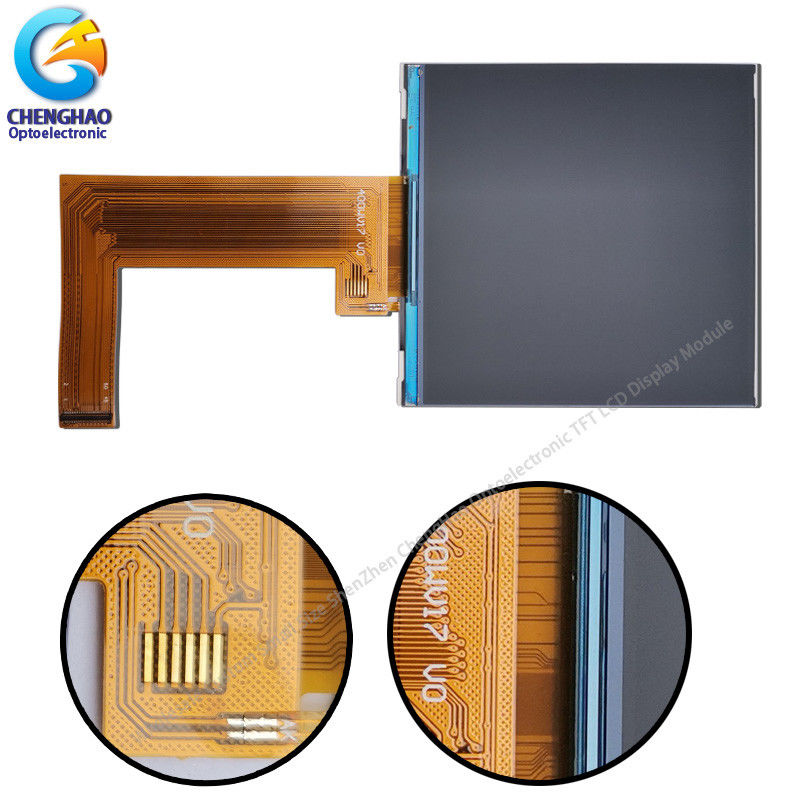

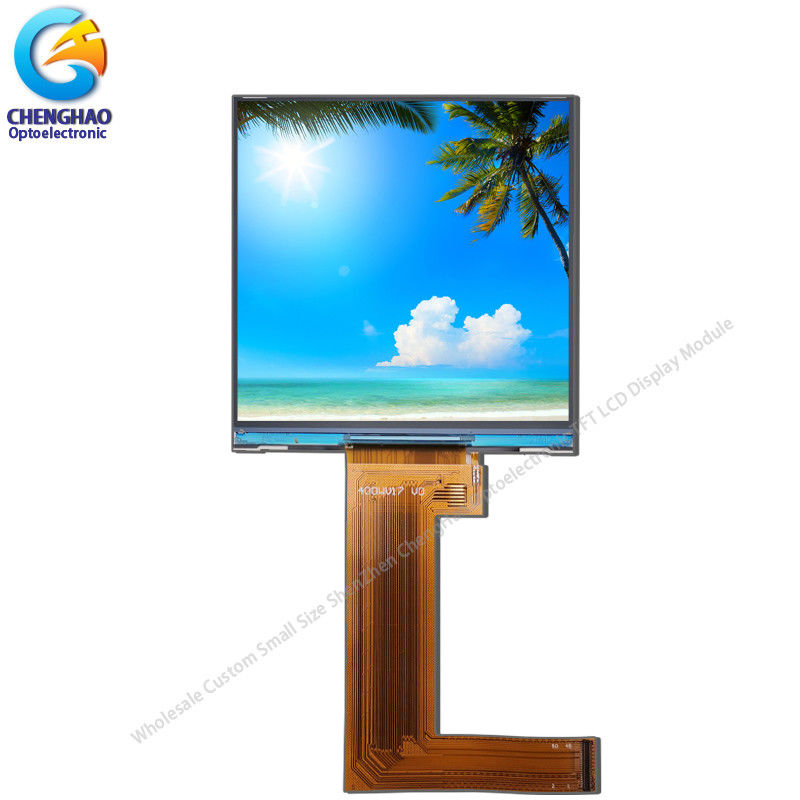

مدل CH400WV17A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون آمورف به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی، و FPC.
این صفحه LCD TFT دارای یک صفحه نمایش فعال 4.0 (اسکرین مربع) اینچ با اندازه گیری قطری با 480*480 پیکسل است.
درایور مورد استفاده برای این پروژه ST7701S است و می تواند 16.7M رنگ را با ورودی سیگنال نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط SPI+RGB پشتیبانی کنید.
علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
3. نقشه ها
يادداشت:
(1) نوع صفحه نمایش: 4 اینچ TFT
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ST7701S
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4جزئیات سریع
* نام LCD: سفارشی 4 اینچ Tft LCD Spi رابط 480x480 نقطه ماتریس ماژول صفحه نمایش LCD
* شماره بخش: CH400WV17A
* اندازه: 4.0 اينچ
* با پنل لمسی یا نه: نه
* نوع لمس پشتیبانی: پنل لمسی ظرفیت / مقاومت
* نوع صفحه نمایش: 4 "TFT
* وضوح (پیکسل): 48 ((RGB) * 480
* جهت مشاهده: 80/80/80/80
* IC کنترل کننده TFT: ST7701S
* طرح LCM: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) mm
* مساحت فعال: 71.856 ((W) * 70.176 ((H) mm
* رابط: SPI+RGB
* دمای کار: -20 ~ +70 °C
* دمای ذخیره سازی: -30 ~ + 80 °C
* چراغ پشت: 8 LED سفید
* وزن: TBD g
* حالت نمایش: IPS/ Transmissive/ معمولا سیاه
* روشنایی: 350 cd/m2
* نوع اتصال: نوع اتصال
* IF=40 mA، VF=12.8±1.2 V
* طول عمر LED: 20000 ساعت
5درخواست
6خدمات ما
1.ما یک سال خدمات تضمین پس از فروش محصول را به تمام مشتریانی که محصولات ما را خریداری می کنند، ارائه می دهیم.
2برای هر گونه مشکلات فنی که توسط مشتریان در فرآیند تست یا استفاده از محصولات ما مواجه می شوند،تیم فنی ما در هر زمان خدمات پشتیبانی فنی از راه دور را به مشتریان ارائه می دهد..
3ما یک تامین کننده کارخانه ای با گواهینامه ایزو هستیم. محصولات ما در فروش قبل از حمل و نقل از بازرسی و آزمایش کیفیت سختگیرانه رنج برده اند و همچنین گواهینامه CE / ROHS را گذراندند.
4ما یک تیم خدمات پس از فروش حرفه ای داریم که می تواند تضمین قوی و خدمات فنی لجستیکی را برای سفارشات شما فراهم کند.
5. تعویض ظرف 30 روز پس از ارسال محصولات از ما به دلیل مشکلات محصولات.
8سوالات عمومی
Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.
سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.
سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.
Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
