توضیحات محصول
1مشخصات
| نوع |
3.5"TFT+CTP |
| جهت مشاهده |
80/80/80/80 |
| نوع اتصال |
COG+FPC |
| دمای کار |
-20°C~70°C |
| دمای ذخیره سازی |
-30°C تا 80°C |
| IC درایور |
ILI9488 |
| نوع رابط |
4-line_8bit / 3-lines_9bit SPI
رابط سیستم 8-/ 9-/16-/18-bit8080
رابط 16-/18-bitRGB
|
| روشنایی |
300 CD/m2 |
2شرح

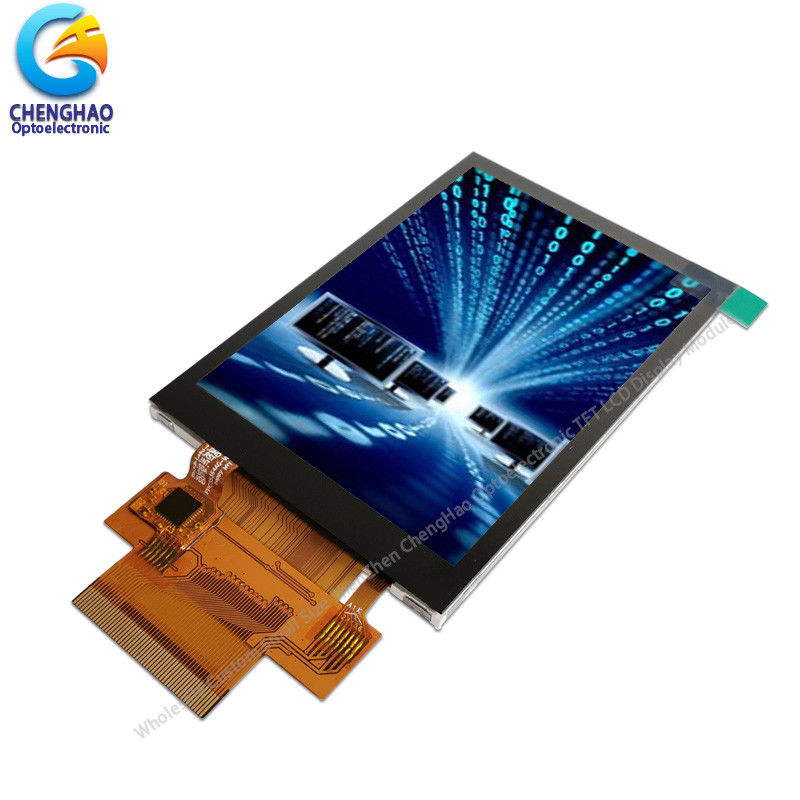

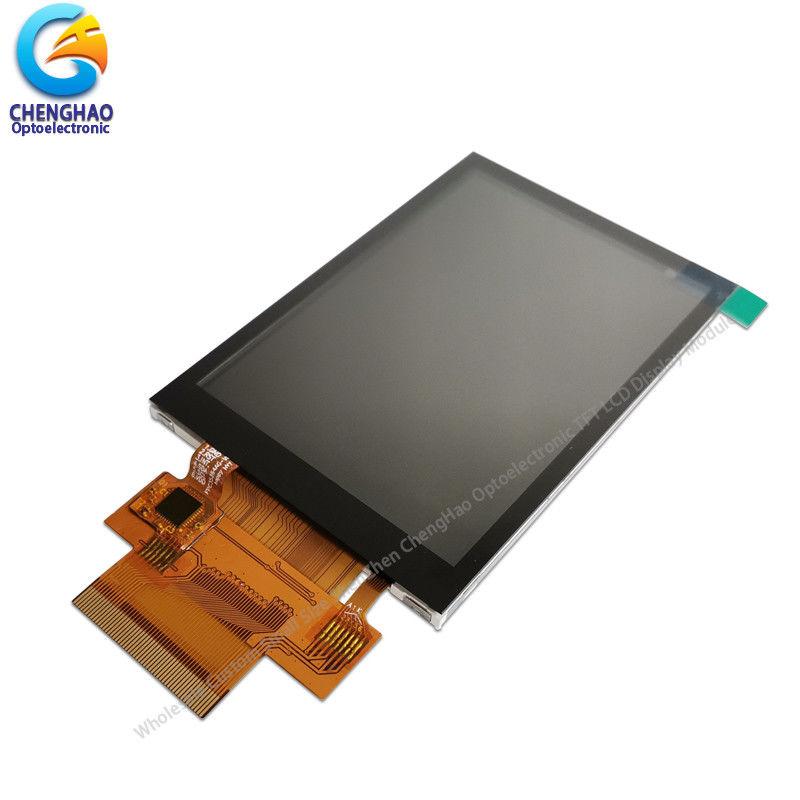

مدل CH350HV40A-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی، پانل لمسی ظرفیت و FPC.
این صفحه LCD TFT دارای یک صفحه نمایش فعال 3.5 اینچی (نقطی) با اندازه گیری قطری با 320 پیکسل افقی در 480 پیکسل عمودی است.
درایور مورد استفاده برای این پروژه ILI9488 است و می تواند رنگ های 262K 65K / 16.7M را با ورودی سیگنال نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. از SPI / RGB Multi-interface پشتیبانی کنید.
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.
مطابق با RoHS و بدون هالوجن
3. نقشه ها
يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ TFT+CTP
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ILI9488
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4جزئیات سریع
* نام LCM: کارخانه مستقیم 3.5 اینچ Tft LCD صفحه لمسی 16 بیت رابط RGB Lcm با ILI9488

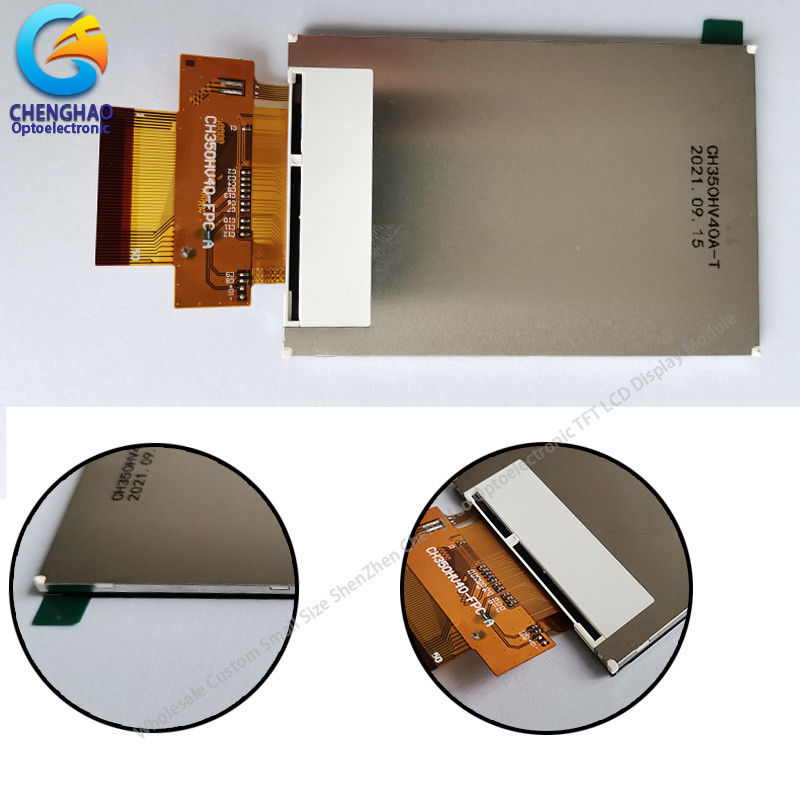

* مدل: CH350HV40A-CT
* Lcm اندازه: 3.5 اینچ
* با پنل لمسی یا نه: بله
* نوع لمسی: پنل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 3.5 "TFT + CTP
* رنگ های نمایش: 262K (اختیاری)
* تعداد نقاط: 320 ((RGB) * 480 نقطه
* TFT Dot Pitch: 0.153 ((W) × 0.153 ((H) mm
* زاویه دید: 80/80/80/80
* IC راننده: ILI9488
* حالت نمایش: IPS/ انتقال/ معمولا سیاه
* اندازه ماژول: 56.54 ((W) × 84.96 ((H) × 2.4 ((T) mm
* منطقه فعال TFT: 48.96 ((W) × 73.44 ((H) mm
* روشنایی: 300 cd/m2
* کنتراست: 800: 1
* نوع رابط پشتیبانی:
4-line_8bit SPI
3-line_9bit SPI
رابط سیستم 8 بیتی 8080
رابط سیستم 9 بیتی 8080
رابط سیستم 16 بیتی 8080
رابط سیستم 18 بیتی 8080
رابط SPI +16 بیتی RGB
رابط SPI + 18 بیتی RGB
* شماره پین: 50 پین
* فاصله پین: 0.3 ~ 0.4 میلی متر
* ولتاژ ورودی: 3.2V
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 6 LED موازی
5درخواست
6خدمات ما
1. و اگر لازم باشد که شما برای داشتن پشتیبانی فنی در روند توسعه، ما می توانیم آن را برای شما در هر زمان فراهم می کند.
2. کیفیت خوب و اعتبار روح شرکت ما است. قبل از حمل و نقل، ما تضمین می کنیم که محصولات آزمایش پیری و 100٪ از چوبی بصری و الکتریکی انجام می شود.
3وقتی محصول ارتقا می یابد، ما مشتریان مربوطه را از قبل مطلع می کنیم و محصول ارتقا می تواند کاملا با محصولات قدیمی سازگار باشد.
4مدت گارانتی محصول 12 ماه است.
