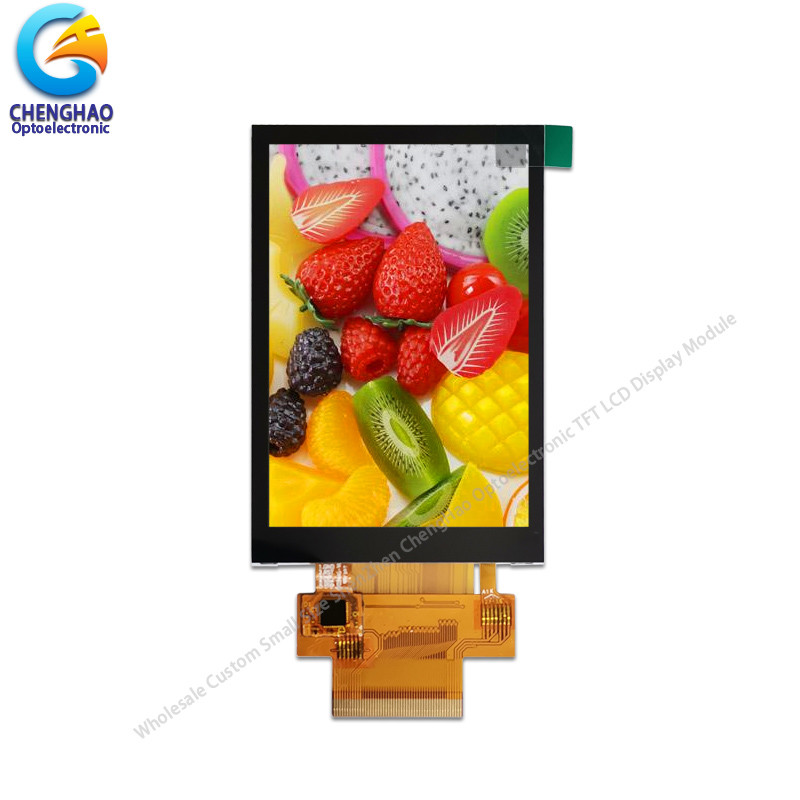

3.5 اینچ 320x480 ماژول نمایش TFT IPS با پنل لمسی ظرفیت

توضیحات محصول

1مشخصات

2شرح

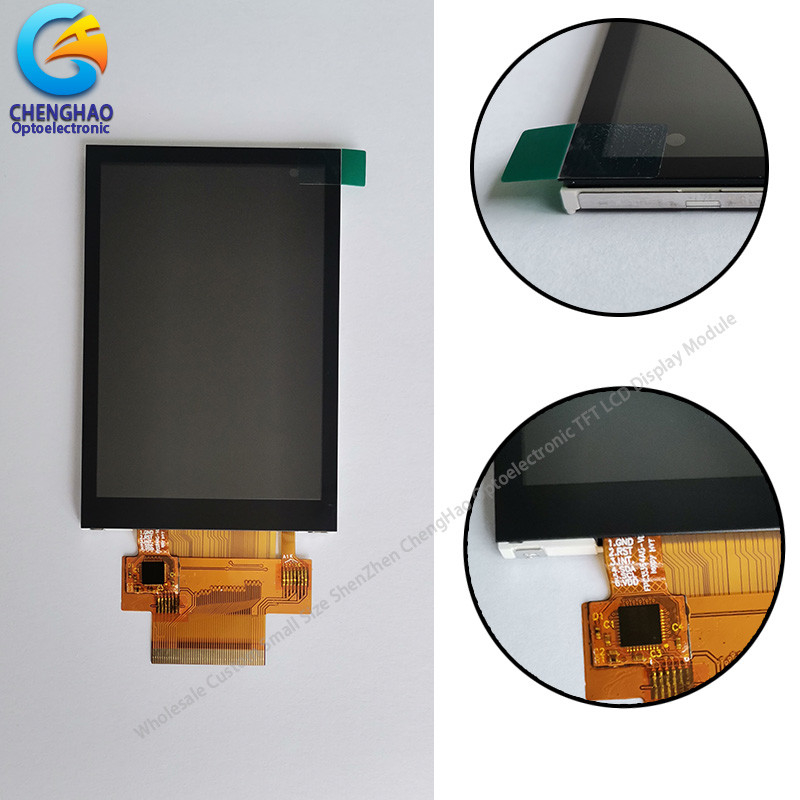

مدل CH350HV40A-CT نمایشگر ChengHao 3.5 اینچ IPS TFT نمایشگر ماژول با پانل لمسی ظرفیت است. این مدل متشکل از یک پانل LCD TFT، یک IC رانندگی، یک چراغ پشتی،پانل لمسی ظرفیت و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 3.5 اینچی (نقطی) با اندازه گیری قطری با 320 پیکسل افقی در 480 پیکسل عمودی است.

درایور مورد استفاده برای این پروژه ILI9488 است و می تواند رنگ های 262K 65K / 16.7M را با ورودی سیگنال نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. از SPI / RGB Multi-interface پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ TFT+CTP
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ILI9488
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCM: 3.5 اینچ 320x480 رزولوشن صفحه نمایش IPS TFT
* مدل: CH350HV40A-CT
* Lcm اندازه: 3.5 اینچ
* با پنل لمسی یا نه: بله
* نوع لمسی: پنل لمسی ظرفیت / مقاومت (اختیاری)
* نوع صفحه نمایش: 3.5 "TFT
* رنگ های نمایش: 262K (اختیاری)
* تعداد نقاط: 320*480 نقطه
* TFT Dot Pitch: 0.153 × 0.153 میلی متر
* زاویه دید: 80/80/80/80
* IC راننده: ILI9488
* حالت نمایش: IPS/ انتقال/ معمولا سیاه
* اندازه ماژول: 56.54 × 84.96 × 2.4mm
* منطقه فعال TFT: 48.96×73.44mm
* روشنایی: 300 نایت
* کنتراست: 800: 1
* نوع رابط پشتیبانی:

4-line_8bit SPI

3-line_9bit SPI

رابط سیستم 8 بیتی 8080

رابط سیستم 9 بیتی 8080

رابط سیستم 16 بیتی 8080

رابط سیستم 18 بیتی 8080

رابط SPI +16 بیتی RGB

رابط SPI + 18 بیتی RGB

* شماره پین: 50 پین
* فاصله پین: 0.3 ~ 0.4 میلی متر
* ولتاژ ورودی: 3.2V
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 6 LED موازی

5درخواست

6خدمات ما

(1) خط تولید کاملا / نیمه خودکار بهترین کیفیت را تضمین می کند.
(2) طراحی سفارشی، می تواند به طور خاص نیازهای شما را برآورده کند.
(3) تحویل سریع، حدود 20 روز برای زمان تحویل
(4) نمونه ها در صورت درخواست در دسترس هستند؛ سفارشات MOQ کوچک می توانند مورد مذاکره قرار گیرند.
(5) ارائه بهترین خدمات قبل از فروش و پس از فروش به شما.
