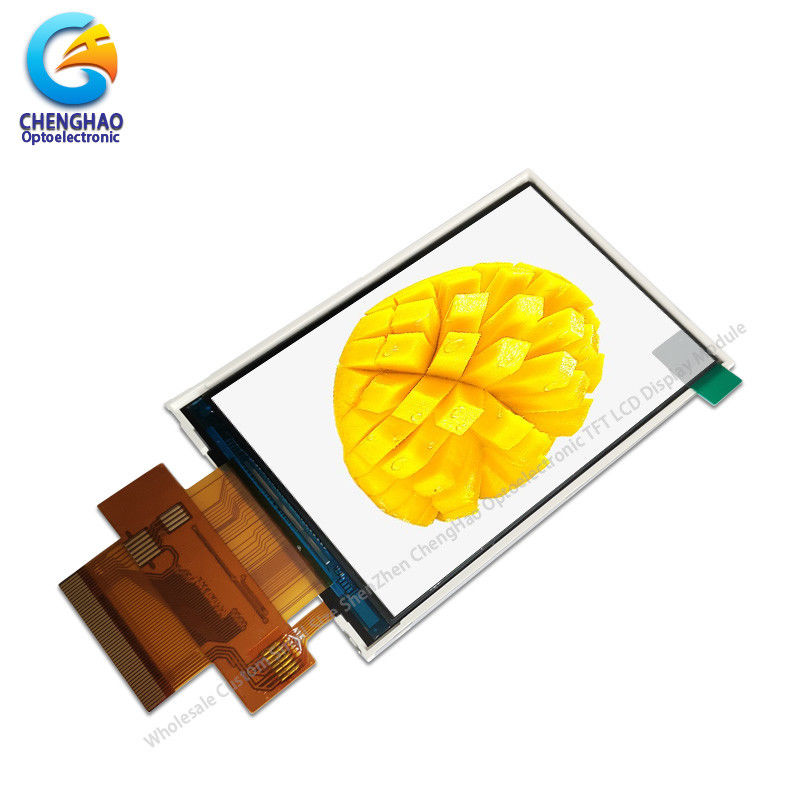

ماژول نمایش LCD 9 بیتی 3.5 اینچ I80 سیستم 320x480 RGB 300cd / m2 CTP

توضیحات محصول

1مشخصات

2شرح

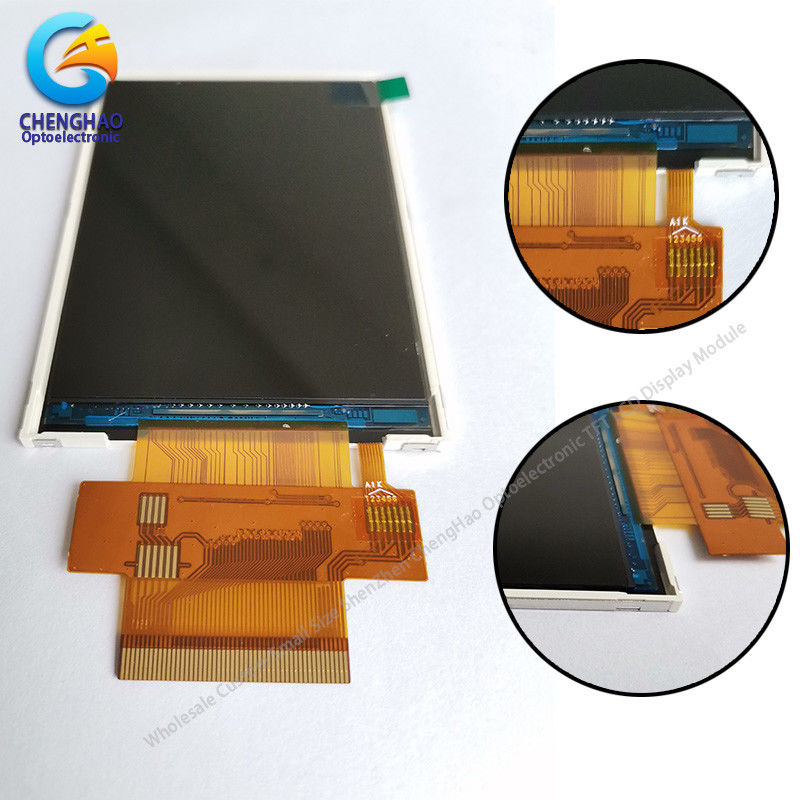

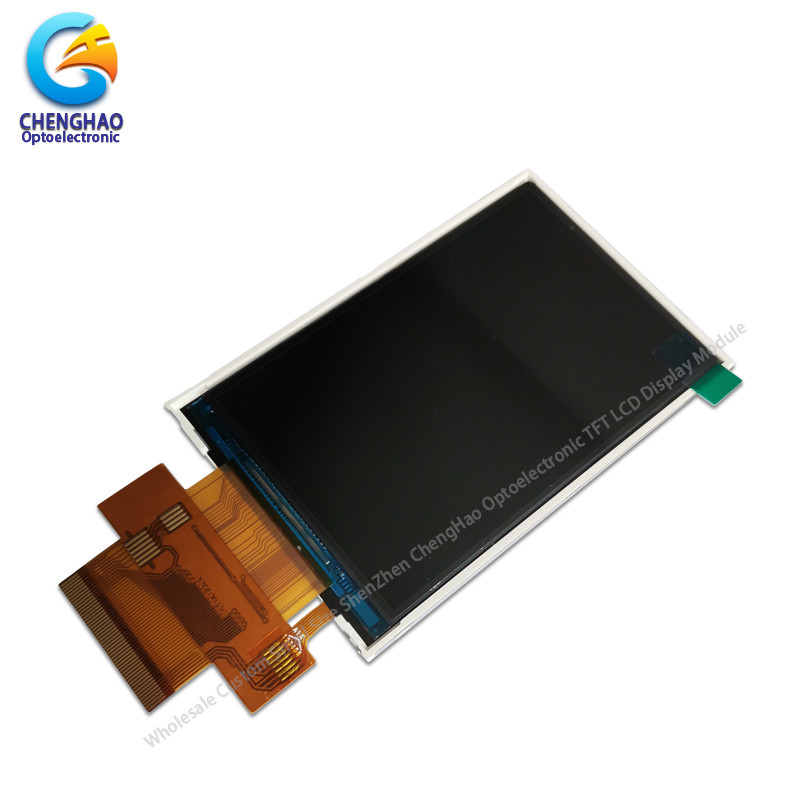

مدل CH350HV40A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی، و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 3.5 اینچی (نقطی) با اندازه گیری قطری با 320 پیکسل افقی در 480 پیکسل عمودی است.

درایور مورد استفاده برای این پروژه ILI9488 است و می تواند رنگ های 262K 65K / 16.7M را با ورودی سیگنال نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. پشتیبانی 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit رابط سیستم 8080 / SPI +16-/18-bit رابط RGB.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ TFT
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ILI9488
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCD: کیفیت بالا 3.5 اینچ صفحه نمایش Tft I80 سیستم 9 بیت رابط 320x480 RGB صفحه نمایش LCD
* شماره بخش: CH350HV40A
* اندازه: 3.5 اينچ
* با پنل لمسی یا نه: نه
* نوع لمس پشتیبانی: پنل لمسی ظرفیت / مقاومت
* نوع صفحه نمایش: 3.5 "TFT
* وضوح (پیکسل): 320 ((RGB) * 480
* جهت مشاهده: 80/80/80/80
* IC کنترل کننده TFT: ILI9488

* شکل LCM: 56.54 ((W) × 84.96 ((H) × 2.4 ((T) mm

* منطقه فعال:48.96 ((W) × 73.44 ((H) mm

* پیچ پیکسل: 0.153 ((W) × 0.153 ((H) mm

* رابط:

4-line_8bit SPI

3-line_9bit SPI

رابط سیستم 8 بیتی 8080

رابط سیستم 9 بیتی 8080

رابط سیستم 16 بیتی 8080

رابط سیستم 18 بیتی 8080

رابط SPI +16 بیتی RGB

رابط SPI + 18 بیتی RGB

* دمای کار: -20 ~ +70 °C

* دمای ذخیره سازی: -30 ~ + 80 °C

* چراغ پشت: 6 LED سفید

* وزن: TBD g

* حالت نمایش: IPS/ Transmissive/ معمولا سیاه
* روشنایی: 300 cd/m2
* نوع اتصال: نوع اتصال
* ولتاژ ورودی: 3.2 ولت

* ولتاژ کار: 2.9 ~ 3.5 ولت
* طول عمر LED: 20000 ساعت
