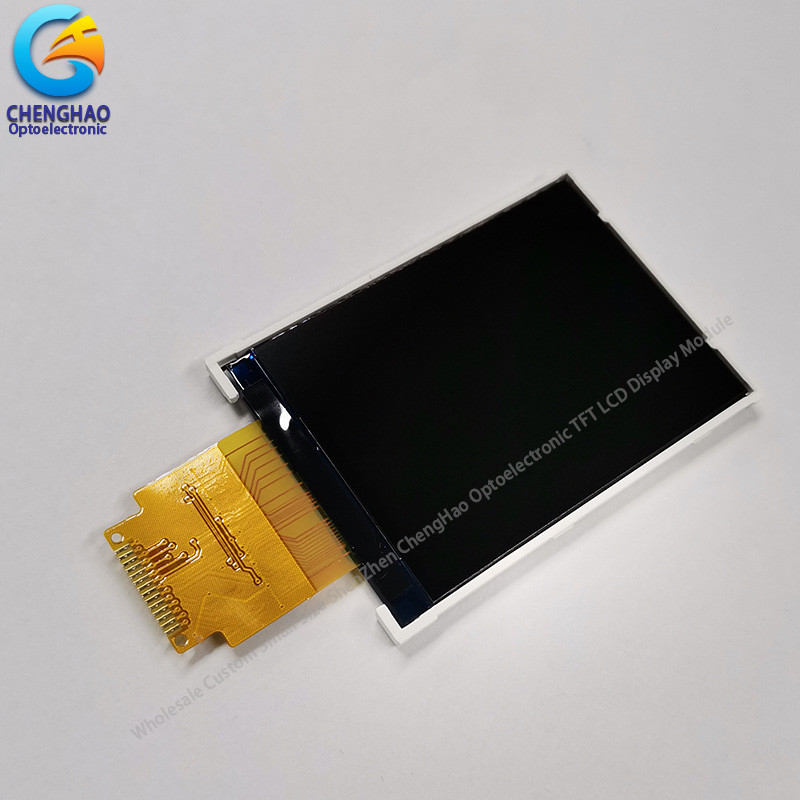

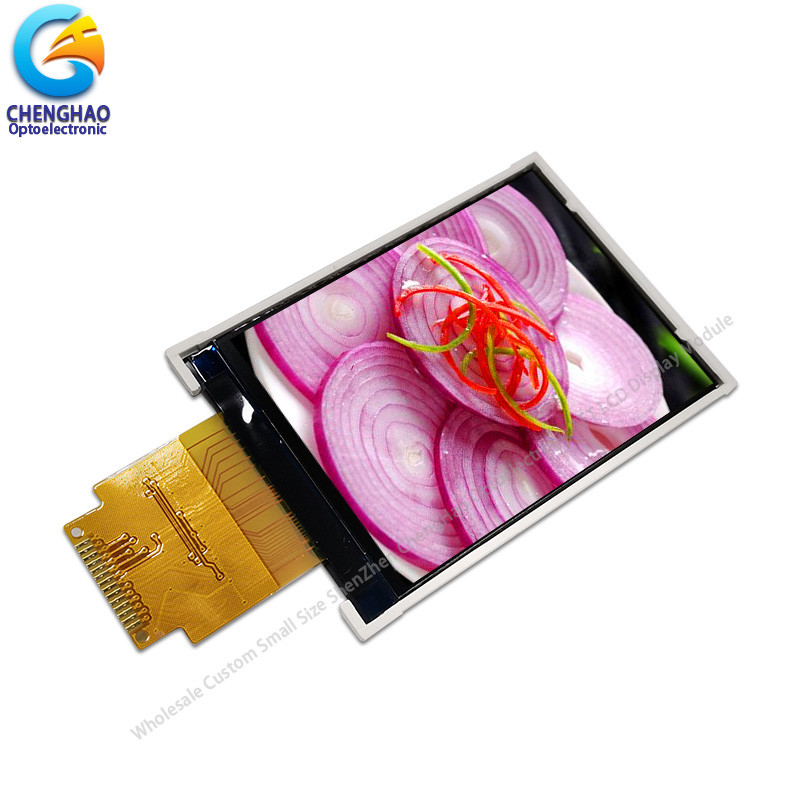

ماژول LCD 240x320 Tn TFT 2.2 " انتقال دهنده TN FPC SPI با IC ILI9341V

توضیحات محصول

1مشخصات

2شرح

مدل CH220QV06A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی، و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 2.2 اینچی (نقطی) با 240 پیکسل افقی در 320 پیکسل عمودی است.

درایور مورد استفاده برای این پروژه ILI9341V است و می تواند رنگ های 262K را با ورودی سیگنال 8 بیت SPI نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط SPI پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(۱) نوع صفحه نمایش: ۲٫۲ اینچ TFT + RTP
(2) جهت تماشای: 6:00
(3) IC درایو LCD: ILI9341V
(4) حالت قطبی کننده: انتقال دهنده / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام ال سی دی: عمده فروشی 2.2 " 8 بیت LCD نمایش 240x320 رزولوشن Tn Tft ماژول با ILI9341V IC

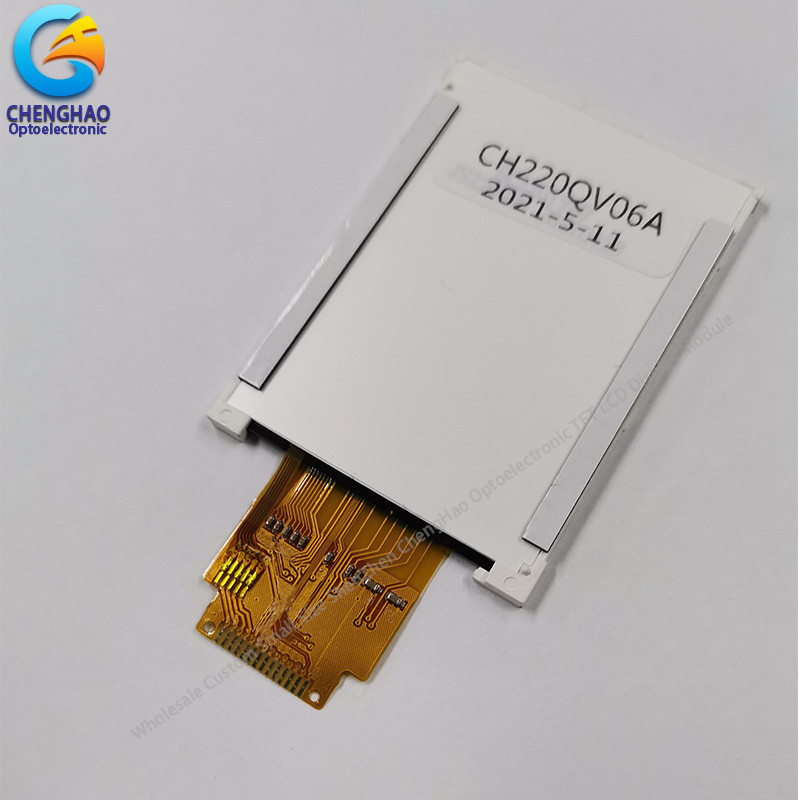

* قسمت شماره : CH220QV06A
* اندازه: 2.2 اينچ
* با پنل لمسی یا نه: نه
* از نوع لمس پشتیبانی کنید: پنل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 2.2 "TFT
* رنگ صفحه نمایش: 262K (اختیاری 16.7M / 65K)
* وضوح (پیکسل): 240 ((RGB) * 320
* پیچ پیکسل: 0.219 (H) * 0.219 ((V) mm
* جهت تماشای: 6:00
* IC کنترل کننده: ILI9341V
* حالت نمایش: انتقال دهنده / معمولا سفید / TN
* اندازه کلی: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* ناحیه فعال: 33.84 ((W) × 45.12 ((H) mm
* روشنایی: 250 cd/m2
* کنتراست: 500: 1
* نوع رابط: 4 خط 8 بیت SPI (اختیاری RGB / MCU / MIPI Interface)
* شماره پین: 14 پین
* فاصله پین: 0.4 میلی متر
* نوع اتصال: نوع اتصال
* ولتاژ ورودی: 3.2 ولت
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 4 LED موازی
* طول عمر LED: 20000 ساعت

5درخواست

* محصولات به طور گسترده ای در ارتباطات عمومی، لوازم خانگی، کنترل صنعتی، پزشکی استفاده می شود

تجهیزات، دستگاه های POS، ابزار، ناوبری GPS، قاب های عکاسی دیجیتال، نت بوک ها، مالی

الکترونیک، الکترونیک ارتباطی، الکترونیک مصرفی، تجهیزات اطلاعاتی، فرهنگ، آموزش

ورزش و سرگرمی و سایر زمینه ها

* مانند دستگاه های پوشیدنی هوشمند (مانند ساعت ها، اندازه گیری نبض انگشت) ، دستگاه های نمایش خودرو (مرکز خودرو)

نمایشگر کنترل، نمایشگر ناوبری/ نمایشگر سرپوش و غیره) ، تجهیزات مالی پرداخت ( خواننده کارت، پول نقد)

ثبت نام و غیره) ، تجهیزات پایانی مشتری ( یخچال، دستگاه قهوه، آشپز هوشمند برنج و غیره) ، آسانسور

تجهیزات نمایش (نشان دیجیتال آسانسور) ، تجهیزات کنترل صنعتی (نشان صنعتی) ، ابزار

تجهیزات اندازه گیری (دتاکتور، مانیتور) ، تجهیزات هوش مصنوعی (روبوت هوشمند) ، تجهیزات پزشکی

(نشان دهنده نظارت بر ضربان قلب) ), تجهیزات خانگی هوشمند (ماشین دود آشپزخانه) ، شناسایی امنیتی

تجهیزات (کنترل دسترسی هوشمند، دستگاه کارت سوراخ کننده و غیره) ، تجهیزات فروش (ماشین فروش) و غیره.

6خدمات ما

محصولات با کیفیت بالا آن را قادر به ایجاد یک رابطه طولانی مدت با شرکت های مشهور جهان در صنایع

(1) قیمت رقابتی

کارخانه های متعلق به خود قیمت های پایین تری و تضمین کیفیت بهتری را ارائه می دهند.

(2) قدرت فنی قوی

ما یک تامین کننده برتر متخصص در تولید صفحه نمایش های رنگی ال سی دی هستیم. ما یک تیم فنی با تجربه غنی در تحقیق و توسعه محصول داریم.و می تواند مشتریان را در هر زمان با پشتیبانی فنی حرفه ای و خدمات مشاوره سفارشی ارائه دهد، که برای مشتریان همکاری با نیازهای ویژه پروژه بسیار مهم است.

(3) شرکای بلند مدت

محصولات به بیش از 40 کشور فروخته می شوند، بنابراین از Chenghao Optoelectronic شما می توانید وعده تامین پایدارتر را دریافت کنید؛

(4) خدمات حرفه ای

ما یک تیم حرفه ای پس از فروش داریم که می تواند خدمات مشاوره پس از فروش را 24 ساعت در روز به شما ارائه دهد. در عین حال، اگر در فرآیند استفاده از محصولات ما مشکلی داشته باشید،ميتوني به ما بازخورد بدي، و مهندسان فنی ما در هر زمان خدمات مشاوره از راه دور آنلاین را به شما ارائه می دهند.

(5) کیفیت باید تضمین شود

تمام پنل ها 100 درصد کاملا جدید هستند، بدون پنل های جعلی. تمام بسته ها برچسب و شماره سریال برای مشاهده آسان توسط مشتریان دارند.

8سوالات عمومی

سوال1: ما کی هستیم؟
ما در گوانگدونگ چین مستقر هستیم، از سال 2015 شروع می کنیم، به

غرب اروپا (35.00%)

اقیانوسیه (25.00%)

آمریکای شمالی (13.00%)

آمریکای جنوبی (7.00٪)

جنوب شرق آسیا (7.00٪)

شمال اروپا (7.00٪)

جنوب اروپا (۴.۰۰٪)

بازار داخلی (۲.۰۰٪).

در کل حدود 30 نفر در دفتر ما هستند.

سوال2: چگونه می توانیم کیفیت را تضمین کنیم؟
همیشه قبل از تولید انبوه یک نمونه از قبل از تولید انبوه؛
همیشه قبل از حمل و نقل بازرسی نهایی.

سوال3: از ما چه چیزی می توانید بخرید؟
LCD TFT رنگی، ماژول های پنل لمسی، شیشه های پوش و پوشش، LCD تک رنگ، برد کنورتر.

سوال ۴: چرا باید از ما بخرید و نه از تامین کنندگان دیگر؟
CHENGHAO ال سی دی یک شرکت ملی فن آوری بالا است که در سال 2016 تاسیس شد. ما متعهد به تحقیق و توسعه، تولید و فروش صفحه نمایش ال سی دی،صفحه های لمسی و راه حل های نمایش جامع.

سوال 5: ما چه خدماتی می توانیم ارائه دهیم؟
شرایط تحویل پذیرفته شده: FOB، CIF، EXW، FCA، DDP، تحویل سریع؛
ارز پرداخت پذیرفته شده:USD،CNY؛
نوع پرداخت پذیرفته شده: T/T، L/C، MoneyGram، کارت اعتباری، PayPal، Western Union، نقد؛
زبان صحبت شده: انگلیسی، چینی

اگر سوالی دارید، لطفاً همین الان با ما تماس بگیرید، ما منتظر ارتباط با شما هستیم!
