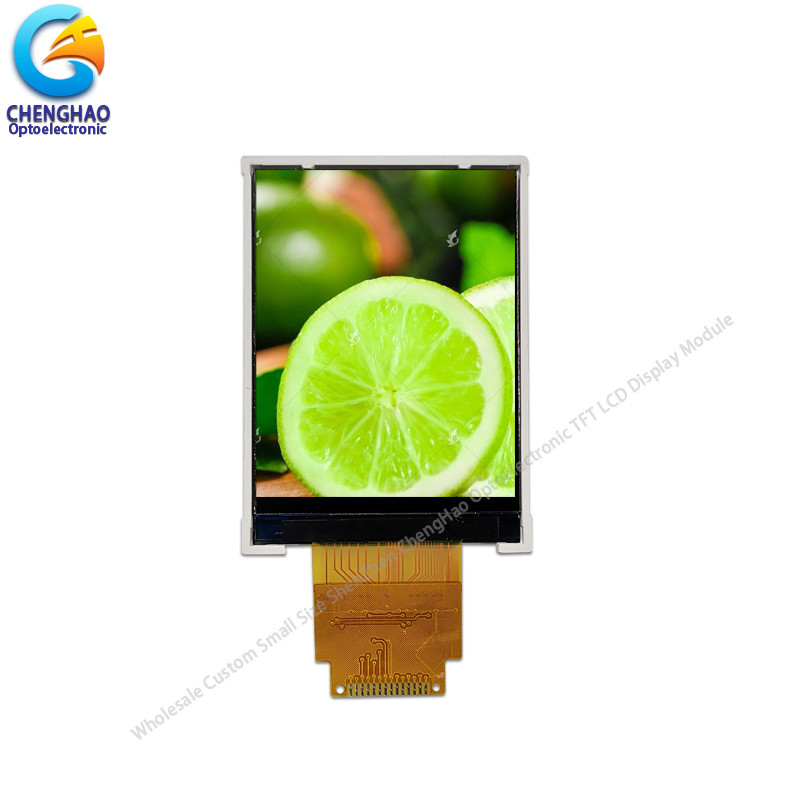

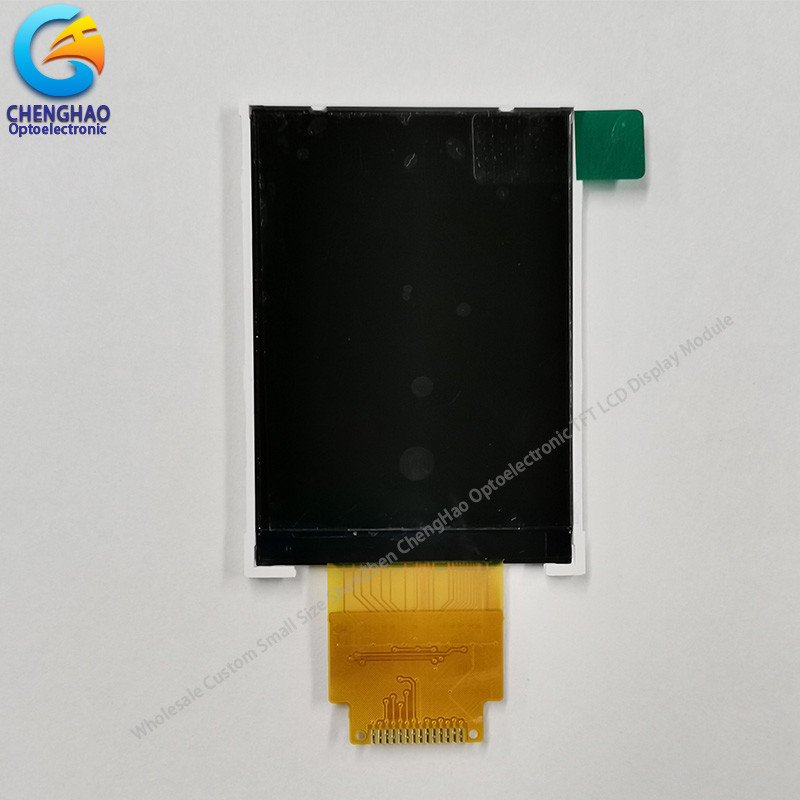

IC راننده ماژول LCD کوچک TFT TN انتقال 2.2 اینچ 240x320 نقطه

توضیحات محصول

1مشخصات

2شرح

مدل CH220QV06A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی، و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 2.2 اینچی (نقطی) با 240 پیکسل افقی در 320 پیکسل عمودی است.

درایور مورد استفاده برای این پروژه ILI9341V است و می تواند رنگ های 262K را با ورودی سیگنال 8 بیتی SPI نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط SPI پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(۱) نوع صفحه نمایش: ۲٫۲ اینچ TFT + RTP
(2) جهت تماشای: 6:00
(3) IC درایو LCD: ILI9341V
(4) حالت قطبی کننده: انتقال دهنده / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCD: کیفیت بالا 2.2 اینچ ماژول LCD کوچک TFT 240x320 نقطه با IC ILI9341V
* قسمت شماره : CH220QV06A
* اندازه: 2.2 اينچ
* با پنل لمسی یا نه: نه
* از نوع لمس پشتیبانی کنید: پنل لمسی ظرفیت یا مقاومت
* نوع صفحه نمایش: 2.2 "TFT
* رنگ های نمایش: 262K
* وضوح (پیکسل): 240 ((RGB) * 320
* پیچ پیکسل: 0.219 (H) * 0.219 ((V) mm
* جهت تماشای: 6:00
* IC کنترل کننده: ILI9341V
* حالت نمایش: انتقال دهنده / معمولا سفید / TN
* اندازه کلی: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* ناحیه فعال: 33.84 ((W) × 45.12 ((H) mm
* روشنایی: 250 cd/m2
* کنتراست: 500: 1
* نوع رابط: 4 خط 8 بیت SPI
* شماره پین: 14 پین
* فاصله پین: 0.4 میلی متر
* نوع اتصال: نوع اتصال
* ولتاژ ورودی: 3.2 ولت
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 4 LED موازی
* طول عمر LED: 20000 ساعت

5درخواست

6خدمات ما

(1) پشتیبانی فنی از راه دور: ما مهندسان تحقیق و توسعه خود را داریم که می توانند در هر زمان به تمام سوالات مربوط به فناوری محصول مشتریان همکاری پاسخ دهند.و همچنین می تواند پشتیبانی فنی را برای پروژه های ویژه مشتریان ارائه دهد;

(2) خدمات مشتری 24 ساعته آنلاین:خدمات مشتری ما دارای تجربه غنی در خدمات مشتری در خارج از کشور است و می تواند با مشتریان به زبان انگلیسی ارتباط برقرار کند تا اطمینان حاصل شود که کانال تماس شما با ما بدون مانع است.

7چرا ما رو انتخاب کردي ؟

(1) ما حداقل یک سال خدمات گارانتی محصول را برای تمام سفارشات مشتریان همکاری ارائه می دهیم، لطفاً برای جزئیات با خدمات مشتریان آنلاین ما مشورت کنید.

(2) تمام محصولات ما از روش های دقیق بازرسی کیفیت مانند آزمایش برق / بازرسی آینه قبل از ترک کارخانه،که تضمین می کند که نرخ معیوب ما کمتر از 0 کاهش می یابد.3 درصد

(3) اگر مشتری نیاز داشته باشد، ما می توانیم خدمات گواهینامه CE / ROHS و سایر خدمات گواهینامه را برای محصولات همکاری ارائه دهیم؛

(4) هرکدام از ماژول های LCD TFT مقدار کمی در انبار دارند. اگر به نمونه نیاز دارید، می توانید از خدمات مشتری ما درخواست کنید.ما می توانیم هزینه نمونه را به شما پس از همکاری با ما در مرحله بعدی برگردانیم..
