4.3 اینچ TFT NT35510 480*800 صفحه لمسی LCD کوچک برای دستگاه POS

توضیحات محصول

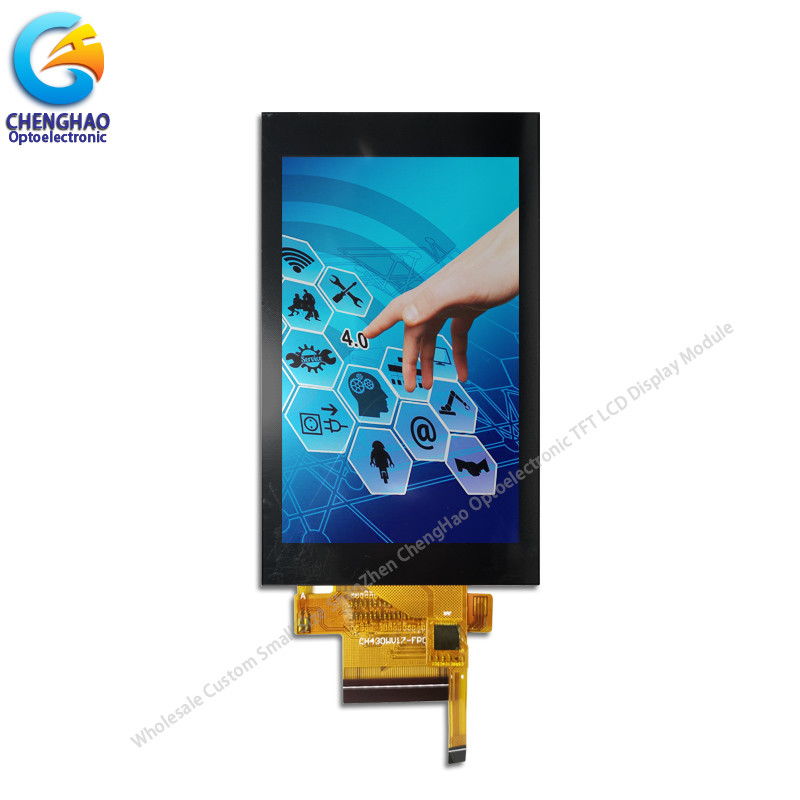

4.3 اینچ TFT NT35510 480*800 صفحه لمسی LCD کوچک برای دستگاه POS

4.3 اینچ صفحه نمایش لمسی TFT NT35510 480*800 صفحه نمایش LCD

1مشخصات

2شرح

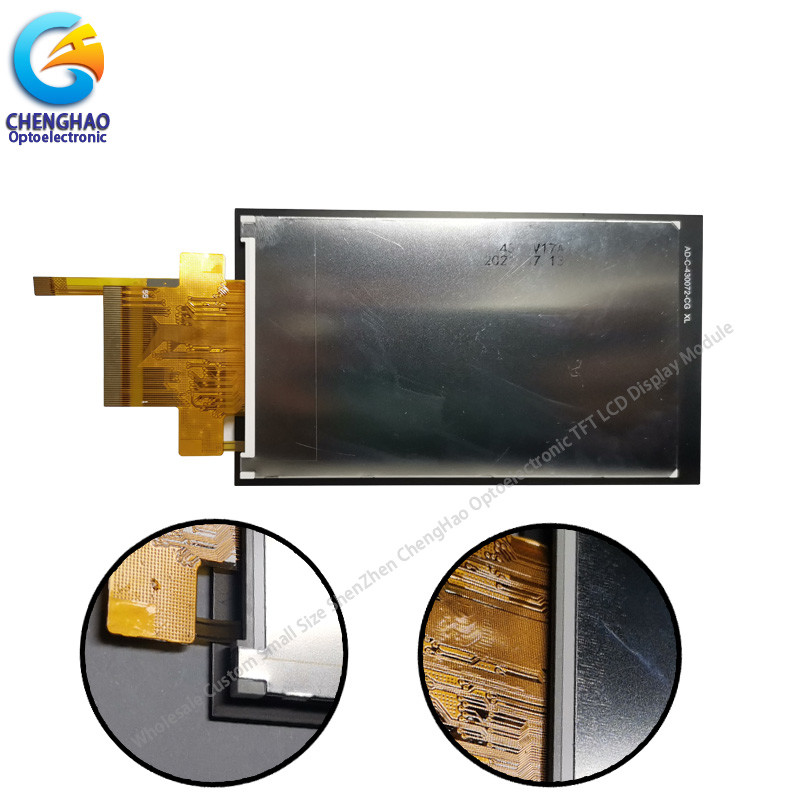

مدل CH430WV17A-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس (TFT) است که از سیلیکون آمورف TFT به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک روشنایی بالا، یک پنل لمسی ظرفیت و FPC.

این صفحه LCD TFT دارای یک منطقه نمایش فعال 4.3 (16: 9) اینچی با وضوح WVGA (480 پیکسل افقی با 800 پیکسل عمودی) است.

درایور مورد استفاده برای این پروژه NT35510 یا سازگار است و می تواند رنگ های 16M را با ورودی سیگنال 24 بیتی RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط RGB پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(1) نوع صفحه نمایش: TFT
(2) جهت مشاهده: همه
(3) IC درایو LCD: NT35510
(4) حالت قطبی کننده: IPS/ Transmissive/ NormalBlack
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCD:4.3 اینچ صفحه نمایش لمسی TFT NT35510 480*800 صفحه نمایش LCD
* شماره بخش: CH430WV17A-CT
* اندازه: 4.3 اينچ
* با پنل لمسی یا نه: بله
* نوع لمس: ظرفیت
* نوع صفحه نمایش: TFT
* رنگ های نمایش: 16.7M
* رزولوشن (پیکسل): 480x800 نقطه

* پیچ پیکسل: 0.117 ((W) × 0.117 ((H) mm
* جهت تماشای: تمام زاویه تماشای
* IC کنترل کننده: NT35510
* حالت نمایش: IPS/ Transmissive/ معمولا سیاه
* اندازه کلی: 66.26 ((W) × 113.9 ((H) × 3.35 ((T) mm
* TFT / CTP منطقه فعال: 56.16 ((W) × 93.6 ((H) mm

* روشنایی: 400 cd/m2
* کنتراست: 800:1
* نوع رابط: رابط 8-/16-/18-/24-bit80 سیستم
رابط SPI+16-/18-/24-bitRGB
MIPI DSI
* شماره پین: 20 پین
* فاصله پین: 0.5mm
* نوع اتصال: نوع اتصال
* ولتاژ ورودی: 3.3V
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
چراغ پشتی: LED 8 سفید در سریال
اگر=20mA، Vf=25.6
* طول عمر LED: 20000 ساعت

5درخواست

محصولات به طور گسترده ای در ارتباطات عمومی، لوازم خانگی، کنترل صنعتی، تجهیزات پزشکی، دستگاه های POS، ابزارها، مترها، ناوبری GPS، قاب های عکاسی دیجیتال، نت بوک ها،الکترونیک مالی، الکترونیک ارتباطی، الکترونیک مصرفی، دستگاه های اطلاعاتی، فرهنگ، آموزش، ورزش و سرگرمی و غیره.دستگاه کنترل دسترسی، دستگاه ذخیره سازی، واکی-تاکی، زنگ در ویدیو، ماشین یادگیری، دستگاه خواندن نقطه، ناوبری GPS و غیره.

6تضمین کیفیت محصولات

(۱) تامین کننده مواد خام با کیفیت بالا:
تضمین پس از فروش و تامین کننده پایدار بلند مدت، پانل LCD و Driver IC ساخته شده از مواد اولیه A-regulated.
(2) مواد دیگر:
از جمله قطب نماها، مواد فیلم پس نور، و غیره ما همچنین از مواد اولیه کاملا جدید A-مقرر استفاده می کنیم
(3)کنترل کیفیت دقیق:
از طریق نرخ تا 98.5٪، نرخ نقص آنلاین مشتری به پایین ترین 0.3٪.
بازرسی در FOG انجام می شود==>LCM==>LCM+RTP/CTP==> بازرسی آنلاین تولید ==> بازرسی Q.C==> آزمایش پیری 4 ساعت با بار در اتاق ویژه 60 °C (به عنوان گزینه ای) ==>OQC.
یک محصول باید قبل از ارسال 5 آزمایش را پشت سر بگذارد: بازرسی ورودی، 100٪ بازرسی آنلاین، بازرسی QC در محل، آزمایش پیری و بازرسی OQC، و غیره.

7سوالات عمومی

Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.

سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.

سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.

Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.

Q5: چه مدت زمان سرب شما برای تولید انبوه است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.

س6: چگونه می توان تحویل پایدار طولانی مدت را تضمین کرد؟
ج: اول، ما محصولاتی را توصیه می کنیم که می توانند برای مدت طولانی به مشتریان تحویل داده شوند، و دوم، ما تعداد زیادی از سهام را برای مدت طولانی پیش بینی می کنیم.

Q7: روش پرداخت شما برای تولید انبوه چیست؟
A: به طور کلی، پس از دریافت 50٪-100٪ سپرده از مشتریان، آنها شروع به آماده سازی مواد می کنند. تحویل حدود 5 روز کاری پس از دریافت پرداخت نهایی است.

س8: آیا شما کالاها را قبل از تحویل بازرسی می کنید؟
A: بله، ما بعد از 100٪ بازرسی کالا را ارسال می کنیم.

Q9: مدت گارانتی شما چقدر است؟
A: ما کیفیت را برای یک سال تضمین می کنیم.
