توضیحات محصول

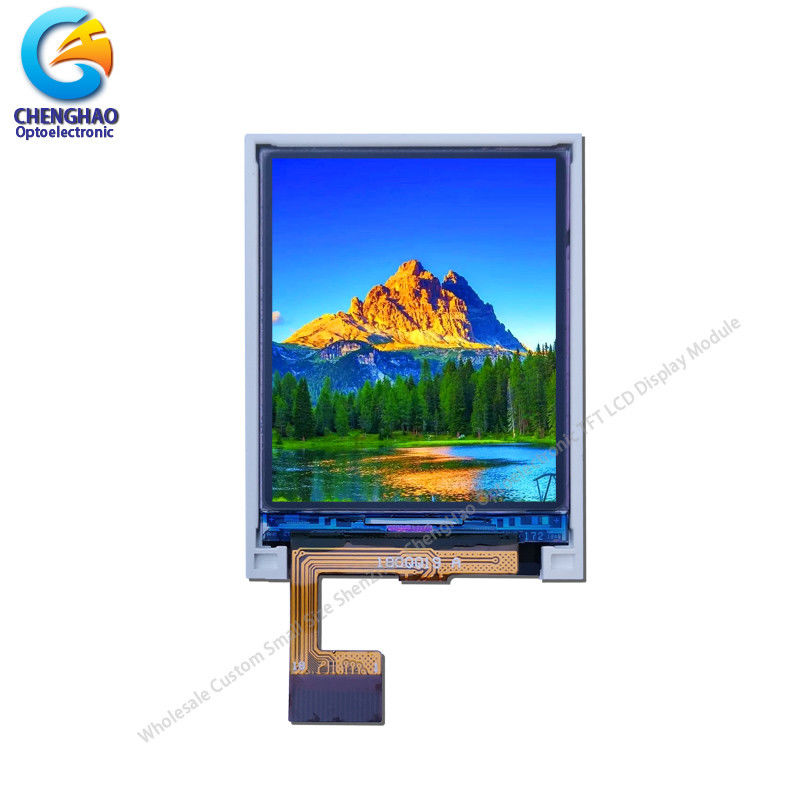

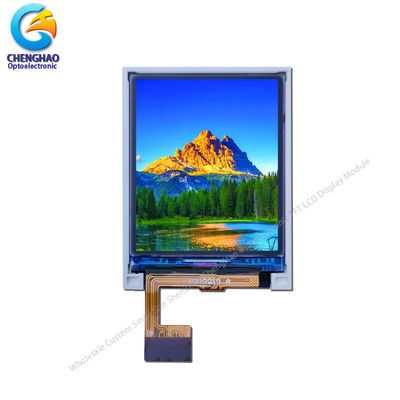

1.8 اینچ صفحه نمایش LCD کوچک TFT 128 * 160 با راننده IC ST7735S
1.8 اینچ صفحه نمایش کوچک TFT 128 * 160 رزولوشن ماژول LCD Tn با راننده IC ST7735S
1مشخصات
| مدل شماره |
CH180QQ19A |
| نوع ماژول |
1.77"TFT |
| حالت نمایش |
TN / Transmissive / معمولا سفید |
| تعداد نقاط |
128 ((RGB) × 160 |
| جهت مشاهده |
ساعت 6 |
| اندازه ماژول |
34.7 ((W) ×46.7 ((H) ×2.3 ((T) mm |
| منطقه فعال TFT |
28.032 ((W) × 35.04 ((H) mm |
| ارتفاع TFT Dot |
0.219 ((W) × 0.219 ((H) mm |
| رابط |
4 خط SPI
رابط سیستم 8 بیتی 8080 سری |
| نوع روشنایی |
لامپ LED سفید |
| آرایه فیلتر رنگی |
نوار عمودی RGB |
2شرح

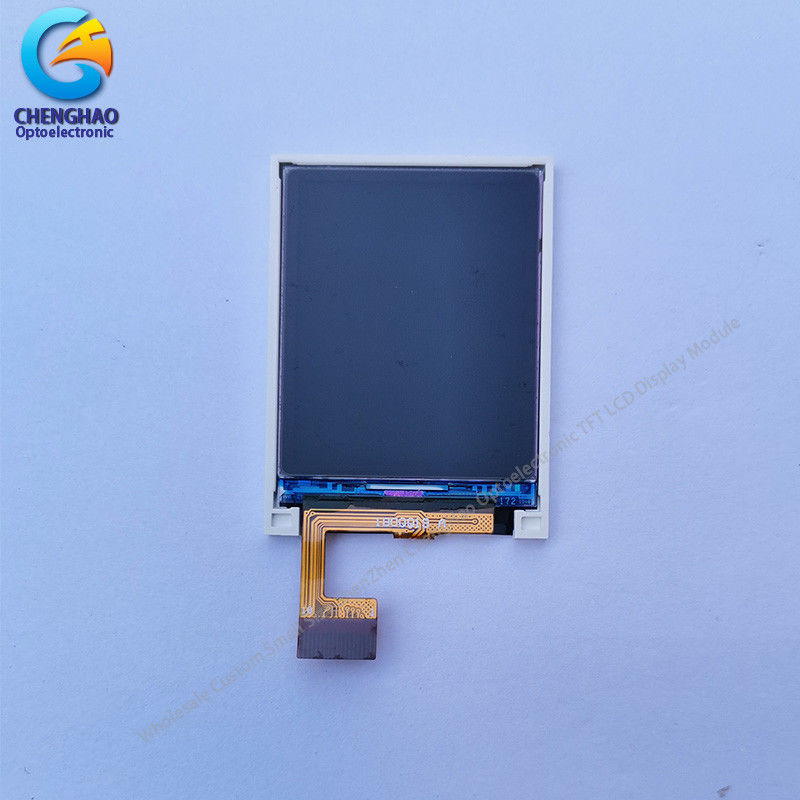

مدل CH180QQ19A ChengHao یک ترانزیستور فلمی نازک (TFT) کریستال مایع است
نمایشگر (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند. این مدل از یک TFT تشکیل شده است
پانل ال سی دی، یک آی سی راننده، یک چراغ 250 cd / m2، و FPC.
این صفحه LCD TFT دارای یک منطقه نمایش فعال 1.8 اینچ قطر اندازه گیری شده با 128 ((RGB) * 160 (افق 128
-تال با 160 پیکسل عمودی)
درایور مورد استفاده برای این پروژه ST7735S است و می تواند رنگ های 65K را با ورودی سیگنال RGB نشان دهد.

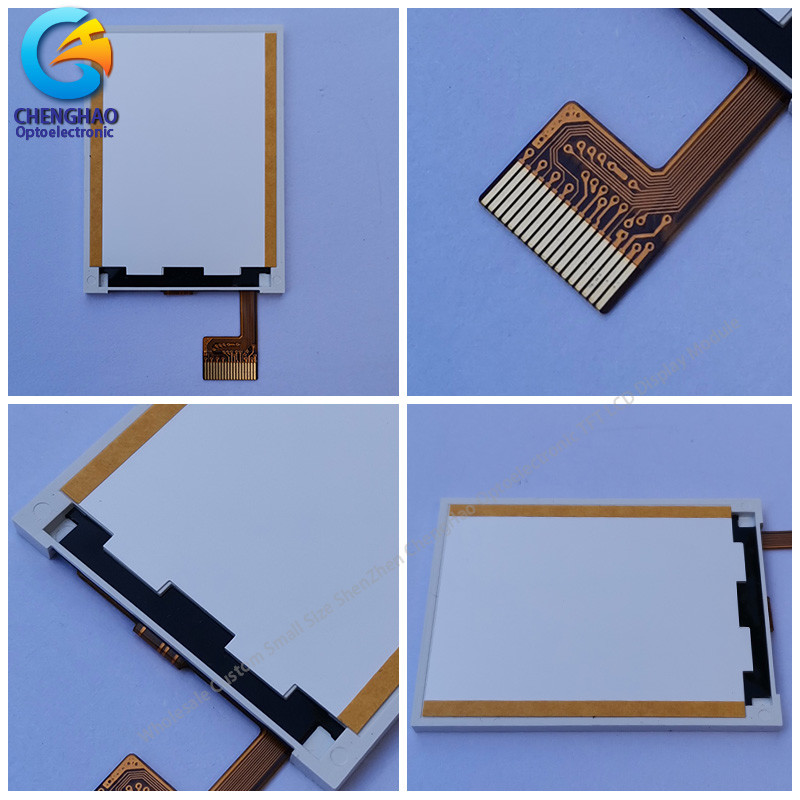

راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای راننده نمایش نصب شده است.
ماژول پشتیبانی 4line SPI 8-bit8080-series سیستم رابط رابط.
علاوه بر این، FPC همچنین می تواند با توجه به الزامات مشتری سفارشی، مانند اصلاح پشت
ساختار نور، تعریف رابط و غیره
مطابق با مقررات RoHS و بدون هالوجن.
3. نقشه ها
يادداشت:
(1) نوع صفحه نمایش: TFT 1.8 اینچ
(2) جهت مشاهده: ساعت 6
(3) IC درایو LCD: ST7735S
(4) حالت قطب کش: انتقال دهنده / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4درخواست
محصولات به طور گسترده ای در ارتباطات عمومی، لوازم خانگی، کنترل صنعتی، تجهیزات پزشکی استفاده می شود
دستگاه های POS، ابزارها، مترها، ناوبری GPS، قاب های عکاسی دیجیتال، نت بوک ها، الکترونیک مالی،
الکترونیک ارتباطی، الکترونیک مصرفی، تجهیزات اطلاعاتی، فرهنگ، آموزش، ورزش و ورزش
دستگاه حضور، دستگاه اثر انگشت، دستگاه کنترل دسترسی، دستگاه ذخیره سازی،
وکی تاکی، زنگ در ویدئو، ماشین یادگیری، دستگاه خواندن نقطه، ناوبری GPS و غیره.
5خدمات ما
(1) خط تولید کاملا / نیمه خودکار بهترین کیفیت را تضمین می کند.
(2) طراحی سفارشی، می تواند به طور خاص نیازهای شما را برآورده کند.
(3) تحویل سریع، حدود 20 روز برای زمان تحویل
(4) نمونه ها در صورت درخواست در دسترس هستند؛ سفارشات MOQ کوچک می توانند مورد مذاکره قرار گیرند.
(5) ارائه بهترین خدمات قبل از فروش و پس از فروش به شما.
6سوالات عمومی
سوال: روش پرداخت؟
A: T / T، Paypal و اتحادیه غربی و غیره.
برای نمونه ها: پیش پرداخت.
برای تولید انبوه: ۵۰ درصد پیش پرداخت و ۵۰ درصد باقیمانده قبل از حمل.
سوال: زمان تحویل محصولات چقدر است؟
A: نمونه های موجود در انبار در عرض 3 روز پس از پرداخت ارسال خواهد شد.
دو تا چهار هفته برای تولید انبوه
س: مدت گارانتی چقدر است؟
A: به طور کلی دوره ی گارانتی یک سال است. بستگی به محصولات مختلف دارد.
سوال: مقدار محصول چه مقدار است؟
A: محصول مختلف دارای MOQ های مختلف است، لطفا برای اطلاعات دقیق با فروش ما تماس بگیرید.
س: خدمات پس از فروش شما چیست؟
A: اگر مشکلی وجود داشته باشد، شما در عرض 24 ساعت پاسخ ما را دریافت خواهید کرد. راه حل بلافاصله توسط تیم فنی حرفه ای ما ارائه می شود.
س: آیا می توانید خدمات OEM را ارائه دهید؟
A: بله، ما می توانیم هر دو خدمات OEM و ODM را ارائه دهیم، می توانیم محصولات را مطابق با نقشه هایی که ارائه می دهید سفارشی کنیم
س: چگونه می توانم به کیفیت محصول شما اعتماد کنم؟
A: شرکت پیشرفته بازرسی ورودی، تست آنلاین و تجهیزات تست قابلیت اطمینان و سیستم، محصولات شرکت از طریق آزمایش ROHS، CE
