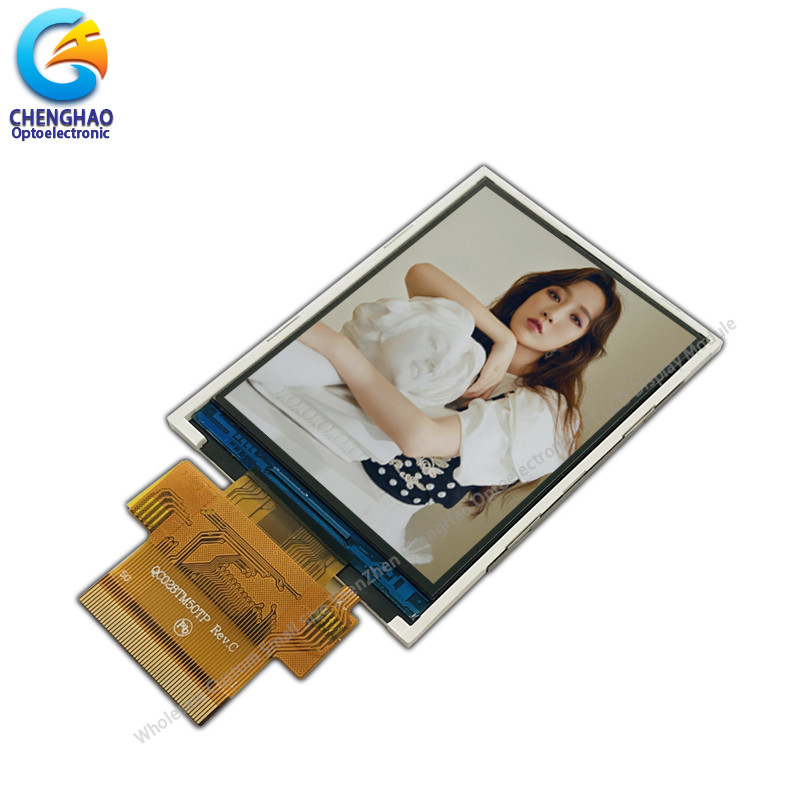

ILI9341V IC 2.8 اینچ صفحه نمایش LCD کوچک 240*320 ماژول TFT

توضیحات محصول

ILI9341V IC 2.8 اینچ صفحه نمایش LCD کوچک 240*320 ماژول TFT

1مشخصات صفحه نمایش LCD کوچک

2توضیحات صفحه نمایش LCD کوچک

مدل CH280QV07A نمایشگر ChengHao یک نمایشگر کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.
- این صفحه LCD TFT دارای یک صفحه نمایش فعال 2.8 اینچی است که به صورت قطری اندازه گیری شده و دارای 240 پیکسل افقی و 320 پیکسل عمودی است.درایور مورد استفاده برای این پروژه ILI9341V است و می تواند رنگ های 65K/262K را با Rورودی سیگنال.GB. درایور بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است. از رابط RGB پشتیبانی می کند.
- علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار نور پس زمینه و CTP، تعریف رابط و غیره سفارشی شود.
-تطابق با رو اچ اس و بدون هالوجن

3ویژگی های صفحه نمایش LCD کوچک

* رابط (اختیاری):

4 خط SPI/3 خط SPI

8/9/16/18bit MCU

SPI + 6/16/18bit RGB
می تواند طراحی شده به عنوان مشتریان نیاز. ((از جمله شکل و اندازه FPC می تواند سفارشی)

* آبی:

4 LED (4*LED در موازی) IBL= 60mA، VBL= 3.2 V؛
می تواند به عنوان الزامات طراحی شود.

* ابعاد طرح LCM:

50.0 ((H) * 469.2 ((V) * 2.45 ((T) mm
مي تونه به صورت مورد نياز تخصيص بشه

* پنل لمسی
این مدل دارای صفحه لمسی نیست، پنل لمسی می تواند به عنوان الزامات سفارشی شود.

*درجه حرارت

کار: -10 ~ 60

ذخیره سازی: -20 ~ 70

* وزن: TBD g

ما همچنین چندین محصول MP دیگر با پیکربندی مشابه داریم،

اما با تفاوتصفحه نمایش ظرفیت و لمسی&رابطنقشه پین و شکل FPC و ابعاد طرحروشناییضخامتو غیره

لطفا با ما تماس بگیرید تا برگه اطلاعات را برای بررسی خود ارائه دهید.

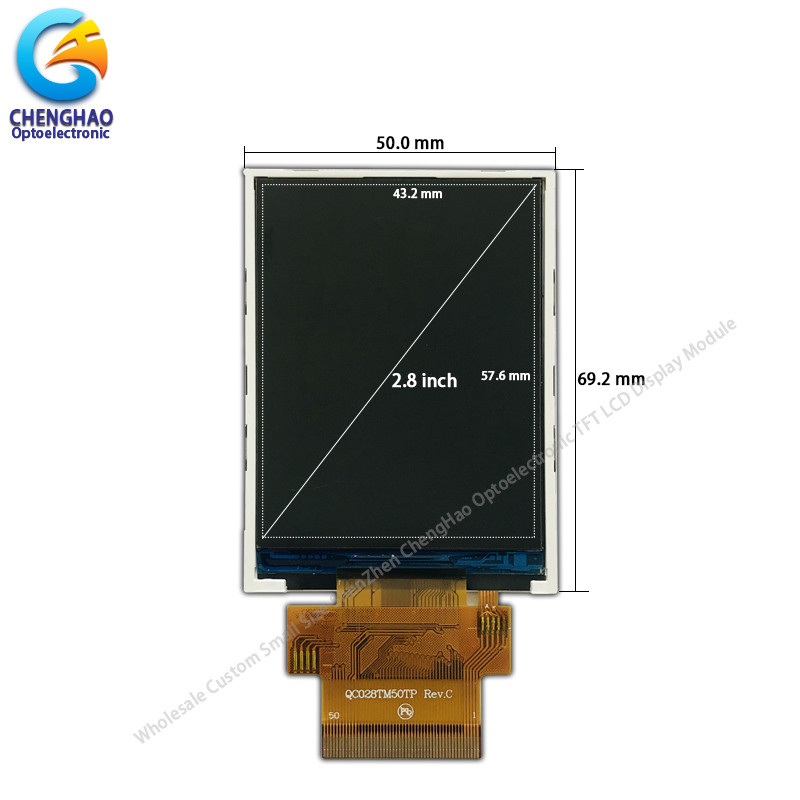

4. نقشه های صفحه نمایش LCD کوچک

يادداشت:
(1) نوع صفحه نمایش: 2.8 " TFT
(2) جهت تماشای: 6:00
(3) IC درایو LCD: ILI9341V
(4) حالت قطبی کننده: انتقال دهنده / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

5استفاده از صفحه نمایش های کوچک ال سی دی
2.8 اینچ صفحه نمایش LCD کوچک، به طور گسترده ای در پزشکی، ارتباطات، ابزار و سایر برنامه های کاربردی استفاده می شود.

6خدمات ما

1.ما یک سال خدمات تضمین پس از فروش محصول را به تمام مشتریانی که محصولات ما را خریداری می کنند، ارائه می دهیم.
2برای هر گونه مشکلات فنی که توسط مشتریان در فرآیند تست یا استفاده از محصولات ما مواجه می شوند،تیم فنی ما در هر زمان خدمات پشتیبانی فنی از راه دور را به مشتریان ارائه می دهد..
3ما یک تامین کننده کارخانه ای با گواهینامه ایزو هستیم. محصولات ما در فروش قبل از حمل و نقل از بازرسی و آزمایش کیفیت سختگیرانه رنج برده اند و همچنین گواهینامه CE / ROHS را گذراندند.
4ما یک تیم خدمات پس از فروش حرفه ای داریم که می تواند تضمین قوی و خدمات فنی لجستیکی را برای سفارشات شما فراهم کند.
5. تعویض ظرف 30 روز پس از ارسال محصولات از ما به دلیل مشکلات محصولات.
6ما همکاری طولانی با بسیاری از شرکت های حمل و نقل داریم و حجم صادرات ما بزرگ است. شرکت های حمل و نقل می توانند به ما تخفیف خوبی ارائه دهند.
7تمام کالا ها قبل از ارسال بازرسي و آزمايش خواهند شد
8. رضایت مشتری برای ما مهم است. اگر شما هر گونه مشکل یا سوال در مورد معامله ما دارید. لطفا با ما از طریق ایمیل تماس بگیرید. در عرض 24 ساعت پاسخ داده خواهد شد.

7چرا ما رو انتخاب کردي ؟

محصولات با کیفیت بالا آن را قادر به ایجاد یک رابطه طولانی مدت با شرکت های مشهور جهان در صنایع

(1) قیمت رقابتی
کارخانه های متعلق به خود قیمت های پایین تری و تضمین کیفیت بهتری را ارائه می دهند.
(2) قدرت فنی قوی
ما یک تامین کننده برتر متخصص در تولید صفحه نمایش های رنگی ال سی دی هستیم. ما یک تیم فنی با تجربه غنی در تحقیق و توسعه محصول داریم.و می تواند مشتریان را در هر زمان با پشتیبانی فنی حرفه ای و خدمات مشاوره سفارشی ارائه دهد، که برای مشتریان همکاری با نیازهای ویژه پروژه بسیار مهم است.
(3) شرکای بلند مدت
محصولات به بیش از 40 کشور فروخته می شوند، بنابراین از Chenghao Optoelectronic شما می توانید وعده تامین پایدارتر را دریافت کنید؛
(4) خدمات حرفه ای
ما یک تیم حرفه ای پس از فروش داریم که می تواند خدمات مشاوره پس از فروش را 24 ساعت در روز به شما ارائه دهد. در عین حال، اگر در فرآیند استفاده از محصولات ما مشکلی داشته باشید،ميتوني به ما بازخورد بدي، و مهندسان فنی ما در هر زمان خدمات مشاوره از راه دور آنلاین را به شما ارائه می دهند.
(5) کیفیت باید تضمین شود
تمام پنل ها 100 درصد کاملا جدید هستند، بدون پنل های جعلی. تمام بسته ها برچسب و شماره سریال برای مشاهده آسان توسط مشتریان دارند.

8سوالات عمومی

1روش تحویل شما چيه؟

DHL, UPS, FedEx, TNT

2حالت محصولاتتون چطوره؟
کاملاً جديده، بسته اصلي

3زمان گارانتی شما چقدره؟

یک سال

4چه مدت پرداختي قبول مي کنيد؟

T/T، PAYPAL و غیره

5محصولات شما چه گواهیاتی دریافت می کنند؟

روش سازگار.

6تا چه مدت مي تونيد محصولات درجه صنعتي رو تامين کنيد؟

حداقل 3 تا 5 سال

7مقدار تولیدات شما چقدر است؟

یک عدد
