توضیحات محصول

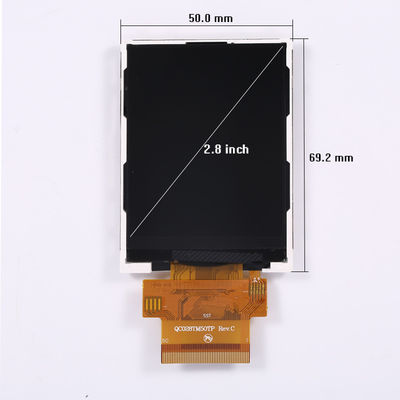

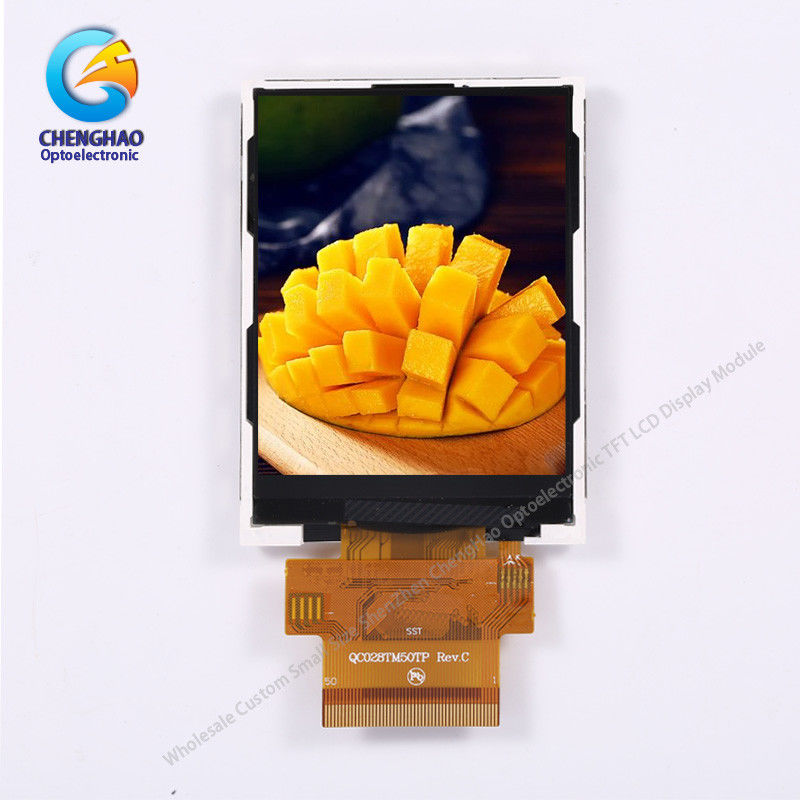

صفحه نمایش LCD کوچک 2.8 اینچی TFT با IC ILI9341V
2.8 اینچ صفحه نمایش LCD کوچک 300cd / M2 ماژول Tn Tft با ILI9341V Drive IC
1مشخصات صفحه نمایش LCD کوچک
| نام محصول |
صفحه نمایش کوچک LCD |
| مدل شماره |
CH280QV07B |
| نوع ماژول |
2.8"TFT |
| حالت نمایش |
TN/Transmissive/به طور معمول سفید |
| تعداد نقاط |
240*3 ((RGB) *320 |
| جهت مشاهده |
ساعت 6 |

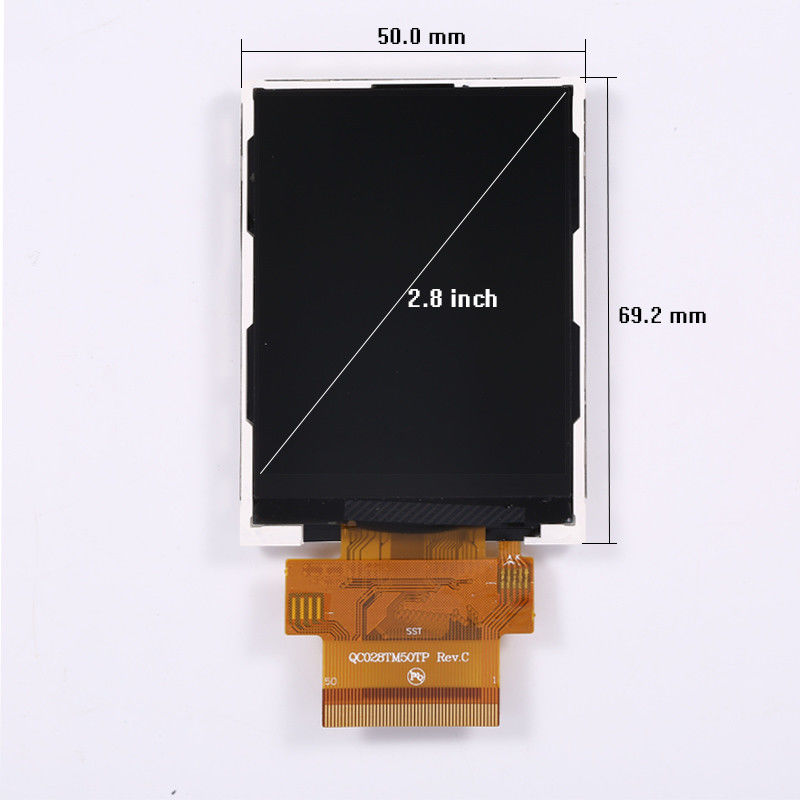

| اندازه ماژول |
50.0 ((W) * 69.2 ((H) * 2.54 ((T) mm |
| IC درایو |
ILI9341V |
| منطقه فعال TFT |
43.2 ((W) * 57.6 ((H) mm |
2.توضیحات صفحه نمایش LCD کوچک

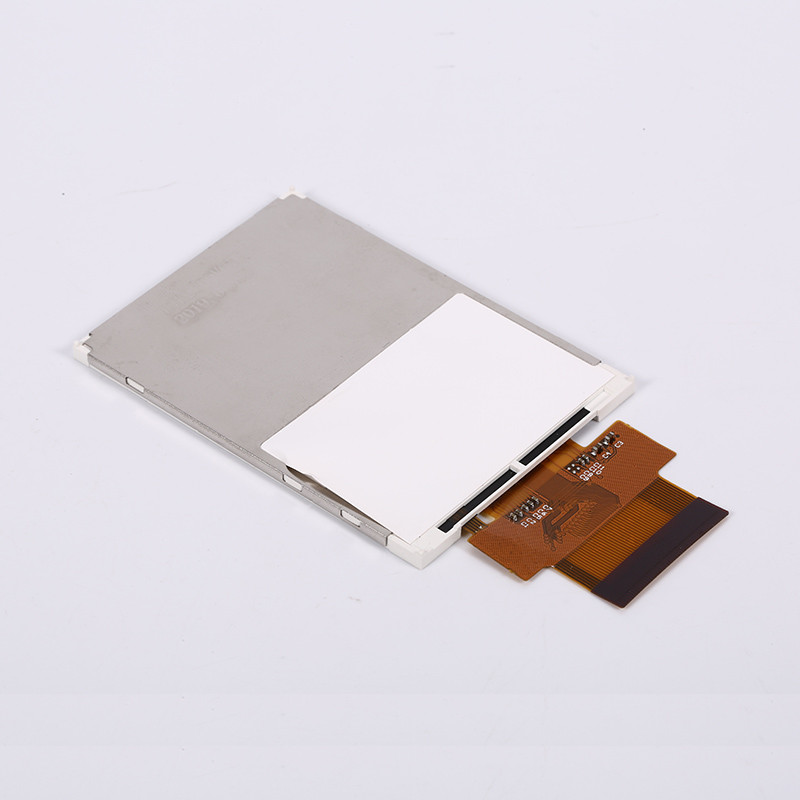

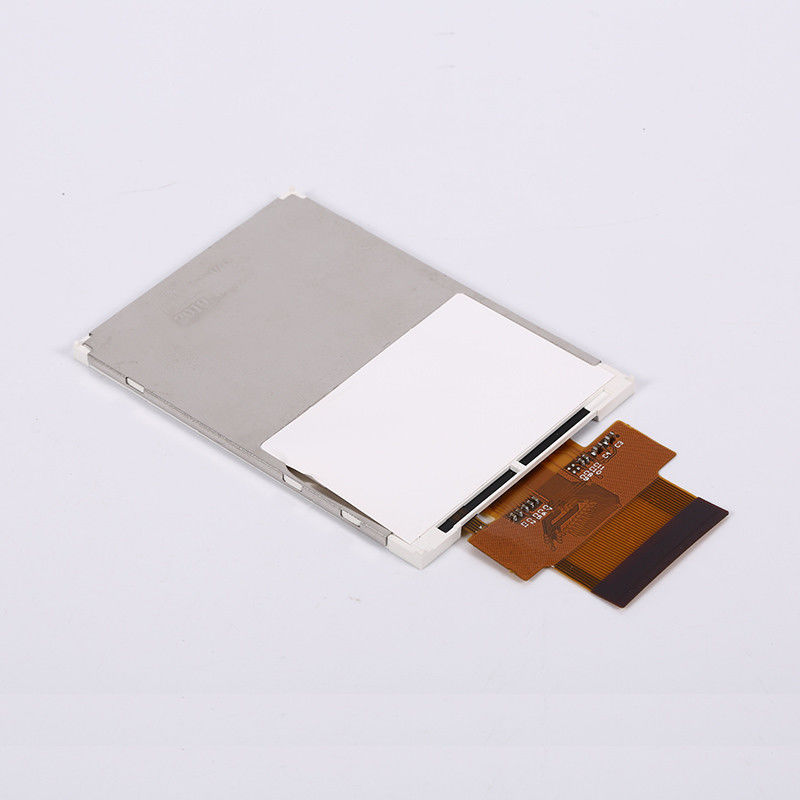

مدل CH280QV07B نمایشگر ChengHao یک تراژستور فیلم نازک متریکس فعال رنگی (TFT) است(LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند. این مدل از یک پانل LCD TFT تشکیل شده است،یک آی سی راننده، یک چراغ پشتی و FPC.این صفحه LCD TFT دارای یک 2.8 اینچ (اسکرین عمودی) منطقه نمایش فعال به طور قطری اندازه گیری شده با 240 * 3 ((RGB)) * 320 قطعنامه. درایور مورد استفاده برای این پروژه ILI9341V یا
سازگار است و می تواند رنگ های 65K / 262K را با سیگنال RGB نشان دهد راننده بر روی شیشه نصب شده است و اتصال از طریق FPC شامل اجزای برای رانندهماژول نمایش
علاوه بر این، تمام ماژول های LCD معمولی ما می توانند با پنل های لمسی مجهز شوند.این روش ها به نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط، و غیره می پردازند.مطابق با مقررات RoHS و بدون هالوجن.
3.جزئیات سریع از صفحه نمایش LCD کوچک
نام مدل:CH280QV07B
قطعنامه:240* ((RGB) * 320
اندازه مدل50*00*69.20*24mm
منطقه نمایش(W*H): 43.20*57.60 میلی متر
رنگ: 65k/262k
حالت نمایش: به طور معمول سفید TN، قابل انتقال
نگاه کردن6:00
ارتباط: کانکتور
شماره پین: 50
رابط: 4line SPI/3line SPI 8/9/16/18bit MCU رابط SPI + 6/16/18bit رابط RGB
IC درایو ال سی دی: ILI9341V
حالت قطبی کننده: انتقال دهنده / مثبت
توصيه کنتاکتور: FH19S-50S-0.5SH
دمای عملیاتی: -20 ~ 70
دمای ذخیره سازی: -30 ~ 80
تحمل غیر نشانگر: ± 0.20
الزامات حفاظت از محیط زیست: ROHS
4مزایای صفحه نمایش کوچک LCD
۱) خدمت ما
فقط TFT / فقط پنل لمسی / ماژول نمایش لمسی را تامین کنید
سفارشی: لوگو، دکمه لمس، چاپ ابریشم، عینک پوشش آینه، شکل / سوراخ
ضد درخشش / ضد انگشت / ضد انعکاس / ضد آب / دستکش لمس در دسترس
IPS یا صفحه نمایش ساعت 12
صفحه لمسی استاندارد 3.5-65 اینچی با EETI ILITEK پشتیبانی از رابط I2C / USB / RS232 در دسترس است ، تحویل سریع
(2) زمان پیشرو
نمونه (1-30 PCS) بلافاصله
۳۱-۱۰۰ پی سی اس یک هفته
۱۰۱- ۵۰۰ PCS ۱- ۲ هفته
501---1000 PCS 2--5 هفته
1001-5000 PCS 3-5 هفته
5000 PCS 5 تا 7 هفته
5استفاده از صفحه نمایش LCD کوچک
6در مورد سوالات
س: آیا می توانیم محصول را سفارشی کنیم؟ چه هزینه ای در آن گنجانده می شود؟
A: محصول می تواند سفارشی شود، اما ماژول LCD TFT دارای هزینه ابزار مختلف است، که شامل FPC، صفحه لمسی، Backlight،
بیزل و غیره.
سوال: روش تحویل شما چیست؟
A:EXW ShenZhen توسط DHL / UPS / FEDEX / TNT ، یا کالا را به انتقال دهنده HK ارسال کنید.
سوال: چگونه کیفیت محصولات را کنترل کنیم؟
A: شرکت دارای یک تیم کیفیت حرفه ای است، و تمام محصولات قبل از ارسال 100٪ بررسی می شوند.
س: مدت گارانتی و سرویس محصول چقدر است؟
A: به طور کلی دوره ی گارانتی یک سال است. بستگی به محصولات مختلف دارد.
ما تضمین می کنیم که محصولات ما از نقص های سازنده پاک هستند. مسئولیت تحت این ضمانت محدود به تعویض هر گونه
محصولی که در حالت استفاده عادی معیوب شناخته شده است.
س: چه گواهیاتی می تواند ارائه دهد؟
ج: محصولات با گواهینامه RoHS، CE، SGS.
س: آیا می توانید نقشه های محصول و گزارش های آزمایش را ارائه دهید؟
A: با توجه به نیازهای مشتری، شرکت ما می تواند اطلاعات مربوط به محصول و گزارش های آزمایش را ارائه دهد.
سوال: مشخصات محصول به زبان چینی یا انگلیسی است؟
A: نسخه مشخصات محصول به زبان انگلیسی است.
سوال: حداقل مقدار سفارش چقدر است؟
A: تمام محصولات ما نیاز به MOQ دارند، لطفا برای اطلاعات دقیق با فروشنده ما تماس بگیرید.
