توضیحات محصول
صفحه لمسی با وضوح بالا 3.95 اینچی
مسیر 480x800 پیکسل
دسته بندی محصول شرکت
CHENGHAO OPTOELECTRONIC TFT Display یک تامین کننده حرفه ای صفحه نمایش LCD رنگی است که به مشتریان خدمات سفارشی برای انواع صفحه نمایش های LCD رنگی کوچک بین 1.1 ~ 10.1 اینچ ارائه می دهد.دسته های محصولی که ما ارائه می دهیم عبارتند از:: صفحه نمایش tft 1.1 اینچ، صفحه نمایش tft 1.14 اینچ، صفحه نمایش tft 1.44 اینچ، صفحه نمایش tft 1.47 اینچ، صفحه نمایش tft 1.5 اینچ، صفحه نمایش tft 1.54 اینچ، 1.صفحه نمایش tft 77 اینچی، صفحه نمایش tft 1.8 اینچ، صفحه نمایش tft 2.0 اینچ، صفحه نمایش tft 2.1 اینچ، صفحه نمایش tft 2.2 اینچ، صفحه نمایش tft 2.31 اینچ، صفحه نمایش tft 2.4 اینچ، 2.صفحه نمایش 8 اینچ tft، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft 3.2 اینچ، صفحه نمایش tft 3.5 اینچ، صفحه نمایش tft 3.9 اینچ، صفحه نمایش tft 3.95 اینچ، صفحه نمایش tft 3.97 اینچ، 4.صفحه نمایش tft 0 اینچ، صفحه نمایش tft 4.3 اینچ ، صفحه نمایش tft 4.41 اینچ ، صفحه نمایش tft 4.5 اینچ ، صفحه نمایش tft 5.0 اینچ ، صفحه نمایش tft 5.5 اینچ ، صفحه نمایش tft 6.0 اینچ ،صفحه نمایش 8 اینچ tft، صفحه نمایش tft 7.0 اینچ، صفحه نمایش tft 8.0 اینچ، صفحه نمایش tft 9.0 اینچ، صفحه نمایش tft 10.1 اینچ.
1مشخصات صفحه لمسی LCD کوچک
| ماده |
ارزش های استاندارد |
واحد ها |
| نوع LCD |
3.97"TFT |
... |
| ترتیب نقاط |
480 ((RGB) × 800 |
نقطه ها |
| آرایه فیلتر رنگی |
نوار عمودی RGB |
... |
| حالت نمایش |
IPS/ Transmissive/ معمولا سیاه |
... |
| جهت مشاهده |
همه |
... |
| IC TFTDriver |
ST7701S |
... |
| نوع CTP |
G+F+F |
... |
| درمان سطح |
6H |
... |
| IC راننده CTP |
GT911 |
... |
| اندازه ماژول |
61.0 ((W) × 102.0 ((H) × 3.7 ((T) |
mm |
| منطقه فعال TFT/CTPA |
51.84 ((W) × 86.4 ((H) |
mm |
| دپچ |
0.108 ((W) × 0.108 ((H) |
mm |
| رابط |
2-lane_MIPI DSI |
... |
| دمای کار |
-20~+70 |
°C |
| دمای ذخیره سازی |
-30 ~ +80 |
°C |
| چراغ پشت |
8 LED سفید در سریال |
... |
| وزن |
TBD |
g |
2. جزئیات سریع از صفحه لمسی LCD کوچک
(1) یادداشت های TFT
- نوع صفحه نمایش: 3.97"TFT/IPS
- جهت تماشای: همه
- IC LCD DRIVE: ST7701S
- حالت قطبی کننده: انتقال دهنده / منفی
- زمان کار: -20°C~+70°C
- زمان نگهداری: -30°C ~ +80°C
- تحمل غیر نشانگر: ±0.20
- توصيه کنتاکتور: AXE 530124
- الزامات حفاظت از محیط زیست: RoHS
(2) یادداشت های CTP
- LENS+ITO فیلم+FPC+ چسب:
- فیلم ITO: 0.45mm
- شیشه لنز: 1.1mm
- IC: GT911
- ولتاژ کار: 2.8V ~ 3.3V
- انتقال: ≥87%
- سختي پوشش: 6H
- دمای کار: -20~70°C، ≤ 90% RH
- دمای ذخیره سازی: -30~80°C، ≤ 90% RH
3توضیحات صفحه لمسی LCD کوچک

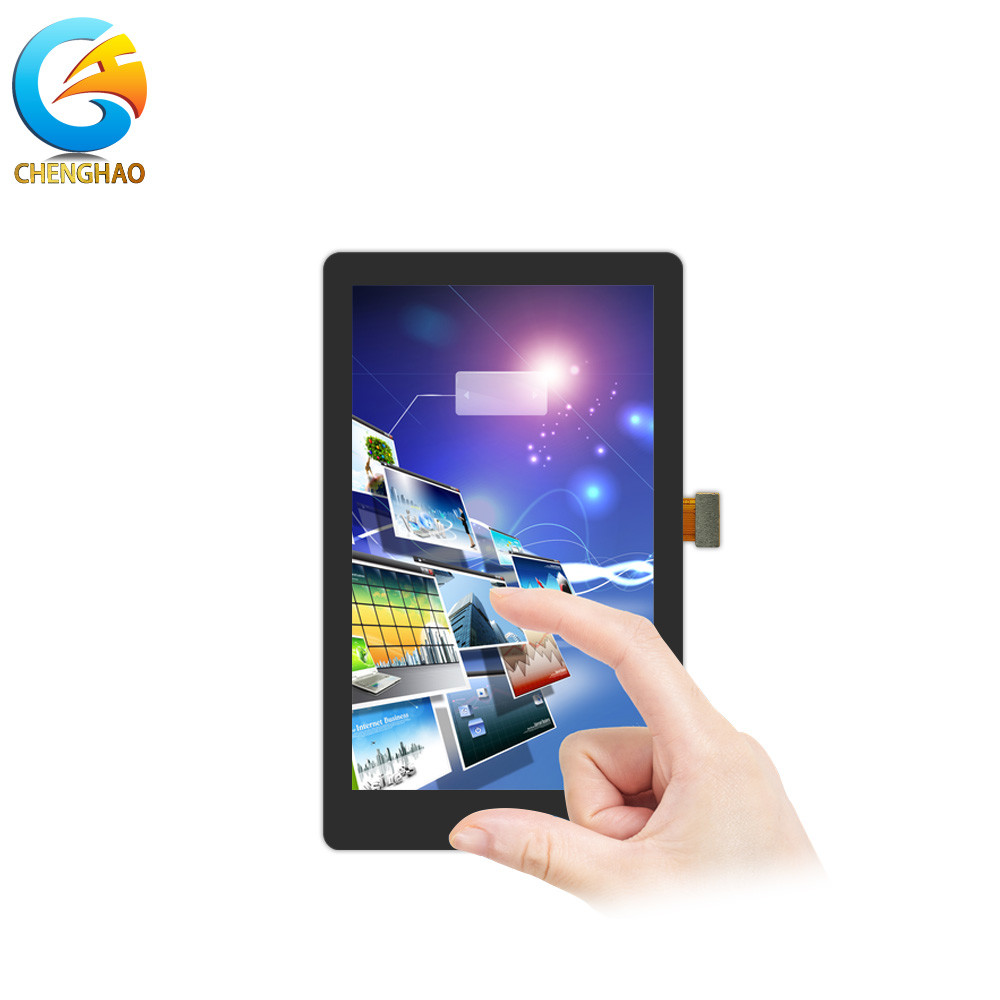

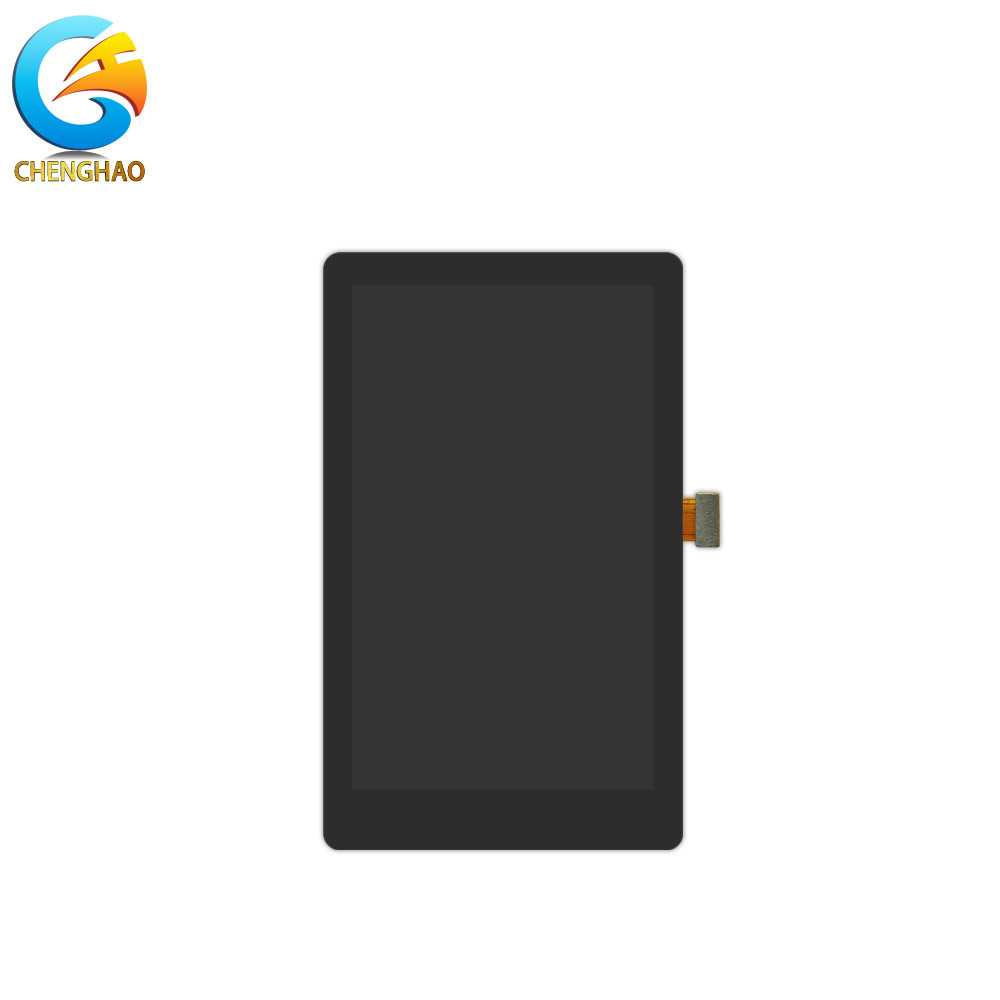

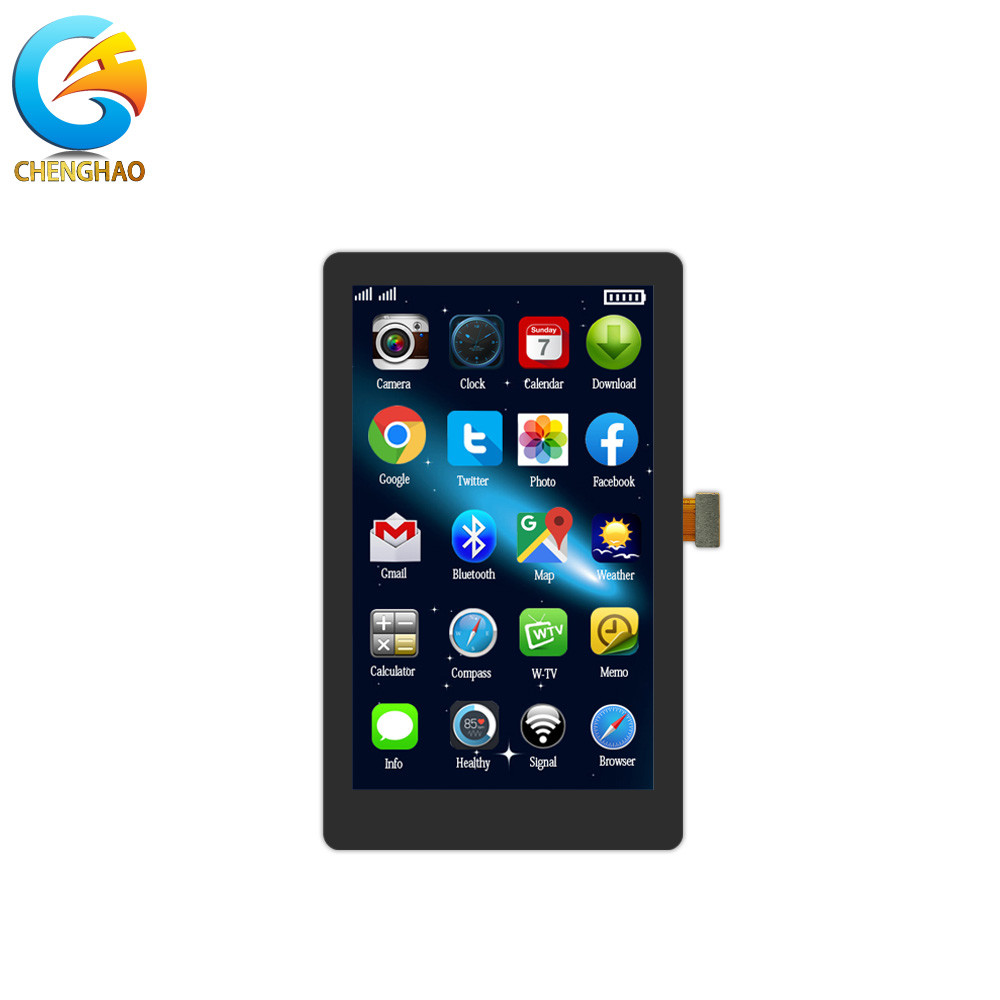

مدل CH400WV13A-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک روشنایی بالا، یک پنل لمسی ظرفیت و FPC.
این صفحه LCD TFT دارای 3.97 (16: 9) اینچ منطقه نمایش فعال به صورت قطری با وضوح WVGA (480 پیکسل افقی با 800 پیکسل عمودی) است.

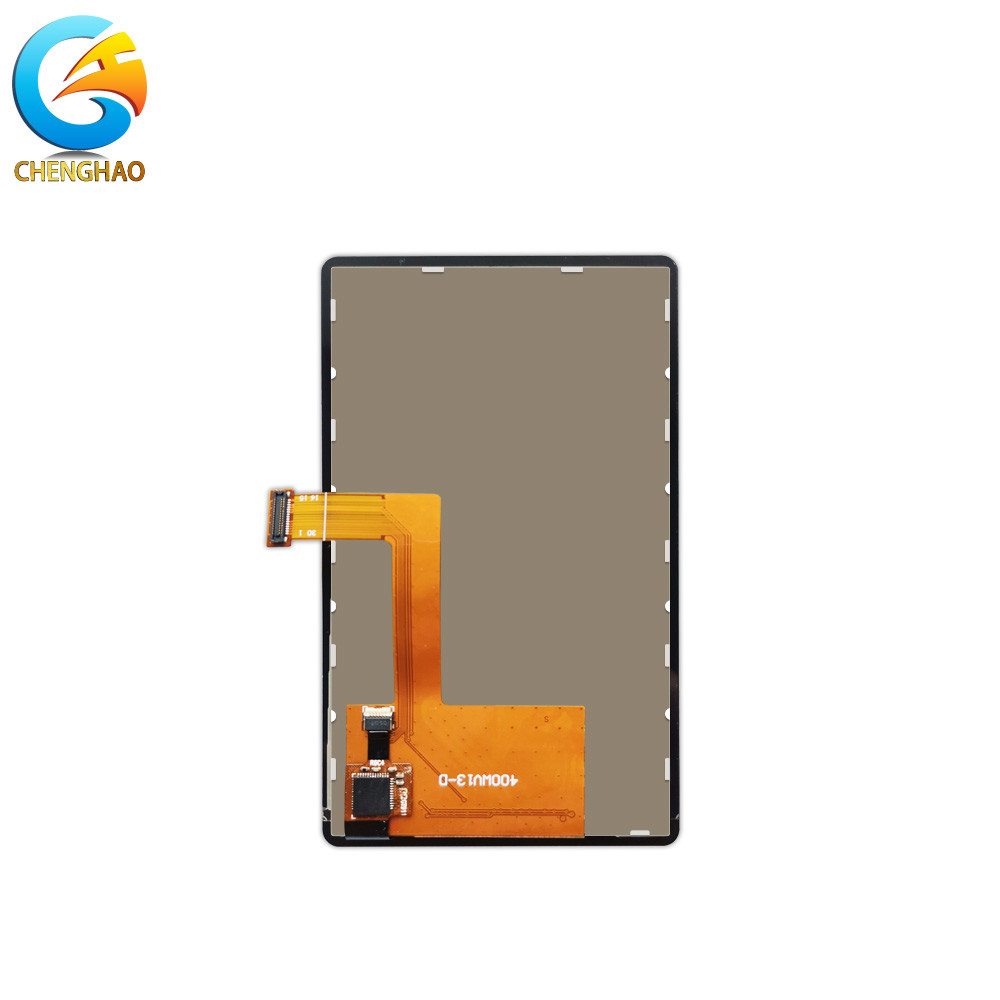

درایور مورد استفاده برای این پروژه ST7701S است و می تواند رنگ های 16M را با ورودی سیگنال RGB 24 بیتی نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط RGB پشتیبانی کنید.
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
4لنز ویژگی صفحه لمسی LCD کوچک
- شکل: نامنظم و سوراخ
- رنگ: چاپ ابریشم، لوگو
- مواد شیشه ای: شیشه، PMMA
- درمان: AG، AR، AF، ضد انفجار
- ضخامت: 0.55 ميلي متر0.7ميلي متر1.0mm، 1.1mm، 1.8mm، 2.omm،3.0mm، 4.0mm، 5.0mm، 6.0mm
5. سفارشی سازی صفحه لمسی LCD کوچک
Chenghao Optoelectronic مشتریان را با انواع مختلف خدمات سفارشی، از جمله خدمات سفارشی ماژول، خدمات سفارشی بسته بندی،خدمات سفارشی سازی حمل و نقل.
1.تخصيص ماژول
خدمات سفارشی ما شامل موارد زیر است:
(1) FPC: ما می توانیم شکل و ساختار FPC را با توجه به نیازهای پروژه مشتری طراحی مجدد کنیم تا بتواند به طور کامل با تجهیزات نصب شده متناسب باشد.
(2) طراحی پس نور: ما می توانیم به مشتریان قطعات پس نور را با حداکثر روشنایی 2800 cd / m2 Luminance ارائه دهیم.مشتریان می توانند روشنایی مناسب را با توجه به نیازهای واقعی خود انتخاب کنند;
(3) سفارشی سازی رابط ماژول: ماژول نمایش ما می تواند نوع رابط را مطابق با نیازهای مشتری تعریف کند. انواع رابط پشتیبانی شده شامل SPI، MCU، RGB، MIPI، LVDS، HDMI و غیره است.
(4) برای مشتریانی که نیاز به تعامل لمسی دارند، ما دو راه حل لمسی را ارائه می دهیم، یعنی راه حل های لمسی ظرفیت و راه حل های لمسی مقاوم.هسته ی راه حل لمسی ظرفیت دار طراحی یک پوشش شیشه ای لمسی است که از نظر ضخامت شیشه با تجهیزات کاربردی مطابقت داشته باشد.، سختی، شکل و غیره با توجه به الزامات مشتری.
(5) سفارشی سازی عملکرد: ما می توانیم یک ماژول نمایش را طراحی کنیم که مطابق با سناریوی کاربردی واقعی مشتری برآورده شود. این ماژول ها معمولاً یک یا چند برجسته دارند،مثل Sunlight Readable، ضد درخشش صفحه نمایش، زاویه دید آزاد، دمای وسیع، وضوح بالا، تعامل انسان و کامپیوتر و غیره
2بسته بندی سفارشی: اگر مشتری به آن نیاز دارد، ما می توانیم بسته بندی را با توجه به الزامات مشتری طراحی کنیم، روش بسته بندی را تغییر دهیم،و از روش حمل و نقل مشخص شده توسط مشتری استفاده کنید.
3بسته بندی سفارشی: اگر مشتری به آن نیاز دارد، ما می توانیم بسته بندی را با توجه به الزامات مشتری طراحی کنیم، روش بسته بندی را تغییر دهیم،و از روش حمل و نقل مشخص شده توسط مشتری استفاده کنید.
6.مزایا از صفحه لمسی LCD کوچک
(1)چرا چنگ هاو رو انتخاب کردي؟
- IS9001 گواهی شده، جهت تولید عرضه شده
- مطابق با RoHs، بدون سرب، با دسترسی
- قیمت رقابتی و زمان تحویل کوتاه
- تیم حرفه ای با تجربه غنی در طراحی / Mfg / کنترل کیفیت
- پشتیبانی کمی و پاسخ سریع به مشتریان
- عرضه بلند مدت
(2)خدمات
- گارانتی: یک سال
- تیم خدمات پس از فروش: مرکز خدمات پس از فروش مجهز به یک تیم خدمات فنی حرفه ای است
(3) زمان تحویل
- 001 ~ 20 پی سی (نمونه) بلافاصله
- 021 تا 100 عدد 1 هفته
- ۱۰۱ تا ۵۰۰ عدد ۱ تا ۲ هفته
- >1000 پی سیمذاکره کن
(4) در مورد گواهینامه های محصول
تمام محصولات ما از طریقCE,ROHSوCEاگر شما به اطلاعات بیشتر در مورد محصول نیاز دارید آزمایش،با ما تماس بگيريد
7درخواستاز صفحه لمسی LCD کوچک
این صفحه نمایش LCD کوچک به طور گسترده ای در استفاده می شودارتباطات عمومی,لوازم خانگی,کنترل صنعتی,
تجهیزات پزشکی,دستگاه های POS,ابزارها,متر,ناوبری جی پی اس,قاب های عکاسی دیجیتال,
نت بوک ها,الکترونیک مالی,الکترونیک ارتباطی، الکترونیک مصرفی، اطلاعات
لوازم خانگی، فرهنگ، آموزش، ورزش و سرگرمی، و غیره. مثل دستگاه حضور،
دستگاه اثر انگشت، دستگاه کنترل دسترسی، دستگاه ذخیره سازی، واک-تکی، زنگ در ویدیو، یادگیری ماشین
- اين، دستگاه خواندن نقطه، ناوگير GPS، و غیره.
8. پرسش های متداول صفحه لمسی LCD کوچک
ق: آیا شما باز بهOEMپردازش؟
Aبله!
قشرایط پرداخت؟
A: Paypal می تواند برای نمونه پذیرفته شود، امااعتبار کارتوT/T برای تولید انبوه از پیش پرداخت شده است.
ق: کار شما چيهروش تحویل?
الف:DHL/UPS/FEDEX/TNTیاکشتیکالا رو به اسپریر هنگ کنگتون
ق: محصولات در انبار هستند؟
ج: موجودی ما عمدتا مواد خام، نیمه آماده و مقدار کمی از محصولات آماده است.
قتا کی می تونیتحویل بده?
A: پس از پرداخت، نمونه های موجود در انبار در عرض 3 روز ارسال خواهد شد؛ تحویل دسته کوچک 2-3 روز طول می کشد
هفته ها؛ تحویل دسته بزرگ 5-6 هفته طول می کشد
قچه جوربسته بندی* پروسه حمل و نقلآسیب"د"؟
A: محصولات ما به دو دسته تقسیم می شوند، کوچک - اندازه متوسط استفاده از بسته بندی جدا کننده کارت چاقو،
صفحه نمایش های بزرگ در بسته بندی جعبه هواپیما استفاده می شود، همه بسته ها توسط جعبه بیرونی و بند بندی محافظت می شوند تا ایمنی مواد را تضمین کنند.
حمل و نقل
ق:چگونه کنترلکیفیتاز محصولات؟
A: شرکت دارای یک تیم کیفیت حرفه ای است، و تمام محصولات قبل از ارسال 100٪ بررسی می شوند.
قچه مدت طول می کشدضمانتوخدماتاز محصول؟
A: به طور کلی دوره ی گارانتی یک سال است. بستگی به محصولات مختلف دارد.
ما تضمین می کنیم که محصولات ما از نقص های سازنده پاک هستند. مسئولیت تحت این ضمانت محدود به تعویض هر محصولی است که در صورت استفاده عادی معیوب است.
قچه اتفاقي افتاد؟گواهینامهمي توني برامون فراهم کني؟
A: محصولات توسطRoHS، CE، ISO9001گواهینامه
ق: آیا می توانید محصول را ارائه دهیدنقشه هاوگزارش های آزمایش?
A: با توجه به نیازهای مشتری، شرکت ما می تواند اطلاعات مربوط به محصول و گزارش های آزمایش را ارائه دهد.
ق: مشخصات محصول به زبان چینی یا انگلیسی است؟
ج: نسخه مشخصات محصول به زبان انگلیسی است.
