صفحه نمایش لمسی LCD TFT 800x480 I2C 250cd / M2 7 "PCB CTP با برد درایو
تماس با شخص : Tina Fu
شماره تلفن : +86 755-27806536
واتساپ : +8615919862398
| مقدار حداقل تعداد سفارش : | 100 PCS | قیمت : | / |
|---|---|---|---|
| جزئیات بسته بندی : | تمام محصولات به صورت صحیح برای ایمن نگه داشتن آن بسته بندی شده اند. برای اندازه های کوچک محصولات ما | زمان تحویل : | ۷ تا ۱۵ روز کاری |
| شرایط پرداخت : | T/T | قابلیت ارائه : | 200Kpcs/ماه |
| محل منبع: | شينزين، چين | نام تجاری: | 3.5" |
|---|---|---|---|
| گواهی: | ROHS、ISO9001、CE | شماره مدل: | CH350HV37A-CT |
| سند: | بروشور محصول PDF |
|
اطلاعات تکمیلی |
|||
| اندازه: | 2.4 اینچ | آزمایش لرزش: | فرکانس: دامنه 10Hz ~ 55Hz ~ 10Hz: 1.5MX ، Y ، Z جهت برای کل 3 ساعت (شرایط بسته بندی) |
|---|---|---|---|
| کار درجه حرارت پایین: | -20 ℃ ± 2 ℃ × 96 ساعت | با درجه حرارت بالا کار می کند: | 70 ℃ 2 ℃ ℃ × 96 ساعت |
| ذخیره سازی در دمای پایین: | -30 ℃ ± 2 ℃ × 96 ساعت | نگهداری در دمای بالا: | 80 ℃ ± 2 ℃ × 96 ساعت |
| برجسته کردن: | ماژول LCD صفحه لمسی SPI,3ماژول LCD صفحه لمسی 5 اینچی,صفحه نمایش Ctp Rgb Tft,3.5in Touch Screen Lcd Module,Ctp Rgb Tft Screen Panel |
||
توضیحات محصول

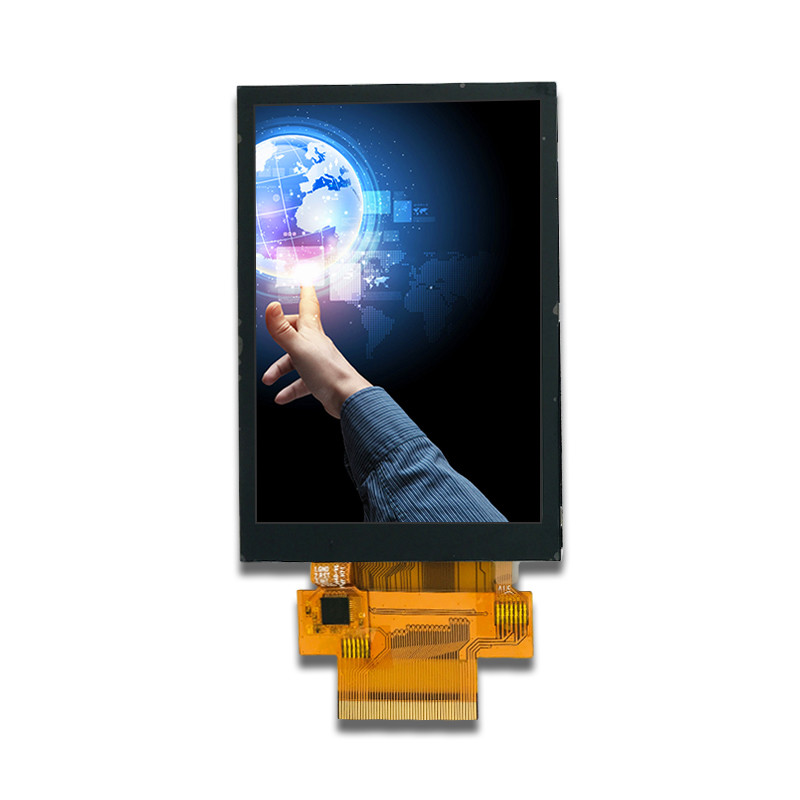

3.5 اینچ صفحه لمسی رنگی واقعی ماژول صفحه نمایش LCD صفحه نمایش Rgb Tft
پنل با Ctp چند لمسی
![]()
| مدل شماره | CH350HV37A-CT |
| دمای بالا ذخیره سازی |
80°C±2°C×96 ساعت |
| دمای پایین ذخیره سازی |
-30°C±2°C×96 ساعت |
| دمای بالا کار کردن |
70°C±2°C×96 ساعت |
| دمای پایین کار کردن |
-20°C±2°C×96 ساعت |
| تست ضد رطوبت (محفظه) | 50°C±5°C×90%RH×96 ساعت |
| آزمایش لرزش | فرکانس:10Hz~55Hz~10Hz دامنه:1.5M جهت X،Y،Z برای کل 3 ساعت (وضعیت بسته بندی) |
| تست سقوط | از ارتفاع يک متر به زمين سقوط کنيد يه بار هر طرف کارتونی (وضعیت بسته بندی) |
| آزمون ESD | ولتاژ: ±8KV,R:330Ω,C:150PF, هوا حالت: 10 بار |

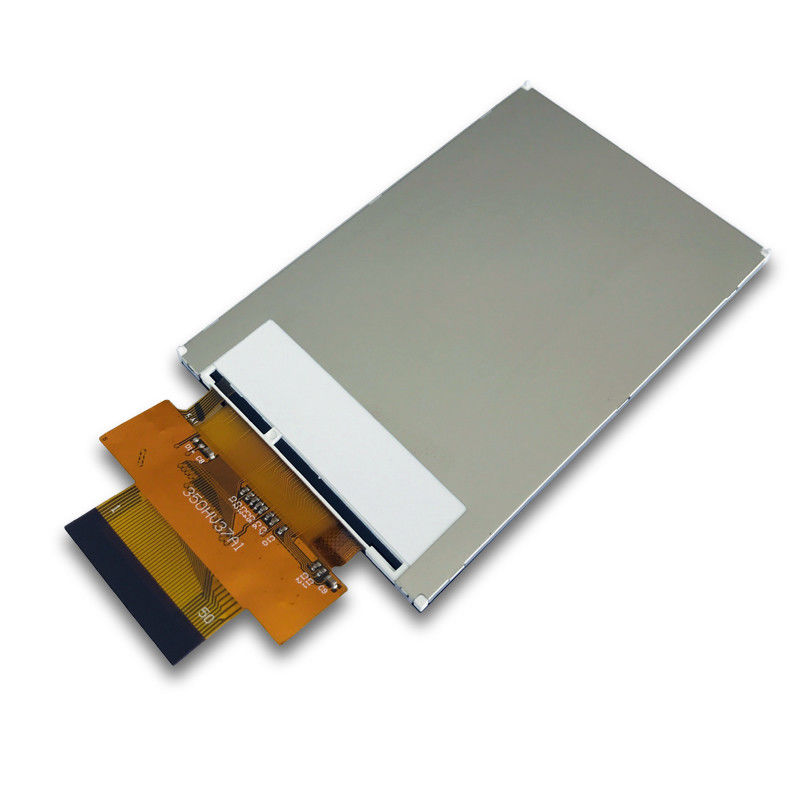

مدل نمایش ChengHao CH350HV37A-CT یک ترانزیستور فیلم نازک متریکس فعال رنگی است
(TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.
این مدل از یک پانل LCD TFT، یک مدار راننده، یک روشنایی بالا،
یک صفحه لمسی ظرفیت و FPC.
صفحه نمایش TFT یک صفحه نمایش کریستال مایع (LCD) متریکس فعال رنگی ترانزیستور فیلم نازک (TFT) است

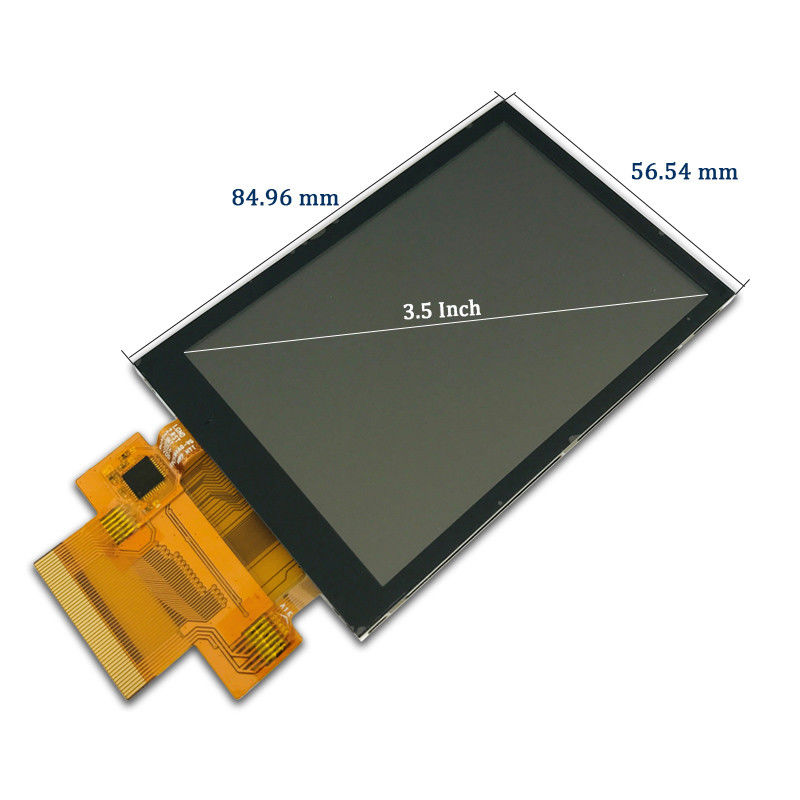

که از سیلیکون بی شکل TFT به عنوان یک دستگاه سوئیچ استفاده می کند. این LCD TFT دارای 3.5 (3: 2) اینچ
ناحیه نمایش فعال به صورت قطری اندازه گیری شده با HVGA (320 پیکسل افقی با 480 پیکسل عمودی)
قطعنامه.
درایور مورد استفاده برای این پروژه ILITEK ILI9488 یا سازگار است و می تواند 262K نشان دهد
رنگ ها توسط ورودی سیگنال 18 بیتی RGB. راننده بر روی شیشه و اتصال متصل شده است.
از طریق FPC از جمله اجزای برای هدایت ماژول نمایش پشتیبانی از SPI، MCU، SPI + RGB
رابط
علاوه بر این، FPC همچنین می تواند با توجه به الزامات مشتری سفارشی شود، مانند
تغییر ساختار FPC و LENS، تعریف رابط و غیره
مطابق با مقررات RoHS و بدون هالوجن.
![]()
![]()
![]()
![]()
![]()
| نوع ماژول | منطقه نمایش | حالت نمایش |
| 1صفحه نمایش LCD TFT 44 اینچی | 25.50 * 26.50 میلی متر | معمولا IPS سفید، قابل انتقال |
| 1صفحه نمایش LCD TFT 44 اینچی | 25.50 * 26.50 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 1صفحه نمایش LCD TFT 50 اینچی | 29.76 * 22.32 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش.54 اینچی TFT LCD | 27.72 * 27.72 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش.54 اینچی TFT LCD | 27.74 * 27.74 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش LCD TFT 77 اینچی | 28.03 * 35.04 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 1صفحه نمایش LCD TFT 80 اینچی | 28.03 * 35.04 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 0.00 اینچی | 30.60 * 40.80 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 10 اینچی | منطقه نمایش دایره ای | معمولا IPS سفید، قابل انتقال |
| 2صفحه نمایش.31 اینچی TFT LCD | 46.75 * 35.06 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش.40 اینچی TFT LCD | 36.72 * 48.96 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش.40 اینچی TFT LCD | 36.72 * 48.96 میلی متر | معمولا IPS سفید، قابل انتقال |
| 2صفحه نمایش LCD TFT 80 اینچی | 43.20 * 57.60 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 80 اینچی | 43.20 * 57.60 میلی متر | معمولا IPS سفید، قابل انتقال |
| 3صفحه نمایش LCD TFT 0.00 اینچی | 36.72 * 65.28 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 3صفحه نمایش LCD TFT 20 اینچی | 48.60 * 64.80 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 3صفحه نمایش LCD TFT 50 اینچی | 70.08 * 52.56 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 3صفحه نمایش LCD TFT 50 اینچی | 70.08 * 52.56 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش LCD TFT 0.00 اینچی | 51.84 * 86.4 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش LCD TFT 0.00 اینچی | 71.86 * 70.18 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش.30 اینچی TFT LCD | 95.04 * 53.86 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 4صفحه نمایش.30 اینچی TFT LCD | 95.04 * 53.86 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 5صفحه نمایش LCD TFT 0.00 اینچی | 110.88 * 62.83 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 5صفحه نمایش LCD TFT 0.00 اینچی | 108.00 * 64.8 0mm | معمولا IPS سیاه، انتقال دهنده |
| 5صفحه نمایش LCD TFT 50 اینچی | 68.04 * 120.96 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 6صفحه نمایش LCD TFT 0.00 اینچی | 74.52 * 132.48 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 154.08 * 85.92 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 153.6 * 90 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 154.21 میلی متر * 85.92 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 8صفحه نمایش LCD TFT 0.00 اینچی | 107.64 * 172.22 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 9صفحه نمایش LCD TFT 0.00 اینچی | 196.61 * 114.15 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 10صفحه نمایش LCD TFT 10 اینچی | 135.36 * 216.58 میلی متر | معمولا IPS سیاه، انتقال دهنده |
