10.1 اینچ ماژول صفحه لمسی ظرفیت 800 * 1280 صفحه نمایش LCD TFT Full HD
تماس با شخص : Tina Fu
شماره تلفن : +86 755-27806536
واتساپ : +8615919862398
| مقدار حداقل تعداد سفارش : | 100 PCS | قیمت : | / |
|---|---|---|---|
| جزئیات بسته بندی : | تمام محصولات به صورت صحیح برای ایمن نگه داشتن آن بسته بندی شده اند. برای اندازه های کوچک محصولات ما | زمان تحویل : | ۷ تا ۱۵ روز کاری |
| شرایط پرداخت : | T/T | قابلیت ارائه : | 200Kpcs/ماه |
| محل منبع: | شينزين، چين | نام تجاری: | 3.5" |
|---|---|---|---|
| گواهی: | ROHS、ISO9001、CE | شماره مدل: | CH350HV37A-CT |
| سند: | بروشور محصول PDF |
|
اطلاعات تکمیلی |
|||
| اندازه: | 2.4 اینچ | دمای کار: | -20 ~ 70 ℃ |
|---|---|---|---|
| دمای ذخیره سازی: | -30 ~ 80 ℃ | درایو LCD Ic: | IL19488 |
| زاویه دید: | ساعت 6 | تست ESD: | ولتاژ: 8 کیلو ولت ، R: 330Ω ، C: 150pf ، حالت هوا ، 10 بار |
| تست افتادگی: | از ارتفاع 1 متر یک بار در هر طرف کارتن به زمین بروید. (وضعیت بسته بندی) | ||
| برجسته کردن: | صفحه لمسی LCD TFT RGB,صفحه لمسی LCD TFT SPI,IL19488 پانل LCD,Spi TFT LCD Capacitive Touchscreen,IL19488 Tft Lcd Panel |
||
توضیحات محصول

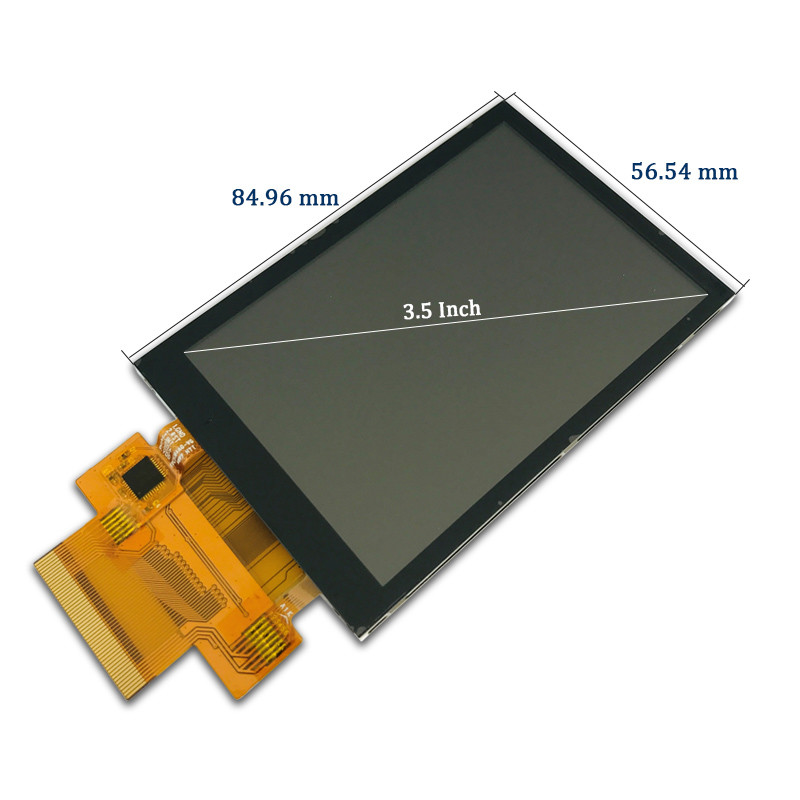

3.5 320*480 اینچ صفحه لمسی صنعتی 50 پین Mcu Spi Rgb چند رابط
![]()
| مدل شماره | CH350HV37A-CT |
| دمای کار | -20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی | -30 تا 80 °C |
| درایو LCD Ic | IL19488 |
| زاویه دید | ساعت 6 |
| آزمون ESD | ولتاژ:±8KV,R:330Ω,C:150PF, حالت هوا,10بار |
| تست سقوط | از ارتفاع 1 متر یک بار در هر طرف کارتن به زمین بکشید. |
| منطقه فعال TFT | 48.96 ((W) * 73.44 ((H) mm |
| آزمایش لرزش | فرکانس:10Hz~55Hz~10Hz دامنه:1.5M جهت X،Y،Z برای کل 3 ساعت (وضعیت بسته بندی) |

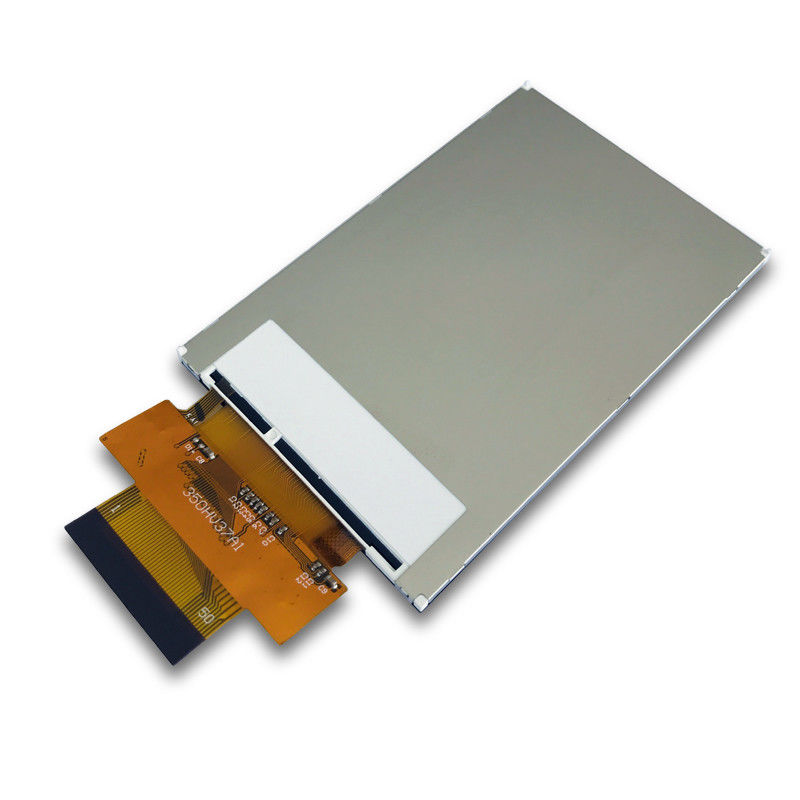

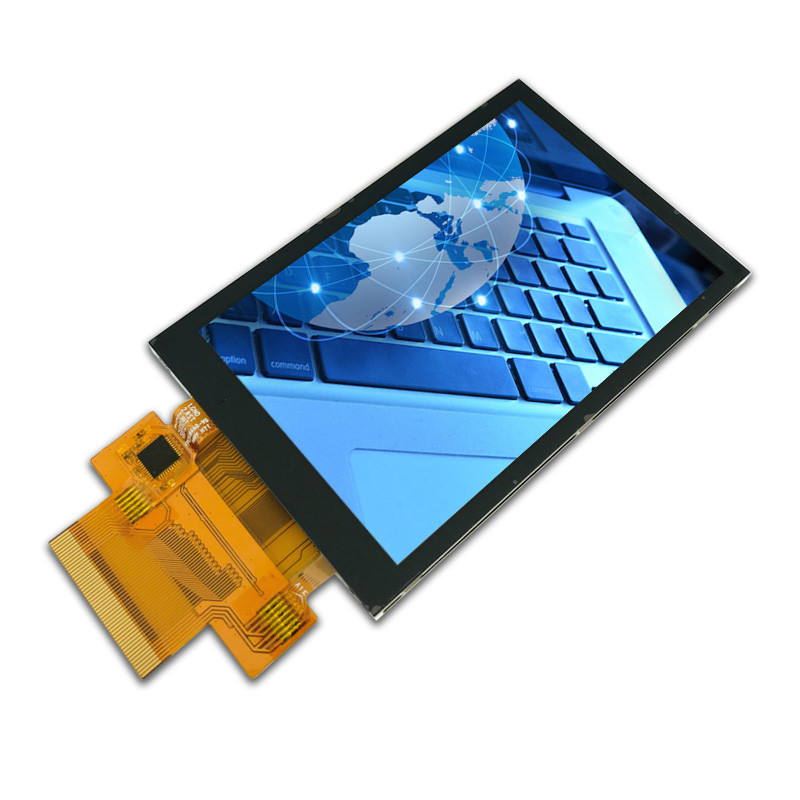

مدل نمایش ChengHao CH350HV37A-CT یک ترانزیستور فیلم نازک متریکس فعال رنگی است
(TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.
این مدل از یک پانل LCD TFT، یک مدار راننده، یک روشنایی بالا،
یک صفحه لمسی ظرفیت و FPC.
صفحه نمایش TFT یک صفحه نمایش کریستال مایع (LCD) متریکس فعال رنگی ترانزیستور فیلم نازک (TFT) است
که از سیلیکون بی شکل TFT به عنوان یک دستگاه سوئیچ استفاده می کند. این LCD TFT دارای 3.5 (3: 2) اینچ
ناحیه نمایش فعال به صورت قطری اندازه گیری شده با HVGA (320 پیکسل افقی با 480 پیکسل عمودی)
قطعنامه.
درایور مورد استفاده برای این پروژه ILITEK ILI9488 یا سازگار است و می تواند 262K نشان دهد
رنگ ها توسط ورودی سیگنال 18 بیتی RGB. راننده بر روی شیشه و اتصال متصل شده است.
از طریق FPC از جمله اجزای برای هدایت ماژول نمایش پشتیبانی از SPI، MCU، SPI + RGB
رابط
علاوه بر این، FPC همچنین می تواند با توجه به الزامات مشتری سفارشی شود، مانند
تغییر ساختار FPC و LENS، تعریف رابط و غیره
مطابق با مقررات RoHS و بدون هالوجن.
![]()
![]()
![]()
![]()
![]()
| نوع ماژول | منطقه نمایش | حالت نمایش |
| 1صفحه نمایش LCD TFT 44 اینچی | 25.50 * 26.50 میلی متر | معمولا IPS سفید، قابل انتقال |
| 1صفحه نمایش LCD TFT 44 اینچی | 25.50 * 26.50 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 1صفحه نمایش LCD TFT 50 اینچی | 29.76 * 22.32 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش.54 اینچی TFT LCD | 27.72 * 27.72 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش.54 اینچی TFT LCD | 27.74 * 27.74 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 1صفحه نمایش LCD TFT 77 اینچی | 28.03 * 35.04 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 1صفحه نمایش LCD TFT 80 اینچی | 28.03 * 35.04 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 0.00 اینچی | 30.60 * 40.80 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 10 اینچی | منطقه نمایش دایره ای | معمولا IPS سفید، قابل انتقال |
| 2صفحه نمایش.31 اینچی TFT LCD | 46.75 * 35.06 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش.40 اینچی TFT LCD | 36.72 * 48.96 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش.40 اینچی TFT LCD | 36.72 * 48.96 میلی متر | معمولا IPS سفید، قابل انتقال |
| 2صفحه نمایش LCD TFT 80 اینچی | 43.20 * 57.60 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 2صفحه نمایش LCD TFT 80 اینچی | 43.20 * 57.60 میلی متر | معمولا IPS سفید، قابل انتقال |
| 3صفحه نمایش LCD TFT 0.00 اینچی | 36.72 * 65.28 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 3صفحه نمایش LCD TFT 20 اینچی | 48.60 * 64.80 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 3صفحه نمایش LCD TFT 50 اینچی | 70.08 * 52.56 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 3صفحه نمایش LCD TFT 50 اینچی | 70.08 * 52.56 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش LCD TFT 0.00 اینچی | 51.84 * 86.4 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش LCD TFT 0.00 اینچی | 71.86 * 70.18 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 4صفحه نمایش.30 اینچی TFT LCD | 95.04 * 53.86 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 4صفحه نمایش.30 اینچی TFT LCD | 95.04 * 53.86 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 5صفحه نمایش LCD TFT 0.00 اینچی | 110.88 * 62.83 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 5صفحه نمایش LCD TFT 0.00 اینچی | 108.00 * 64.8 0mm | معمولا IPS سیاه، انتقال دهنده |
| 5صفحه نمایش LCD TFT 50 اینچی | 68.04 * 120.96 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 6صفحه نمایش LCD TFT 0.00 اینچی | 74.52 * 132.48 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 154.08 * 85.92 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 153.6 * 90 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 7صفحه نمایش LCD TFT 0.00 اینچی | 154.21 میلی متر * 85.92 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 8صفحه نمایش LCD TFT 0.00 اینچی | 107.64 * 172.22 میلی متر | معمولا IPS سیاه، انتقال دهنده |
| 9صفحه نمایش LCD TFT 0.00 اینچی | 196.61 * 114.15 میلی متر | به طور معمول سفید TN، قابل انتقال |
| 10صفحه نمایش LCD TFT 10 اینچی | 135.36 * 216.58 میلی متر | معمولا IPS سیاه، انتقال دهنده |
