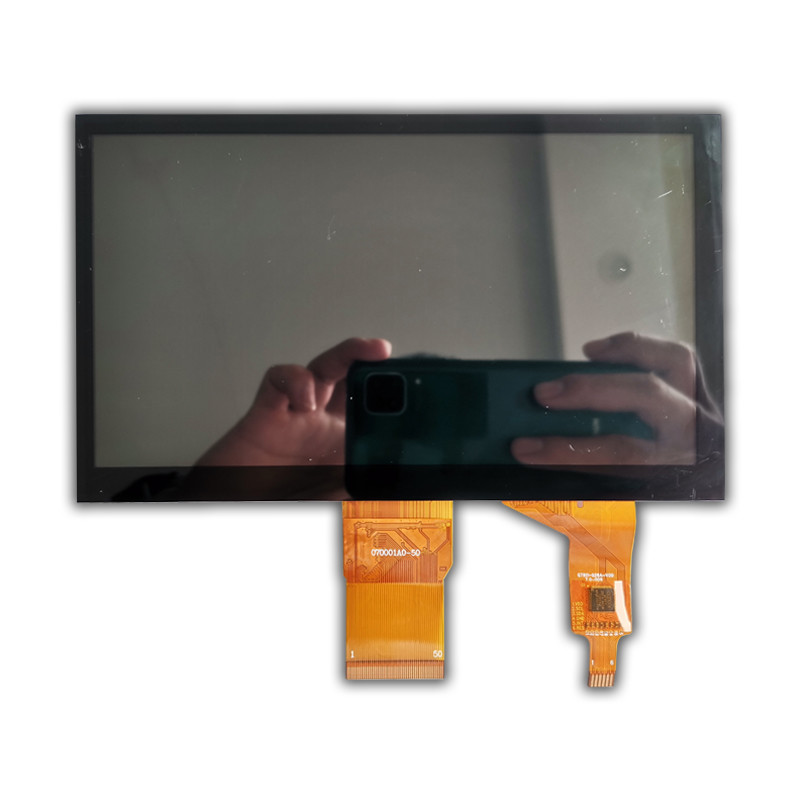

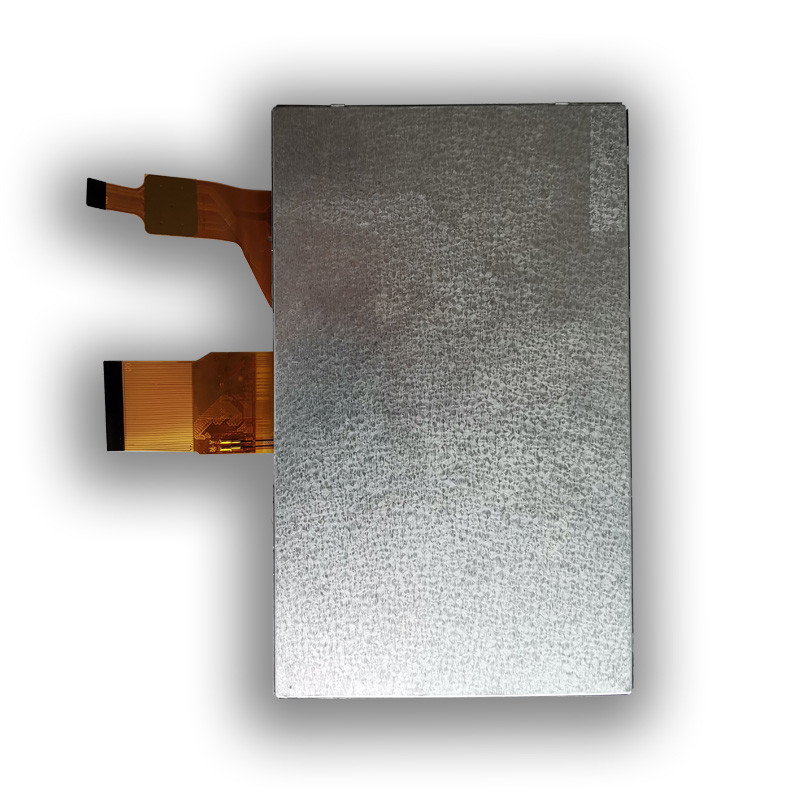

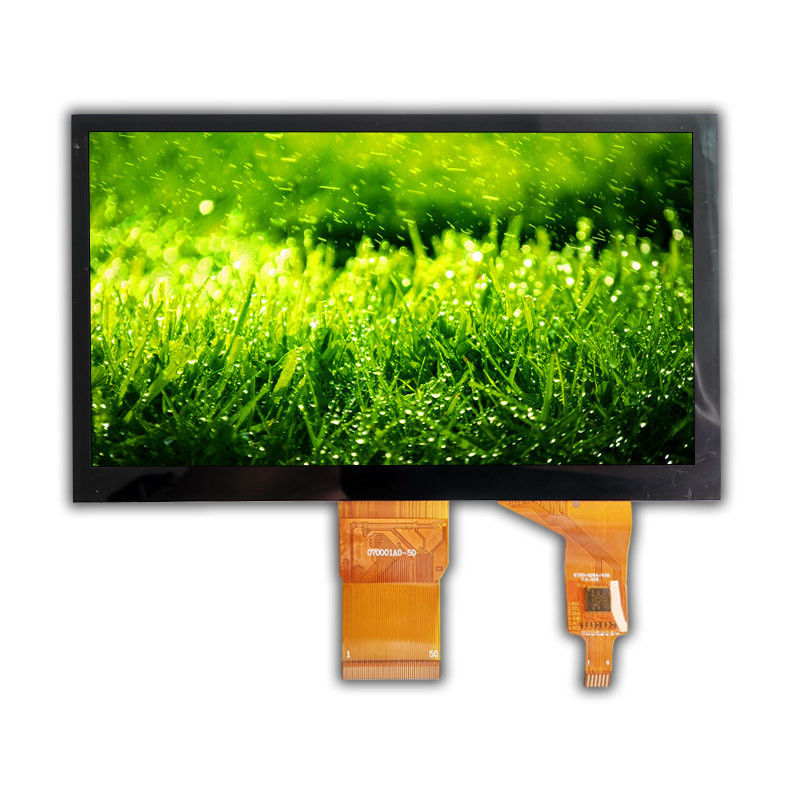

12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive
12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive 12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive 12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive
اکنون تماس بگیرید

ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده

مقدار حداقل تعداد سفارش : 100 PCS قیمت : /
جزئیات بسته بندی : تمام محصولات به صورت صحیح برای ایمن نگه داشتن آن بسته بندی شده اند. برای اندازه های کوچک محصولات ما زمان تحویل : 7-15 روز کاری
شرایط پرداخت : T/T قابلیت ارائه : 200K رایانه در ماه
محل منبع: شنژن ، چین نام تجاری: ChengHao LCD
گواهی: ROHS 、ISO9001 、CE شماره مدل: CH700W01C-CT
سند: بروشور محصول PDF

اطلاعات تکمیلی
نوع ماژول: 7 اینچ حالت نمایش: TN/transmunsive/به طور معمول سفید
نوع CTP: p+g تعداد نقاط: 800*3 (RGB)*480
جهت مشاهده: ساعت 12 جهت وارونگی مقیاس خاکستری: ساعت 6
اندازه ماژول: 164.9 (w)*100.0 (ح)*4.68 (t) میلی متر منطقه فعال Tft: 154.08(W)*85.92(H)mm
TFT Dot Pitch: 0.1926 ((W) * 0.1790 ((H) mm رابط: TFT: رابط RGB موازی 24 بیتی CTP: I2C
نوع نور پس زمینه: LED سفید لومیناس: 250cd/m2
برجسته کردن:

صفحه لمسی 7 اینچی TFT LCD,صفحه لمسی LCD ظرفیت 800×480 TFT,صفحه لمسی ال سی دی I2C

,

800×480 TFT LCD Capacitive Touchscreen

,

I2C Transmissive LCD Touchscreen

توضیحات محصول

7 اینچ 12 ساعت Tn TFT LCD Capacitive Touchscreen I2C 800 * 480

انتقال دهنده رابط RGB معمولا سفید



ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 0

مدل شماره CH700WV01C-CTC
نوع ماژول 7"TFT + CTP
حالت نمایش TN/Transmissive/به طور معمول سفید
نوع CTP P+G
تعداد نقاط 800*3 ((RGB) *480
جهت مشاهده ساعت 12
جهت معکوس شدن مقیاس خاکستری ساعت 6
اندازه ماژول 164.9 ((W) *100.0 ((H) *4.68 ((T) mm
منطقه فعال TFT 154.08 ((W) * 85.92 ((H) mm
ارتفاع TFT Dot 0.1926 ((W) * 0.1790 ((H) mm
رابط TFT: 24 بیتی موازی رابط RGB CTP:I2C
نوع روشنایی لامپ LED سفید
روشنایی 250cd/m2




ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 1

مدل نمایش ChengHao CH700WV01C-CT یک فیلم نازک متریک فعال رنگی است

ترانزیستور (TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل استفاده می کند

به عنوان یک دستگاه سوئیچینگ. این مدل از یک پانل LCD TFT، یک دستگاه رانندگی

IC، یک روشنایی بلند، یک پنل لمسی ظرفیت و FPC.

این LCD TFT دارای یک 7.0 (16: 9) اینچ قطر اندازه گیری منطقه نمایش فعال

با وضوح WVGA (800 پیکسل افقی در 480 پیکسل عمودی)

درایور مورد استفاده برای این پروژه SSD1963 است و می تواند رنگ های 16M را با

ورودی سیگنال RGB 24 بیتی درایور روی شیشه و اینترکن نصب شده

- اتصال از طریق FPC از جمله اجزای برای رانندگی ماژول نمایش.

رابط RGB

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری سفارشی شود،

مانند تغییر ساختار نور پس زمینه و CTP، تعریف رابط و غیره.

مطابق با مقررات RoHS و بدون هالوجن.



1اطلاعات عمومی


ماده ارزش های استاندارد واحد ها
نوع LCD 7.0 TFT + CTP ...
ترتیب نقاط 800×3 ((RGB) ×480 نقطه ها
ترتیب پیکسل رنگ نوار عمودی RGB ...
حالت نمایش TN / Transmissive / معمولا سفید ...
جهت مشاهده ساعت 12 ...
جهت معکوس شدن مقیاس خاکستری ساعت 6 ...
نوع CTP شیشه PET+ITO ...
درمان سطح 2 ساعت ...
IC راننده CTP GT911 ...
اندازه ماژول 164.9 ((W) ×100.0 ((H) ×4.68 ((T) mm
منطقه فعال TFT/CTP 154.08 ((W) × 85.92 ((H) mm
ارتفاع TFT Dot 0.1926 (W) × 0.1790 (H) mm
رابط رابط RGB موازی 24 بیتی ...
دمای کار -10 ~ +60 °C
دمای ذخیره سازی -20 ~ +70 °C
وزن TBD g



2. رابط
(1) توصیف رابط TFT



پين نه نماد توضیحات
1 88888 قدرت برای روشنایی LED (آنود)
2 8888 قدرت برای روشنایی LED (آنود)
3 8888 قدرت برای روشنایی LED (کیتود)
4 8888 قدرت برای روشنایی LED (کیتود)
5 8888 قدرت زمین.
6 8888 ولتاژ مشترک
7 8888 قدرت دیجیتال
8 8888 حالت DE/SYNC انتخاب شد
H: حالت DE. L: حالت HSD/VSD.
9 8888 سیگنال فعال کردن داده ها
10 8888 ورودی همگام سازی عمودی قطب منفی
11 8888 ورودی هماهنگ افقی قطب منفی
12 8888 ورودی داده های آبی (MSB)
13 8888 ورودی داده های آبی
14 8888 ورودی داده های آبی
15 8888 ورودی داده های آبی
16 8888 ورودی داده های آبی
17 8888 ورودی داده های آبی
18 8888 ورودی داده های آبی
19 8888 ورودی داده های آبی (LSB)
20 8888 ورودی داده های سبز ((MSB).
21 8888 ورودی اطلاعات سبز
22 8888 ورودی اطلاعات سبز
23 8888 ورودی اطلاعات سبز
24 8888 ورودی اطلاعات سبز
25 8888 ورودی اطلاعات سبز
26 8888 ورودی اطلاعات سبز
27 8888 ورودی داده های سبز ((LSB).
28 8888 ورودی داده های قرمز ((MSB).
29 8888 ورودی اطلاعات قرمز
30 8888 ورودی اطلاعات قرمز
31 8888 ورودی اطلاعات قرمز
32 8888 ورودی اطلاعات قرمز
33 8888 ورودی اطلاعات قرمز
34 8888 ورودی اطلاعات قرمز
35 8888 ورودی داده های قرمز ((LSB).
36 8888 قدرت زمین.
37 8888 ورودی ساعت
38 8888 قدرت زمین.
39 8888 کنترل نمايش چپ يا راست
40 8888 کنترل صفحه نمایش بالا / پایین
41 8888 قدرت مثبت برای TFT.
42 8888 قدرت منفی برای TFT.
43 8888 قدرت آنالوگ







(2)توضیحات رابط CTP



پين نه نماد توضیحات
1 8888 قدرت دیجیتال
2 8888 ساعت I2C
3 8888 اطلاعات I2C.
4 8888 قدرت زمین.
5 8888 سيگنال قطع
6 8888 پین ریست کردن فعال پایین برای وارد شدن به حالت ریست کردن



ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 2

ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 3

ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 4



ساعت 12 800×480 7 اینچ TFT LCD Capacitive Touchscreen I2C انتقال دهنده 5
