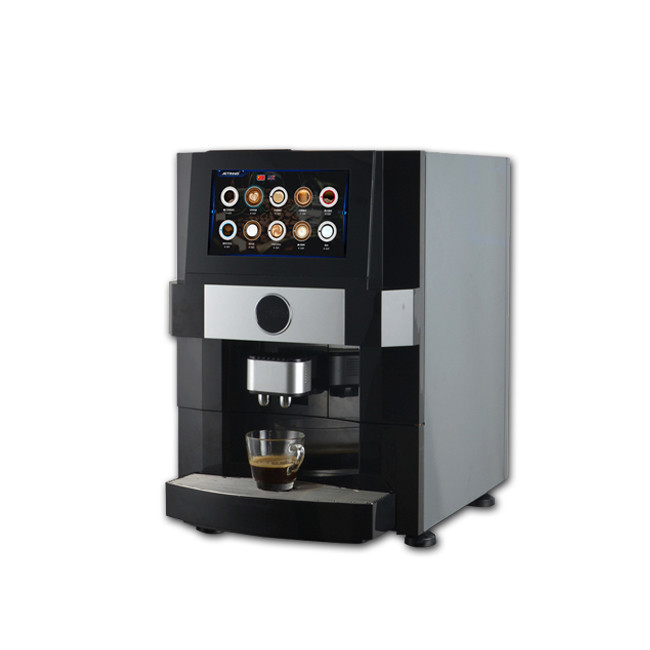

مدل ماژول نمایش LCD دستگاه قهوه
که این بار برای مشتری سفارشی شده CH700WV02A است.
محتوای زیر توصیف مربوط به محصول است.
مدل:
1در مورد توصیف CH700WV02A-CT
مدل نمایشگر ChengHao CH700WV02A-CT یک ترانزیستور فیلم نازک متریکس فعال رنگی است
(TFT) صفحه نمایش کریستال مایع (LCD) که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.
این مدل متشکل از یک پانل LCD TFT، یک IC راننده، یک روشنایی بالا،
یک پنل لمسی ظرفیت و FPC
این LCD TFT دارای یک 7.0 (16: 9) اینچ قطر اندازه گیری منطقه نمایش فعال با WVGA
(800 پیکسل افقی با 480 پیکسل عمودی)
درایور مورد استفاده برای این پروژه Himax است و می تواند رنگ های 16M را با 24 بیت RGB نشان دهد.
ورودی سیگنال: راننده بر روی شیشه نصب شده و اتصال از طریق FPC شامل
اجزای برای هدایت ماژول نمایش پشتیبانی از رابط RGB
علاوه بر این، FPC همچنین می تواند با توجه به الزامات مشتری سفارشی، مانند modi
-تعمیم نور پس زمینه و ساختار CTP، تعریف رابط و غیره
مطابق با مقررات RoHS و بدون هالوجن.
| مدل شماره |
CH700WV02A-CT |
| نوع ماژول |
7"TFT + CTP |
| حالت نمایش |
TN/Transmissive/به طور معمول سفید |
| نوع CTP |
G+G |
| تعداد نقاط |
800*3 ((RGB) *480 |
| جهت مشاهده |
ساعت 12 |
| جهت معکوس شدن مقیاس خاکستری |
ساعت 6 |
| اندازه ماژول |
180.0 ((W) * 119.0 ((H) * 7.4 ((T) mm |
| منطقه فعال TFT |
154.08 ((W) * 85.92 ((H) mm |
| ارتفاع TFT Dot |
0.1926 ((W) * 0.1790 ((H) mm |
| رابط |
TFT: RGB 24 بیتی CTP:I2C |
| نوع روشنایی |
لامپ LED سفید |
| روشنایی |
200cd/m2 |
2.اطلاعات عمومی
| ماده |
ارزش های استاندارد |
واحد ها |
| نوع LCD |
7.0 TFT + CTP |
... |
| ترتیب نقاط |
800×3 ((RGB) ×480 |
نقطه ها |
| ترتیب پیکسل رنگ |
نوار عمودی RGB |
... |
| حالت نمایش |
TN / Transmissive / معمولا سفید |
... |
| جهت مشاهده |
ساعت 12 |
... |
| نوع CTP |
شیشه لنز + شیشه ITO + FPC + چسب |
... |
| درمان سطح |
6H |
... |
| IC راننده CTP |
GT911 |
... |
| اندازه ماژول |
180.0 ((W) × 119.0 ((H) × 7.4 ((T) |
mm |
| منطقه فعال TFT |
154.08 ((W) × 85.92 ((H) |
mm |
| منطقه فعال CTP |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP منطقه مشاهده |
155.28 ((W) × 87.12 ((H) |
mm |
| ارتفاع TFT Dot |
0.1926 (W) × 0.1790 (H) |
mm |
| رابط |
رابط RGB موازی 24 بیتی |
... |
| دمای کار |
-20 ~ +70 |
°C |
| دمای ذخیره سازی |
-30 ~ +80 |
°C |
| وزن |
TBD |
g |
